横断溝蓋のガタつきを短時間で調整しリニューアルした工法

  • 跳ね上がり対策
  • 工期短縮
  • 即日解放
現場名
岩手県奥州市
日付
2016.09.29
横断部を暗渠化しがたつきを解消した岩手県奥州市の現場

横断部をリノベーションしてがたつきを解消した岩手県奥州市の現場

岩手県奥州市発注の維持修繕工事において、スリットクリエイターが施工されました。





既設側溝の現場状況

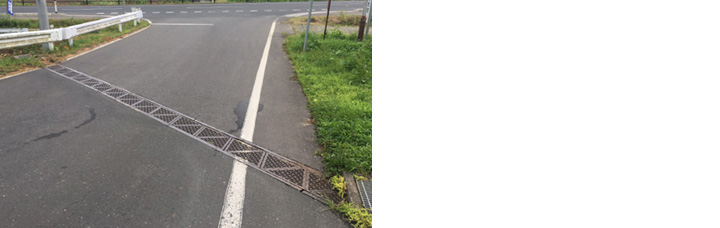

ガタツキ騒音が発生していた横断溝

ガタツキ騒音が発生していた横断溝

問題が発生していた現場は、下り坂にある溝幅300用全長8.5mの横断溝で経年劣化によるガタツキ・騒音が発生していました。





国体開催までに工事を終わらせたい~短時間で施工できる工法~

当初は従来通り、「コンクリート横断溝の打ち直し」と「グレーチングの入れ替え」での修繕工事を検討されておりました。

しかし、直前に控えていた「いわて国体(第71回国民体育大会)」開催までの工事完了を希望されていたため、従来工法では工期が長くかかってしまい、交通の影響が出ることを懸念されておりました。



そこで、短時間で施工が完了する即時側溝改修工法が採用されました。

既設蓋を撤去しハイテン鋼製スリットクリエイターを敷設し、アスファルト舗装を転圧する工事が行われました。

コンクリート横断溝を打ち直す必要がないため、国体開催まで限られた短い期間に工事が完了し、ガタツキなどの騒音を解消しました。

201609291431





鋼製蓋(グレーチング)を使い排水を確保した横断溝工事の様子

201609291052

既設蓋を撤去し、スリットクリエイターを敷設します。

経年による側溝自体の痛みや、製品の不陸などを防ぐためアンカーで固定します。既設横断溝には鋼製受枠が打設してありましたがドリルで削孔し、アンカーを打ち込みました。

製品の重量は長さL=1000で26.9kgと軽量で人力設置できるため重機は不要です。現場の形状に合わせて加工できるので、現場では製品を並べて設置していくだけです。





路盤材とアスファルト舗装材の転圧

201609291100

通常、スリットクリエイターを使用する場合は、スリットクリエイターの製品内部にもアスファルト舗装材を敷き、転圧していきますが、今回の現場では路盤材を用いて基層を作りました。

さらに、路盤材の上から、舗装厚50ミリを確保してアスファルト舗装材を転圧。

横断講から両側3メートル舗装し傾斜がなだらかになるように調整しました。





グレーチングの排水口付きで排水機能を確保

グレーチング付で暗渠化しても排水できる

現場は道路勾配の影響で雨の日は大量に雨水が流れ込みます。

グレーチング付のスリットクリエイターにしたことで排水機能も確保しています。





施工完了

横断部のガタつき解消した現場

全長8.5mの修繕工事が完了しました。

工期は全ての工程を合わせて7時間で完了し、現場は即日解放されました。

とても早い工事でガタつきを解消し、いわて国体までに間に合わせることができました。
