EZメタルウォール

山付近の水路を人力でかさ上げ工事!ゲリラ豪雨から民家を守る越水対策(NNTD登録製品)

  • 簡単取付
  • 重機不要
  • 即日解放
現場名
宮城県仙台市
日付
2017.05.25
170525施工実績

水路のかさ上げ工事が行われた宮城県仙台市の現場

宮城県仙台市の仙台市生出前地区水路修繕工事にてハイテン鋼製擁壁「EZメタルウォール」が施工されました。

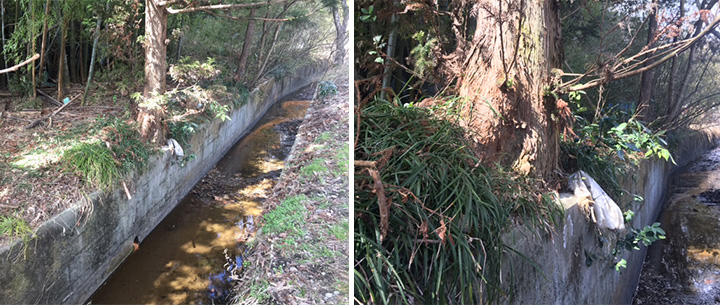

ゲリラ豪雨の被害を受ける民家



170525施工前

施工が行われたのは仙台市内の山の近くにある幅1500ミリの現場打ち水路です。

山から流れてくる水が集中する場所であるため、ゲリラ豪雨の際に越水し水害を受けていました。

住民からの陳情もあり、全長11.2メートルの水路かさ上げ工事が計画されました。





大規模工事が困難な現場



現場は木や竹が生い茂る林の中の水路のため、重機での大掛かりな作業が難しい状況にありました。

コンクリート柵と杭を用いる従来工法などでは、作業が困難で工事に手間暇かかります。

そこで、軽量かつ省スペースで簡単に施工ができるハイテン鋼製擁壁「EZメタルウォール」が施工されることになりました。





重機不要!人力でも施工可能



ハイテン鋼製擁壁EZメタルウォール(イージーメタルウォール)



ハイテン鋼製擁壁の「EZメタルウォール」はコンクリートの柵や杭と比較すると、軽量で人力でも施工が可能です。

 かさ上げ200mm用の比較 従来工法 EZメタルウォール
従来かさ上げ工法 水路かさ上げ新工法
 サイズ  50×300×1500mm(かさ上げ200)  200×100×2000mm(かさ上げ200)
 φ100×1000mm  なし
重量 53kg 17kg
18kg なし

※重量は平成26年愛知県コンクリート製品組合の重量を基に算出。



施工方法も水路脇を掘って側壁に掛けていくだけなので、重機を使用せず簡単にかさ上げ工事が行えます。

今回は特に越水しやすい箇所、全長11.2メートルに施工されました。





施工方法



EZメタルウォールの設置

170525配置

雑草や木の根を除去し水路脇を掘り「EZメタルウォール」を掛けます。

今回使用したEZメタルウォールは、かさ上げする高さが500ミリ。長さ1メートルで重さ38.9kgの製品です。



アンカー固定をする

170525アンカー固定

「EZメタルウォール」と水路としっかり固定をするためにをアンカー固定します。



隙間に土嚢を積む

170525土嚢

木と「EZメタルウォール」の間に土嚢を積んで隙間を埋めます。



土を埋め戻して施工完了です。





かさ上げ完了で越水の起きにくい水路に



170525施工後

EZメタルウォールの施工は約4時間で完了しました。

現状の水路に500ミリのかさ上げをしたことで、今後の集中豪雨の際に越水する可能性が低くなり近隣住民の不安を解消できました。





EZメタルウォールの施工実績

他の施工実績も併せてご覧ください。



簡単施工の用水路かさ上げ工法!住宅地への冠水防止の水害対策

用水路の氾濫オーバーフロー対策|集中豪雨の増水災害防止に期待





製品情報(製品詳細、施工実績、カタログ)

EZメタルウォールの製品ページを見る

EZメタルウォールの施工実績を見る

EZメタルウォールのカタログをダウンロードする(PDF0.8MB)





製品紹介ビデオ

特長や施工方法をわかりやすく簡単にまとめた動画です。これを見ればどんな製品なのかすぐにご理解いただけます!

ハイテン鋼製擁壁「EZメタルウォール」再生時間:1分39秒

最速のかさ上げ工法・土留め工法 ※youtubeが開きます





NNTD(農業農村整備民間技術情報データベース)登録製品

・技術名称:ハイテン鋼製擁壁 EZメタルウォール

・登録番号:1204

農業農村整備民間技術情報データベース(NNTD)のホームページはこちら
