正方形集水桝用あら目

ハイテングレーチング正方形集水桝用あら目

型式記号について

NLDP50-55
N	ハイテン5ミリアイバータイプ
LD	正方形集水桝用
P	ツイスト50ピッチ
50	主部材の高さ50mm
55	ます穴500×500mm

KLDP25-33
K	ハイテン2.5ミリフラットバータイプ
LD	正方形集水桝用
P	ツイスト50ピッチ
25	主部材の高さ25mm
33	ます穴300×300mm

荷重条件

T-25

定価はこちら定価表（PDF形式）

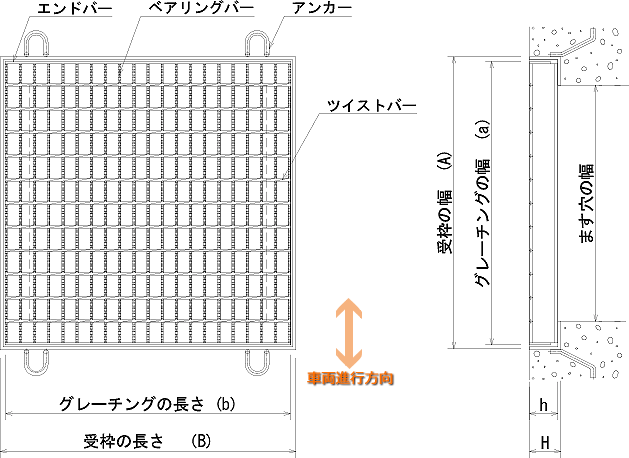

あら目	ます穴（mm）	型式記号	タカラハイテングレーチング		受枠		総重量（kg）	図面
	ます穴（mm）	型式記号	寸法（mm）a×b×h	重量（kg）	寸法（mm）A×B×H	重量（kg）	総重量（kg）	図面
	300×300	NLDP38-33	400×395×38	8.2	4L420×420×44	8.3	16.5	DXF形式
	400×400	NLDP44-44	500×500×44	15.0	4L520×520×50	11.6	26.6	DXF形式
	450×450	NLDP50-45	550×545×50	19.7	4L570×570×56	13.3	33.0	DXF形式
	500×500	NLDP50-55	600×605×50	23.9	4L625×625×56	14.4	38.3	DXF形式
	600×600	NLDP60-66	700×695×60	37.4	4L720×720×66	17.3	54.7	DXF形式
	700×700	NLDP65-77	800×800×65	53.0	4L820×820×71	20.8	73.8	DXF形式
	800×800	NLDP75-88	900×900×75	74.0	4L920×920×81	24.8	98.8	DXF形式
	900×900	NLDP75-99	1000×995×75	90.0	4L1020×1020×81	27.5	117.5	DXF形式
	1000×1000	NLDP75-11	1100×545×75 1100×545×75	110.0	4L1120×1120×81	30.2	140.2	DXF形式

T-20

定価はこちら定価表（PDF形式）

あら目	ます穴（mm）	型式記号	タカラハイテングレーチング		受枠		総重量（kg）	図面
	ます穴（mm）	型式記号	寸法（mm）a×b×h	重量（kg）	寸法（mm）A×B×H	重量（kg）	総重量（kg）	図面
	300×300	NLDP32-33	400×395×32	7.7	4L420×420×38	7.8	15.5	DXF形式
	400×400	NLDP44-44	500×500×44	15.0	4L520×520×50	11.6	26.6	DXF形式
	450×450	NLDP44-45	550×545×44	17.3	4L570×570×50	12.0	29.3	DXF形式
	500×500	NLDP50-55	600×605×50	23.9	4L625×625×56	14.4	38.3	DXF形式
	600×600	NLDP50-66	700×695×50	31.4	4L720×720×56	16.8	48.2	DXF形式
	700×700	NLDP65-77	800×800×65	53.0	4L820×820×71	20.8	73.8	DXF形式
	800×800	NLDP65-88	900×900×65	65.9	4L920×920×71	23.3	89.2	DXF形式
	900×900	NLDP75-99	1000×995×75	90.0	4L1020×1020×81	27.5	117.5	DXF形式
	1000×1000	NLDP75-11	1100×545×75 1100×545×75	110.0	4L1120×1120×81	30.2	140.2	DXF形式

T-14

定価はこちら定価表（PDF形式）

あら目	ます穴（mm）	型式記号	タカラハイテングレーチング		受枠		総重量（kg）	図面
	ます穴（mm）	型式記号	寸法（mm）a×b×h	重量（kg）	寸法（mm）A×B×H	重量（kg）	総重量（kg）	図面
	300×300	NLDP32-33	400×395×32	7.7	4L420×420×38	7.8	15.5	DXF形式
	400×400	NLDP32-44	500×500×32	11.4	4L520×520×38	10.3	21.7	DXF形式
	450×450	NLDP38-45	550×545×38	15.2	4L570×570×44	11.3	26.5	DXF形式
	500×500	NLDP38-55	600×605×38	18.4	4L625×625×44	12.2	30.6	DXF形式
	600×600	NLDP44-66	700×695×44	27.6	4L720×720×50	15.1	42.7	DXF形式
	700×700	NLDP50-77	800×800×50	41.5	4L820×820×56	19.1	60.6	DXF形式
	800×800	NLDP50-88	900×900×50	51.6	4L920×920×56	21.4	73.0	DXF形式
	900×900	NLDP55-99	1000×995×55	68.9	4L1020×1020×61	24.4	93.3	DXF形式
	1000×1000	NLDP60-11	1100×545×60 1100×545×60	91.2	4L1120×1120×66	27.5	118.7	DXF形式

T-2

定価はこちら定価表（PDF形式）

あら目	ます穴（mm）	型式記号	タカラハイテングレーチング		受枠		総重量（kg）	図面
	ます穴（mm）	型式記号	寸法（mm）a×b×h	重量（kg）	寸法（mm）A×B×H	重量（kg）	総重量（kg）	図面
	300×300	KLDP25-33	400×393×25	4.0	4L420×420×31	7.1	11.1	DXF形式
	400×400	NLDP25-44	500×500×25	9.3	4L520×520×31	8.8	18.1	DXF形式
	450×450	NLDP25-45	550×545×25	10.6	4L570×570×31	9.6	20.2	DXF形式
	500×500	NLDP25-55	600×600×25	12.9	4L620×620×31	11.0	23.9	DXF形式
	600×600	NLDP32-66	700×695×32	21.1	4L720×720×38	13.3	34.4	DXF形式
	700×700	NLDP32-77	800×800×32	27.9	4L820×820×38	15.2	43.1	DXF形式
	800×800	NLDP38-88	900×900×38	39.9	4L920×920×44	18.2	58.1	DXF形式
	900×900	NLDP38-99	1000×995×38	48.5	4L1020×1020×44	20.2	68.7	DXF形式
	1000×1000	NLDP38-11	1100×545×38 1100×545×38	59.4	4L1120×1120×44	22.1	81.5	DXF形式
