縞鋼板チェッカープレートは宝機材にお任せください
縞鋼板チェッカープレートは宝機材にお任せください

縞鋼板チェッカープレートは宝機材にお任せください

縞鋼板のお悩み トップ3

縞鋼板のめっき証明や鋼材証明書(ミルシート)が出なくて困っていませんか?

縞鋼板のめっき証明や鋼材証明書(ミルシート)

縞鋼板は手配が出来たけど、書類関係でお困りになった経験はございませんか?

宝機材は縞鋼板の加工はもちろん、JIS認定の自社めっき工場よりめっき証明書が発行できます。

他にも、製作図面・鋼材証明書(ミルシート)の即時発行が可能です。発注前に図面を見ながら打ち合わせができて安心です。

※ご注文時に膜厚指定がない場合は、めっき証明が発行できない場合もございます。

鉄工所やメッキ会社への搬入・引取りに時間と手間がかかりすぎていませんか?

鉄工所やメッキ会社への搬入・引取り

加工のための鉄工所への搬入・引取り、めっき処理のためのメッキ工場への搬入・引取りに時間と手間がかかりすぎていませんか?

数枚の縞鋼板のために鉄工所やメッキ工場を往復した場合、人件費、燃料費、時間、納期など製品代以外の見えないコストが発生しています。

宝機材は原材料調達からめっき、出荷まで一貫生産体制を自社工場で備えているため1枚から安心してすべて丸投げしてください。

一貫生産体制

すべて丸投げOK

縞板の購入が少量だと運送コストが高くなると思っていませんか?

運送コスト

少量の注文だと運送コストが高くなると思っていませんか?

当社では大手運送会社と連携しさまざまな製品を混載して毎日出荷しております。全国への発送体制を整えておりますので運送コストを気にせず、少量でも安心してご発注ください。

運賃のご相談はお気軽にお問い合わせください。

縞鋼板(縞板・チェッカープレート)の規格・重量

縞鋼板(チェッカープレート)の規格・重量・寸法表

縞鋼板(CP400)
縞鋼板(CP400)
縞鋼板(CP400)は「JIS G 3101」に規定される一般構造用圧延鋼材(SS400)と同一素材を使用しています。

株式会社中山製鋼所 縞鋼板質量表(単位:kg)

板の厚み(mm) 質量(kg/m2) 幅×長さ(ft) (mm)
3×6
(914×1829)
4×8
(1219×2438)
5×10
(1524×3048)
5×20
(1524×6096)
2.3 19.76 33 58.7 91.8 184
3.2 26.82 44.8 79.7 125 249
4.5 37.02 61.9 110 172 344
5 40.94 68.5 122 190 380
6 48.8 81.6 145 227 453
8 64.5 108 192 300 599
9 72.34 121 215 336 672
10 80.2 134 238 373 745
12 95.9 160 285 445 891
16 127.3 213 378 591 1183
19 150.9 252 448 701 1402
22 174.4 292 518 810 1620
25 197.9 331 588 919 1838

※サイズは弊社にて通常在庫しております。

縞鋼板の重量の出し方

縞鋼板の重量の出し方

上表の質量表より縞鋼板を任意の寸法で切断した場合の重量を簡単に算出することができます。

例えば、サイズ1200mm×700mm×3.2mm の場合
板の厚み3.2mmの質量が26.82kg/m2なので

 1.2m × 0.7m × 26.82kg/m2 = 22.5kg となります。

※ 上表は生地鋼材の質量です。取手、ずれ止め加工、表面処理などの加工により1m2あたりの質量は変動します。

縞鋼板(縞板・チェッカープレート)の加工

加工について知りたい

自由な形に切断・穴あけできます
レーザー加工機で縞鋼板を自由な形状で切断・穴あけ加工できます。
正方形・長方形はもちろん、細かい切り欠き、円形など高精度でさまざまな形に加工できます。
レーザー加工
取手の取り付けができます
通常の取手加工はもちろん、使わないときは持ち手がフラットになり邪魔にならない落し込み式取手加工や、蓋の下側に取っ手が飛び出さない回転式取手もございます。
特にご指定がない場合は持ち手の太さは13Φを使用します。


通常取っ手

通常取手

通常取手は、使用時に取手を取り出す通常仕様の取っ手です。簡易取手や浮き上がり取手とも呼ばれてます。



落とし込み取っ手

落とし込み取手

落とし込み取手は、取手がフラットに収納できて表面に出っ張らないためつまづきにくく、突起物を表面に出したくない場所での使用に最適です。



回転式取っ手

回転取手

回転取手は、蓋の上面にガス管を溶接して半回転して収納できるタイプの取っ手です。縞鋼板の下面に構造物や障害物がある場合に最適です。

穴から蓋がずれないズレ止め加工ができます
ずれ止め加工
桝穴や側溝、グリストラップ、マンホール、ハンドホールなどの蓋として縞鋼板を使用される場合は、穴に合わせたズレ止め加工ができます。
ずれ止めアングルの寸法も自由にご指定でき、円形にも対応できます。
好きな角度に曲げ加工ができます
曲げ加工機(ベンディングマシーン)で縞鋼板を任意の角度に折り曲げる加工ができます。
コ形、L形、Z形、90度以外の曲げ、R曲げ、深曲げなどにも対応できます。
曲げ加工
■曲げ加工
縞鋼板 板厚 6mmまで
縞鋼板 曲げ角度 最大鋭角84度まで
曲げ加工
錆止めなどの表面処理ができます
自社溶融亜鉛めっき工場でのメッキ加工はじめ、赤さび止め塗装、滑り止め塗装など各種表面処理加工ができます。
加工から表面処理まで一貫して承ります。


溶融亜鉛めっき

溶融亜鉛めっき

JIS認証の溶融亜鉛めっき工場にて加工します。表面に鉄と亜鉛の合金皮膜をつくることで錆や腐食から守ります。密着性・耐食性に優れていて長寿命です。 複雑な形状のものや屋外での使用に最適です。



赤錆止め塗装

赤さび止め塗装

赤さび止め塗装は、金属の防錆効果のある赤色の塗料を塗装して鉄の表面に皮膜を形成し錆や腐食から守ります。



赤錆止め塗装グレー

グレーさび止め塗装

グレーさび止め塗装は、金属の防錆効果のある灰色の塗料を塗装して鉄の表面に皮膜を形成し錆や腐食から守ります。



高耐食SGメッキ

高耐食SGめっき

SGめっきは通常の溶融亜鉛めっき後、さらにアルミニウムとマグネシウムを加えた合金メッキを施します。通常の溶融亜鉛めっきと比べはるかに強い耐蝕性で厨房などの水まわり、海岸地域、融雪剤を使用する寒冷地など腐食の厳しい環境でのご使用に最適です。

>詳しくはこちら



強力滑り止め

強力すべり止め塗装

強力滑り止め塗装(砂とグリップ加工)は通常の溶融亜鉛めっき後、さらに飽和ポリエステル樹脂とザラザラした機粗粒体を強固に付着させます。360度全方向から高いノンスリップ効果があり階段やステップ、スロープなどに最適です。

>詳しくはこちら

溶融亜鉛めっき自社工場

※上記ご紹介した加工以外や大口、小口のご相談などお気軽にお申し付けください。

お探しですか?

ステンレス縞板・アルミ縞板・FRP縞板

鉄(鋼製)以外の縞板の材質

ステンレス縞板・アルミ縞板・FRP縞板もございます

ステンレス縞板

ステンレス縞板
ステンレス製(SUS304)の縞板。美しい外観で耐食性・耐熱性・耐久性が抜群に高い製品です。

アルミ縞板

アルミ縞板
アルミ製の縞板。軽量(鉄の約1/3)で、磁気の影響がなく、銀白色の外観で装飾用としても広く利用されています。

FRP縞板

FRP縞板
FRP製(ガラス繊維強化樹脂)の縞板。耐蝕性、絶縁性に優れ、薬品の影響を受けやすい場所などに利用されています。

※お気軽にご相談ください。

平鋼板・亜鉛めっき鋼板(ZAM鋼板)・梨地模様鋼板

縞模様以外の鋼板

平鋼

平鋼板
表面に模様の無い鋼製板です。板厚3.2mm、4.5mm、6mmを常時在庫しております。

ZAM鋼板

亜鉛めっき鋼板(ZAM鋼板)
あらかじめ鉄鋼メーカーで防錆処理された鋼板です。溶融亜鉛めっき鋼板に比べ10~20倍の耐食性があり、めっき層が硬く平滑なためプレス加工性に優れています。板厚3.2mm、4.5mmを常時在庫しております。

梨地鋼板

模様鋼板(梨地)
凹凸模様で、滑り止め効果・意匠性のほか、ビラ・チラシなど張り紙防止効果のある鋼板です。

※お気軽にご相談ください。

使用用途

縞鋼板は幅広い分野・用途でご使用いただいています。

建築・建造物・工場など

建築・建造物・工場など

階段、通路、床材、スロープ、継目、プラント床板、床版、屋外通路、化粧板、敷板、側溝蓋、ハンドホール、マンホール、グリストラップ、浄化槽の蓋、キャットウォーク 他

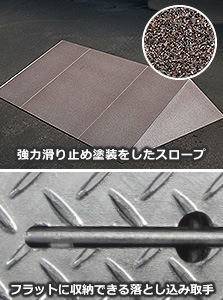

つまずかない、滑らない。足元の安全対策を強化したいときは?

建築・建造物・工場など

使わないときは取手がフラットに収納できる「落とし込み取手」や、ざらざらした質感で強力なすべり止め効果のある「砂とグリップ加工」なら、厨房などの水まわりや油類で滑りやすい工場の床などの安全対策に最適です。

プラント工場の床板が縞板よりコストダウンできる!?

プラントや工場の床板、通路、デッキなどには、軽量・経済的・耐荷重に優れた「ハイテンスチールグレーチング」もおすすめです。

プラント工場の床版
プラント工場の床板設計にてハイテンスチールグレーチングの導入により、縞鋼板よりコストダウンできた実例がございます。
また、コストダウンもしたいけど縞板では通気性が確保できない。そんなときも、グレーチングなら開口率が高く通気性が確保できます。
縞鋼板を床材でお考えの場合はぜひ一度、「ハイテンスチールグレーチング」も、ご検討されてはいかがでしょうか?

橋梁・土木・道路・トンネルなど

橋梁・土木・道路など

側溝蓋、排水蓋、桝蓋、マンホール蓋、用水路蓋、農業水路蓋、歩道、足場板、仮設路面覆工、スロープ、仮設床材、床版 他

頻繁ではないけど車両の通行で耐久性が心配。何か対策は?

おすすめするやつ

車両の乗り上げで耐久性が心配な場合は、縞鋼板を厚いものにしたり、裏面に補強材アングルを溶接して強度を高める方法がございます。

車両・船舶など

車両・船舶など

ステップ、荷台、乗り入れスロープ、トラクターなど農業用機械搬入口、甲板、タラップ、通路 他

海水・潮風で錆が心配。腐食の対策は?

おすすめするやつ

通常の溶融亜鉛めっきの約6倍の耐用年数が得られる「SGめっき」を施せば、海水や潮風での塩害に強く船舶や海に近い場所での使用に最適です。

納品実績

縞鋼板の納品実績をご紹介します。

縞鋼板の納品実績

建築・建造物・工場など
  • 北海道新幹線新函館駅
  • JR九州
  • 中央自動車道恵那山トンネル
  • 新東名高速道路駒門PA
  • 三遠南信自動車道
  • 中部横断自動車道
  • 長崎高速道路
  • 陸上自衛隊上湯谷射撃場
  • 陸上自衛隊松本射撃場
  • 中部電力浜岡原子力発電所
  • 関西電力姫路第二発電所
  • 中国電力島根原子力発電所
  • 沖縄県億首ダム
  • 岐阜県新丸山ダム
  • 山梨リニア実験線
  • 豊洲新市場青果棟
  • 大型ショッピングモール
他多数
