LSハイテングレーチング 110度開閉式ますぶた あら目

グレーチングの宝機材

LSハイテングレーチング 110度開閉式ますぶた あら目

LSハイテングレーチング 110度開閉式ますぶた あら目

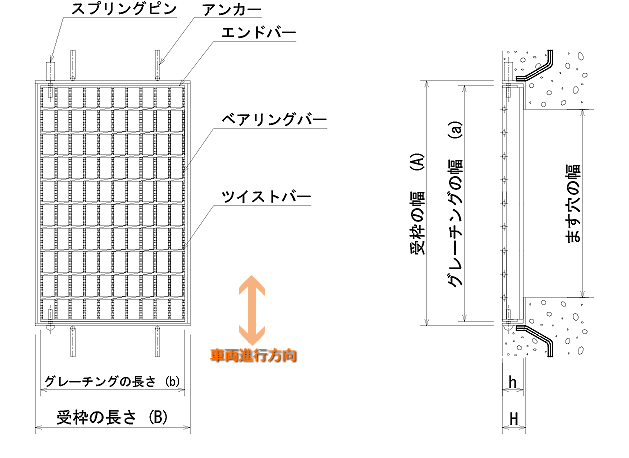

型式記号について

NLP44-34
N ハイテン5ミリアイバータイプ
L 110度開閉式
P ツイスト50ピッチ
44 主部材の高さ44mm
34 ます穴300×400mm

荷重条件

  • 25t
  • 20t
  • 14t
  • 2t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴(mm) 型式記号 タカラLSハイテングレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 NLP44-34 500×305×44 9.1 2Lピン520×339×50 6.9 16.0 DXF形式
400×400 NLP44-44 500×395×44 11.7 2Lピン520×429×50 7.8 19.5 DXF形式
300×500 NLP50-35 600×305×50 12.4 2Lピン620×339×56 8.5 20.9 DXF形式
400×500 NLP50-45 600×395×50 15.8 2Lピン620×429×56 9.5 25.3 DXF形式

20tT-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴(mm) 型式記号 タカラLSハイテングレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 NLP44-34 500×305×44 9.1 2Lピン520×339×50 6.9 16.0 DXF形式
400×400 NLP44-44 500×395×44 11.7 2Lピン520×429×50 7.8 19.5 DXF形式
300×500 NLP50-35 600×305×50 12.4 2Lピン620×339×56 8.5 20.9 DXF形式
400×500 NLP50-45 600×395×50 15.8 2Lピン620×429×56 9.5 25.3 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴(mm) 型式記号 タカラLSハイテングレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 NLP32-34 500×305×32 7.0 2Lピン520×339×38 5.6 12.6 DXF形式
400×400 NLP32-44 500×395×32 8.9 2Lピン520×429×38 6.4 15.3 DXF形式
300×500 NLP38-35 600×305×38 9.5 2Lピン620×339×44 6.8 16.3 DXF形式
400×500 NLP38-45 600×395×38 12.2 2Lピン620×429×44 7.7 19.9 DXF形式

2tT-2

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴(mm) 型式記号 タカラLSハイテングレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 NLP25-34 500×305×25 5.7 2Lピン520×339×31 4.7 10.4 DXF形式
400×400 NLP25-44 500×395×25 7.3 2Lピン520×427×31 5.5 12.8 DXF形式
300×500 NLP25-35 600×305×25 6.8 2Lピン620×339×31 5.1 11.9 DXF形式
400×500 NLP25-45 600×395×25 8.7 2Lピン620×429×31 5.9 14.6 DXF形式
