スチールグレーチング 正方形集水桝用ますぶた あら目

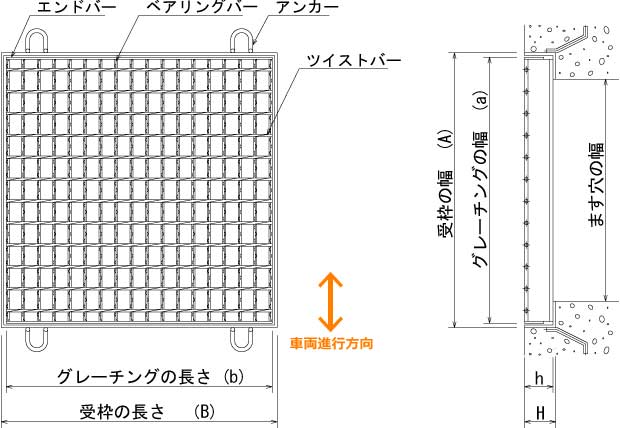

型式記号について

TLDP55-44
T グリップアイバー7ミリタイプ/5ミリタイプ
LD 正方形集水桝用
P ツイスト50ピッチ
55 主部材の高さ55mm
44 ます穴400×400mm

荷重条件

  • 25t
  • 20t
  • 14t
  • 2t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×300 TLDP50-33 400×395×50 11.3 4L420×420×56 9.8 21.1 DXF形式
400×400 TLDP55-44 500×501×55 19.4 4L520×520×61 12.4 31.8 DXF形式
450×450 TLDP60-45 550×550×60 25.7 4L570×570×66 14.0 39.7 DXF形式
500×500 TLDP65-55 607×607×65 33.2 4L630×630×71 15.9 49.1 DXF形式
600×600 TLDP75-66 713×713×75 52.5 4L735×735×81 20.3 72.8 DXF形式
700×700 TLDP75-77 820×819×75 69.4 4L840×840×81 23.6 93.0 DXF形式
800×800 TLDP90-88 900×890×90 97.6 4L920×920×96 27.6 125.2 DXF形式
900×900 TLDP90-99 1000×995×90 121.2 4L1020×1020×96 30.6 151.8 DXF形式
1000×1000 TLDP100-11 1115×572×100
1115×537×100
168.3 4L1135×1135×106 36.9 205.2 DXF形式

20tT-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×300 TLDP44-33 400×395×44 8.7 4L420×420×50 8.8 17.5 DXF形式
400×400 TLDP50-44 500×501×50 17.9 4L520×520×56 12.1 30.0 DXF形式
450×450 TLDP55-45 550×550×55 23.5 4L570×570×61 13.6 37.1 DXF形式
500×500 TLDP55-55 607×607×55 28.6 4L630×630×61 14.7 43.3 DXF形式
600×600 TLDP65-66 713×713×65 45.9 4L735×735×71 18.9 64.8 DXF形式
700×700 TLDP75-77 820×819×75 69.4 4L840×840×81 23.6 93.0 DXF形式
800×800 TLDP75-88 900×890×75 82.8 4L920×920×81 24.8 107.6 DXF形式
900×900 TLDP90-99 1000×995×90 121.2 4L1020×1020×96 30.6 151.8 DXF形式
1000×1000 TLDP90-11 1115×572×90
1115×537×90
150.7 4L1135×1135×96 34.7 185.4 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×300 TLDP38-33 400×395×38 7.6 4L420×420×44 8.3 15.9 DXF形式
400×400 TLDP44-44 515×515×44 14.5 4L535×535×50 11.6 26.1 DXF形式
450×450 TLDP50-45 550×550×50 21.7 4L570×570×56 13.3 35.0 DXF形式
500×500 TLDP50-55 607×607×50 26.4 4L630×630×56 14.4 40.8 DXF形式
600×600 TLDP55-66 713×713×55 39.4 4L735×735×61 17.5 56.9 DXF形式
700×700 TLDP60-77 820×819×60 57.0 4L840×840×66 21.2 78.2 DXF形式
800×800 TLDP65-88 900×890×65 72.3 4L920×920×71 23.3 95.6 DXF形式
900×900 TLDP65-99 1000×995×65 89.8 4L1020×1020×71 25.8 115.6 DXF形式
1000×1000 TLDP75-11 1115×572×75
1115×537×75
127.8 4L1135×1135×81 31.4 159.2 DXF形式

t2T-2

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×300 TLDP25-33 400×395×25 5.3 4L420×420×31 7.1 12.4 DXF形式
400×400 TLDP32-44 515×515×32 11.1 4L535×535×38 10.3 21.4 DXF形式
450×450 TLDP32-45 550×545×32 12.6 4L570×570×38 10.6 23.2 DXF形式
500×500 TLDP38-55 605×605×38 17.6 4L625×625×44 12.2 29.8 DXF形式
600×600 TLDP38-66 700×695×38 23.5 4L720×720×44 14.2 37.7 DXF形式
700×700 TLDP44-77 815×815×44 36.4 4L835×835×50 18.1 54.5 DXF形式
800×800 TLDP44-88 905×905×44 44.9 4L925×925×50 19.1 64.0 DXF形式
900×900 TLDP50-99 1000×995×50 71.2 4L1020×1020×56 23.7 94.9 DXF形式
1000×1000 TLDP50-11 1115×572×50
1115×537×50
88.6 4L1135×1135×56 25.9 114.5 DXF形式
