スチールグレーチング U字溝用 あら目

グレーチングの宝機材

スチールグレーチング U字溝用 あら目

スチールグレーチング U字溝用 あら目

型式記号について

TUP25-15
T グリップアイバー7ミリタイプ/5ミリタイプ
U U字溝用(上ふた式U形側溝用)
P ツイスト50ピッチ
25 主部材の高さ25mm
15 溝幅150mm
EUP19-24
E グリップフラットバー3ミリタイプ
U U字溝用(上ふた式U形側溝用)
P ツイスト50ピッチ
19 主部材の高さ19mm
24 溝幅240mm

荷重条件

  • 14t
  • 6t
  • 2t
  • 歩道

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)

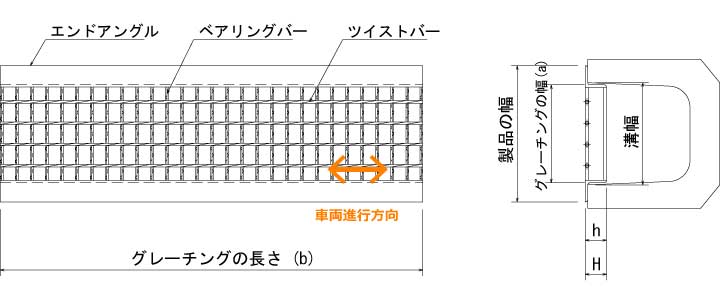

型式記号 タカラスチールグレーチング 図面
寸法(mm) 製品の幅(mm) エンドアングル(mm) 重量(kg)
150 TUP25-15 140×995×25 210 L5×40×40 10.4 DXF形式
180 TUP25-18 170×995×25 240 L5×40×40 11.4 DXF形式
200 TUP32-20 190×995×32 260 L5×40×40 13.6 DXF形式
240 TUP32-24 230×995×32 300 L5×40×40 15.3 DXF形式
300 TUP44-30 287×995×44 375 L6×50×50 24.2 DXF形式
360 TUP50-36 347×995×50 435 L6×50×50 33.1 DXF形式
450 TUP55-45 433×995×55 547 L8×65×65 48.1 DXF形式

6tT-6

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラスチールグレーチング 図面
寸法(mm) 製品の幅(mm) エンドアングル(mm) 重量(kg)
150 TUP25-15 140×995×25 210 L5×40×40 10.4 DXF形式
180 TUP25-18 170×995×25 240 L5×40×40 11.4 DXF形式
200 TUP25-20 190×995×25 260 L5×40×40 12.1 DXF形式
240 TUP32-24 230×995×32 300 L5×40×40 15.3 DXF形式
300 TUP38-30 290×995×38 360 L5×40×40 19.6 DXF形式
360 TUP44-36 347×995×44 435 L6×50×50 27.5 DXF形式
450 TUP50-45 437×995×50 525 L6×50×50 39.5 DXF形式

2tT-2

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラスチールグレーチング 図面
寸法(mm) 製品の幅(mm) エンドアングル(mm) 重量(kg)
150 TUP25-15 140×995×25 210 L5×40×40 10.4 DXF形式
180 TUP25-18 170×995×25 240 L5×40×40 11.4 DXF形式
200 TUP25-20 190×995×25 260 L5×40×40 12.1 DXF形式
240 TUP25-24 230×995×25 300 L5×40×40 13.5 DXF形式
300 TUP25-30 290×995×25 360 L5×40×40 15.5 DXF形式
360 TUP32-36 350×995×32 420 L5×40×40 20.3 DXF形式
450 TUP32-45 440×995×32 510 L5×40×40 24.1 DXF形式

歩道歩道用

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラスチールグレーチング 図面
寸法(mm) 製品の幅(mm) エンドアングル(mm) 重量(kg)
150 EUP19-15 140×993×19 194 L3×30×30 5.7 DXF形式
180 EUP19-18 170×993×19 224 L3×30×30 6.4 DXF形式
200 EUP19-20 190×993×19 244 L3×30×30 6.8 DXF形式
240 EUP19-24 230×993×19 284 L3×30×30 7.7 DXF形式
300 EUP19-30 290×993×19 344 L3×30×30 9.0 DXF形式
360 EUP19-36 350×993×19 404 L3×30×30 10.3 DXF形式
450 EUP19-45 440×993×19 494 L3×30×30 12.3 DXF形式
