LSハイテンビューティフルグレーチング JIS道路側溝用かさあげ 細目

グレーチングの宝機材

LSハイテンビューティフルグレーチング JIS道路側溝用かさあげ 細目

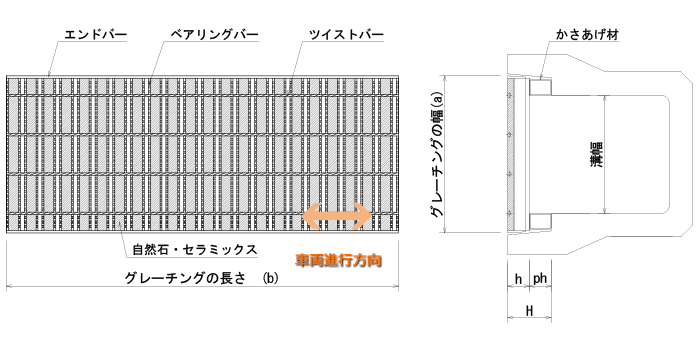

LSハイテンビューティフルグレーチングJIS道路側溝用かさあげ 細目

型式記号について

CNJH44-40A
C ビューティフルグレーチング
N ハイテン5ミリアイバータイプ
J JIS道路側溝用
H 細目
44 主部材の高さ44mm
40 溝幅400mm
A 公称長さL1000mm
B 公称長さL500mm
CKJH25-25B
C ビューティフルグレーチング
K ハイテン3ミリアイバータイプ
J JIS道路側溝用
H 細目
25 主部材の高さ25mm
25 溝幅250mm
A 公称長さL1000mm
B 公称長さL500mm

防音ゴム

HGR型ゴム【標準品】

長さ L=500 L=995
価格 本体価格+\1,000 本体価格+\2,000

ZGR型ゴム

長さ L=500 L=995
価格 本体価格+\2,100 本体価格+\3,500

荷重条件

  • 25t
  • 14t
  • 2t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
250 CKJH32-25 A 360×995×32+55 36.2 90 DXF形式 DXF形式
B 360×494×32+55 18.2 DXF形式 DXF形式
300 CNJH32-30 A 410×995×32+60 43.9 95 DXF形式 DXF形式
B 410×500×32+60 22.4 DXF形式 DXF形式
400 CNJH44-40 A 510×995×44+65 61.7 110 DXF形式 DXF形式
B 510×500×44+65 31.6 DXF形式 DXF形式
500 CNJH55-50 A 620×995×55+70 83.5 125 DXF形式 DXF形式
B 620×500×55+70 42.9 DXF形式 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
250 CKJH25-25 A 360×995×25+65 34.3 90 DXF形式 DXF形式
B 360×494×25+65 17.2 DXF形式 DXF形式
300 CKJH32-30 A 410×995×32+60 40.5 95 DXF形式 DXF形式
B 410×494×32+60 20.3 DXF形式 DXF形式
400 CNJH32-40 A 510×995×32+75 53.4 110 DXF形式 DXF形式
B 510×500×32+75 27.3 DXF形式 DXF形式
500 CNJH44-50 A 620×995×44+80 73.8 125 DXF形式 DXF形式
B 620×500×44+80 37.8 DXF形式 DXF形式

2tT-2

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
250 CKJH25-25 A 360×995×25+65 34.3 90 DXF形式 DXF形式
B 360×494×25+65 17.2 DXF形式 DXF形式
300 CKJH25-30 A 410×995×25+70 38.1 95 DXF形式 DXF形式
B 410×494×25+70 19.1 DXF形式 DXF形式
400 CKJH25-40 A 510×995×25+85 46.1 110 DXF形式 DXF形式
B 510×494×25+85 23.1 DXF形式 DXF形式
500 CKJH25-50 A 620×995×25+100 55.3 125 DXF形式 DXF形式
B 620×494×25+100 27.7 DXF形式 DXF形式
