ハイテンビューティフルグレーチング 110度開閉式ますぶた 細目

ハイテンビューティフルグレーチング110度開閉式ますぶた 細目

型式記号について

CNLH38-35
C ビューティフルグレーチング
N ハイテン5ミリアイバータイプ
L 110度開閉式
H 細目
38 主部材の高さ38mm
35 ます穴300×500mm
CKLH25-34
C ビューティフルグレーチング
K ハイテン2.5ミリフラットバータイプ
L 110度開閉式
H 細目
25 主部材の高さ25mm
34 ます穴300×400mm

荷重条件

  • 25t
  • 14t
  • 6t
  • 2t

25tT-25

定価はこちらをご確認ください。定価表定価表（PDF形式）

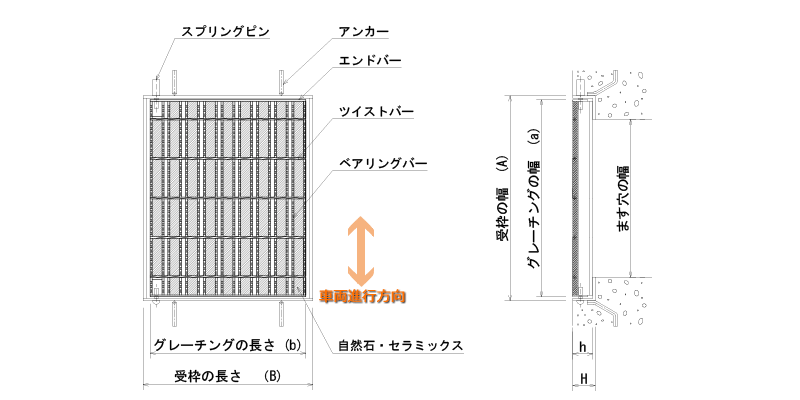

細目 ます穴（mm） 型式記号 タカラハイテンビューティフルグレーチング 受枠 総重量（kg） 図面
寸法（mm）a×b×h 重量（kg） 寸法（mm）A×B×H 重量（kg）
300×400 CNLH38-34 500×305×38 14.3 2Lピン520×339×44 6.1 20.4 DXF形式
400×400 CNLH38-44 500×395×38 18.4 2Lピン520×429×44 7.1 25.5 DXF形式
300×500 CNLH44-35 600×305×44 18.7 2Lピン620×339×50 7.4 26.1 DXF形式
400×500 CNLH44-45 600×395×44 24.0 2Lピン620×429×50 8.5 32.5 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表（PDF形式）

細目 ます穴（mm） 型式記号 タカラハイテンビューティフルグレーチング 受枠 総重量（kg） 図面
寸法（mm）a×b×h 重量（kg） 寸法（mm）A×B×H 重量（kg）
300×400 CNLH32-34 500×305×32 12.9 2Lピン520×339×38 5.6 18.5 DXF形式
400×400 CNLH32-44 500×395×32 16.6 2Lピン520×429×38 6.4 23.0 DXF形式
300×500 CNLH32-35 600×305×32 15.3 2Lピン620×339×38 6.0 21.3 DXF形式
400×500 CNLH32-45 600×395×32 19.7 2Lピン620×429×38 6.8 26.5 DXF形式

6tT-6

定価はこちらをご確認ください。定価表定価表（PDF形式）

細目 ます穴（mm） 型式記号 タカラハイテンビューティフルグレーチング 受枠 総重量（kg） 図面
寸法（mm）a×b×h 重量（kg） 寸法（mm）A×B×H 重量（kg）
300×400 CNLH32-34 500×305×32 12.9 2Lピン520×339×38 5.6 18.5 DXF形式
400×400 CNLH32-44 500×395×32 16.6 2Lピン520×429×38 6.4 23.0 DXF形式
300×500 CNLH32-35 600×305×32 15.3 2Lピン620×339×38 6.0 21.3 DXF形式
400×500 CNLH32-45 600×395×32 19.7 2Lピン620×429×38 6.8 26.5 DXF形式

2tT-2

定価はこちらをご確認ください。定価表定価表（PDF形式）

細目 ます穴（mm） 型式記号 タカラハイテンビューティフルグレーチング 受枠 総重量（kg） 図面
寸法（mm）a×b×h 重量（kg） 寸法（mm）A×B×H 重量（kg）
300×400 CKLH25-34 500×293×25 9.9 2Lピン520×327×31 4.7 14.6 DXF形式
400×400 CKLH25-44 500×393×25 13.5 2Lピン520×427×31 5.5 19.0 DXF形式
300×500 CKLH32-35 600×293×32 13.4 2Lピン620×327×38 5.9 19.3 DXF形式
400×500 CKLH32-45 600×393×32 18.2 2Lピン620×427×38 6.8 25.0 DXF形式
