LSハイテンビューティフルグレーチング 正方形集水桝用 あら目

LSハイテンビューティフルグレーチング正方形集水桝用 あら目

型式記号について

CNLDP50-55
C ビューティフルグレーチング
N ハイテン5ミリアイバータイプ
LD 正方形集水桝用
P ツイスト50ピッチ
50 主部材の高さ50mm
55 ます穴500×500mm
CKLDP25-33
C ビューティフルグレーチング
K ハイテン3ミリアイバータイプ
LD 正方形集水桝用
P ツイスト50ピッチ
25 主部材の高さ25mm
33 ます穴300×300mm

荷重条件

  • 25t
  • 14t
  • 6t
  • 2t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

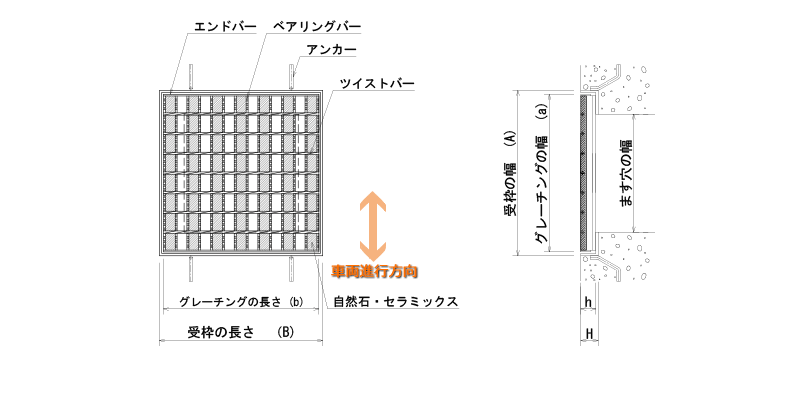

あら目 ます穴(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×300 CNLDP38-33 400×395×38 12.0 4L420×420×44 8.3 20.3 DXF形式
400×400 CNLDP44-44 500×500×44 21.0 4L520×520×50 11.6 32.6 DXF形式
450×450 CNLDP50-45 550×545×50 27.1 4L570×570×56 13.3 40.4 DXF形式
500×500 CNLDP50-55 600×605×50 32.5 4L625×625×56 14.4 46.9 DXF形式
600×600 CNLDP60-66 700×695×60 48.7 4L720×720×66 17.3 66.0 DXF形式
700×700 CNLDP65-77 800×800×65 68.1 4L820×820×71 20.8 88.9 DXF形式
800×800 CNLDP75-88 900×900×75 92.2 4L920×920×81 24.8 117.0 DXF形式
900×900 CNLDP75-99 1000×995×75 112.7 4L1020×1020×81 27.5 140.2 DXF形式
1000×1000 CNLDP75-11 1100×545×75
1100×545×75
139.4 4L1120×1120×81 30.2 169.6 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×300 CNLDP32-33 400×395×32 11.0 4L420×420×38 7.8 18.8 DXF形式
400×400 CNLDP32-44 500×500×32 17.4 4L520×520×38 10.3 27.7 DXF形式
450×450 CNLDP38-45 550×545×38 22.5 4L570×570×44 11.3 33.8 DXF形式
500×500 CNLDP38-55 600×605×38 27.0 4L625×625×44 12.2 39.2 DXF形式
600×600 CNLDP44-66 700×695×44 38.8 4L720×720×50 15.1 53.9 DXF形式
700×700 CNLDP50-77 800×800×50 56.4 4L820×820×56 19.1 75.5 DXF形式
800×800 CNLDP50-88 900×900×50 69.6 4L920×920×56 21.4 91.0 DXF形式
900×900 CNLDP55-99 1000×995×55 91.5 4L1020×1020×61 24.4 115.9 DXF形式
1000×1000 CNLDP60-11 1100×545×60
1100×545×60
120.6 4L1120×1120×66 27.5 148.1 DXF形式

6tT-6

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×300 CNLDP32-33 400×395×32 11.0 4L420×420×38 7.8 18.8 DXF形式
400×400 CNLDP32-44 500×500×32 17.4 4L520×520×38 10.3 27.7 DXF形式
450×450 CNLDP38-45 550×545×38 22.5 4L570×570×44 11.3 33.8 DXF形式
500×500 CNLDP38-55 600×605×38 27.0 4L625×625×44 12.2 39.2 DXF形式
600×600 CNLDP44-66 700×695×44 38.8 4L720×720×50 15.1 53.9 DXF形式
700×700 CNLDP50-77 800×800×50 56.4 4L820×820×56 19.1 75.5 DXF形式
800×800 CNLDP50-88 900×900×50 69.6 4L920×920×56 21.4 91.0 DXF形式
900×900 CNLDP55-99 1000×995×55 91.5 4L1020×1020×61 24.4 115.9 DXF形式
1000×1000 CNLDP60-11 1100×545×60
1100×545×60
120.6 4L1120×1120×66 27.5 148.1 DXF形式

2tT-2

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×300 CKLDP25-33 400×393×25 7.8 4L420×420×31 7.1 14.9 DXF形式
400×400 CNLDP25-44 500×500×25 15.1 4L520×520×31 8.8 23.9 DXF形式
450×450 CNLDP25-45 550×545×25 17.9 4L570×570×31 9.6 27.5 DXF形式
500×500 CNLDP25-55 600×600×25 20.7 4L620×620×31 11.0 31.7 DXF形式
600×600 CNLDP32-66 700×695×32 32.1 4L720×720×38 13.3 45.4 DXF形式
700×700 CNLDP32-77 800×800×32 42.6 4L820×820×38 15.2 57.8 DXF形式
800×800 CNLDP38-88 900×900×38 57.7 4L920×920×44 18.2 75.9 DXF形式
900×900 CNLDP38-99 1000×995×38 70.9 4L1020×1020×44 20.2 91.1 DXF形式
1000×1000 CNLDP38-11 1100×545×38
1100×545×38
88.2 4L1120×1120×44 22.1 110.3 DXF形式
