LSハイテンレボ細目グレーチング 一般側溝用みぞぶた

グレーチングの宝機材

LSハイテンレボ細目グレーチング 一般側溝用みぞぶた

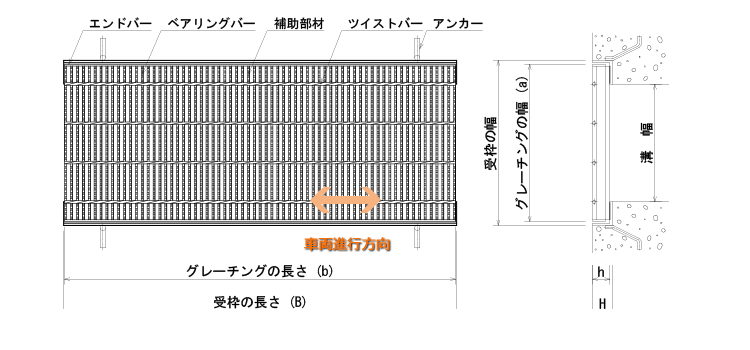

型式記号について

VNG38-30
V レボ細目グレーチング
N ハイテン5ミリアイバータイプ
G 一般側溝用
38 主部材の高さ38mm
30 溝幅300mm

荷重条件

  • 25t
  • 14t
  • 2t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

溝幅(mm) 型式記号 タカラLSハイテンレボ細目グレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 VNG25-20 300×995×25 15.0 L6×31×60 8.2 23.2 DXF形式
250 VNG32-25 350×995×32 20.6 L6×38×60 9.0 29.6 DXF形式
300 VNG38-30 400×995×38 25.9 L6×44×60 9.6 35.5 DXF形式
350 VNG44-35 450×995×44 32.1 L6×50×60 10.2 42.3 DXF形式
400 VNG50-40 500×995×50 39.4 L6×56×60 11.3 50.7 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

溝幅(mm) 型式記号 タカラLSハイテンレボ細目グレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 VNG25-20 300×995×25 15.0 L6×31×60 8.2 23.2 DXF形式
250 VNG25-25 350×995×25 17.5 L6×31×60 8.2 25.7 DXF形式
300 VNG32-30 400×995×32 23.3 L6×38×60 9.0 32.3 DXF形式
350 VNG38-35 450×995×38 28.9 L6×44×60 9.6 38.5 DXF形式
400 VNG38-40 500×995×38 31.9 L6×44×60 9.6 41.5 DXF形式

2tT-2

定価はこちらをご確認ください。定価表定価表(PDF形式)

溝幅(mm) 型式記号 タカラLSハイテンレボ細目グレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 VNG25-20 300×995×25 15.0 L6×31×60 8.2 23.2 DXF形式
250 VNG25-25 350×995×25 17.5 L6×31×60 8.2 25.7 DXF形式
300 VNG25-30 400×995×25 19.3 L6×31×60 8.2 27.5 DXF形式
350 VNG25-35 450×995×25 21.7 L6×31×60 8.2 29.9 DXF形式
400 VNG25-40 500×995×25 24.1 L6×31×60 8.2 32.3 DXF形式
