大雨のたび水浸し

土砂流入越水防止の最速かさ上げ工法

農業農村整備民間技術情報データベース 登録番号1204

豪雨のたび、水浸しでお困りではないですか?

大雨で水が溢れる水路

大雨で水路が増水し、排水が間に合わずに越水してしまうことはありませんか?

また、水路が低い位置にあり隣接する田畑からの泥が流れ込むなどでお困りではないですか?

従来工法

水路からの越水や土砂の流入でお困りの時、従来は型枠を組んでコンクリートを打ちかさ上げする工法や、コンクリート杭と板を並べる工法で水路の壁を高くかさ上げしておりました。

しかし、天候の影響で作業が左右されることや、重機の入らない場所では重い材料を人力で据え付けるため工期が長くかかることがネックでした。

水路側壁を最速でかさ上げする工法
「EZメタルウォール(イージーメタルウォール)」

EZメタルウォールは水路脇を掘って側壁に掛けていくだけで容易にかさ上げ工事ができるハイテン鋼製擁壁です。

水路側壁を最速でかさ上げする工法

土砂の流れ込み解決

  • 型枠・杭打ち不要
  • 簡単施工で工期短縮
  • 水路に合わせて設計自在
  • 軽いから持ち運び・設置が楽
  • コストダウンできる
  • レベル合わせが簡単
  • 重機不要で狭小地もOK
  • 耐久性が高くて高寿命

EZメタルウォールの取り付け方は?

施工方法

  1. 水路側壁の脇を掘る
  2. EZメタルウォールを水路に掛ける
  3. 盛土をする
  4. (必要に応じて)製品同士の連結・止水コーキングをする

水路側壁を最速でかさ上げする工法

手で掛けていくだけ!
軽い!簡単!すぐ終わる!そして安全!

こんな場所におすすめ

EZメタルウォールでのかさ上げにおすすめの使用場所

  • 重機の入れない農業用水路や側溝
  • 民家など建物が隣接する水路
  • 折れ点が多いなど複雑な形状の水路
  • 法面の縦排水溝や小段の水路

水路側壁を最速でかさ上げする工法

高速道路の排水溝の越水対策について詳しくはこちらのページもご覧ください。

>>法面排水路の越水対策|盛土切土を浸水から守る後付け擁壁

ハイテン鋼製擁壁の「ハイテン鋼」ってなに?

ハイテンこうとは

マンガンやシリコンの添加量を調整して降伏点※1、引張強度※2を高めた鋼材を言います。高張力鋼とも呼ばれ、日本が世界に誇る鋼製製品です。少しでも自重を軽くしたい橋梁や低燃費化を進める自動車業界では古くから、また、建設や建築の仮設資材でも広く取り入れられています。

※1
【降伏点】鋼材に一定の力を加えるとひずんだまま元に戻らなくなる点です。
※2
【引張強度】部材を引き伸ばす方向にはたらく力です。断面で言えば正方形を長方形にするように引っ張った時の抵抗しうる最大値です。
  従来スチールグレーチング ハイテンスチールグレーチング
降伏点 245N/mm2以上 420N/mm2以上
引張強度 400N/mm2以上 590N/mm2以上

ハイテン鋼を使用した軽いグレーチング

「ハイテン鋼」を使用した主な製品にハイテン鋼製グレーチングがあります。従来グレーチングより平均30%軽量で価格も安く経済的です。側溝の維持修繕工事でも活用できるなど全国各地で導入が広がっています。

ハイテンスチールグレーチング

>>ハイテン鋼製グレーチングについて詳しくはこちら

ハイテン鋼を使用するメリット

サビに強くて長寿命!

同一温度、同一時間の溶融亜鉛めっき処理において、亜鉛付着量が従来鋼より多く耐食性が高くなります。そのため防錆効果が高く長寿命です。

浸漬時間と付着量

手で持てるほど軽い!

軽い

従来鋼製品と比べ強度が高いため製品をスリムストロング化できます。そのため製品を軽量化することができます。

従来工法と重さ・価格・工期の違いは?

水路かさ上げ工事の従来工法比較

かさ上げ高さ200mm 水路全長100m 人力設置の場合

  従来工法 EZメタルウォール
従来かさ上げ工法 水路かさ上げ新工法
工法 概要 コンクリート製杭打ちと柵の設置 ハイテン鋼製擁壁の設置
サイズ・数量 柵50×300×1500mm 134枚
杭φ100×1000mm 202本
200×100×2000mm 100枚
歩掛コスト 330,980円 1,200,000
設置手間 99,696円 25,000
379,760円 なし
設置手間 258,964円 なし
人力投入打設 111,311円 なし
型枠 77,880円 なし
合計 1,258,591円 1,225,000
1mあたり 12,586円 12,250円
重量 53kg 17kg
18kg なし
工期 14日 1日


※価格は平成26年愛知県コンクリート製品組合設計単価・積算基準・土木施工単価2015春を基に算出。
※諸雑費・交通誘導員は現場条件に応じて別途計上してください。
※その他、現場条件(延長など)により変わる費用もございます。

お客様の声

2016年の販売開始以降、今までにない新しく画期的なかさ上げの工法にお客様から喜びのお声をいただいております。

宮城県 施工業者様

施工が簡単で速いし、製品が軽い!
今回の総延長42mの工事は従来工法なら最低1週間は必要だと思ったけど1日で終わりました!

長野県 施工業者様

製品精度や見た目そして施工効率もよく全長70mを実働5時間で終了できて大変満足しています!
今までにも水路嵩上げの要望はよくありましたがコンクリートプレキャストや現場打ちで対応していました。こんなに楽な製品があるならば次回からもぜひ使いたいです。

岩手県 施工業者様

予想より早く工事が終わりました。ぐねぐねとして複雑な形状の水路でしたが折れ点の調整も問題なくうまく仕上がり、とても満足しております。
雪など天候の影響があり早急に終わらせたかったので助かりました。

青森県 工事発注者様

住民からの苦情もあり、早急な対策が必要だったため工期の早いEZメタルウォールでかさ上げ工事を発注しました。
製品継ぎ目のシーラントコーキングや端尺材料と漏水補修シートでの処理など、きっちり止水もできて大雨の災害防止に期待しています。春以降の追加工事もお願いする予定です。

よくある質問 Q&A

EZメタルウォールに関するよくある質問をまとめました。

EZメタルウォールは規格品ですか?

EZメタルウォールは現在、規格サイズはありません。

かさ上げしたい水路・側溝の規格や形状など詳細を教えていただき、ご希望のかさ上げ高さにできるよう現場に合わせて都度、設計いたします。

>>EZメタルウォールの見積依頼はこちらから

最高でどのぐらいまでかさ上げできますか?

土圧などを考慮した強度計算で、かさ上げ高さ700mm程度です。ただし、現場状況により700mm以上できる場合も700mm以下になる場合もありますので詳しくはお問い合わせください。

かさ上げ高さを高くするとかなり重くなるのでは?

持てる軽さ

製品の長さを調整し人力設置できるような重さにするなど、ご希望の重量に調整することができます。

長さ調整や斜切、構造物避けの加工はできますか?

自由な形に加工

はい、現場に合わせた形状で加工製造します。

現場での事前確認のうえ、ぴったり収まるように加工いたします。調整のためにやむを得ず現場での加工が必要となった場合は防錆のためローバルスプレー処理などを必ず行ってください。

製品の固定や連結方法は?

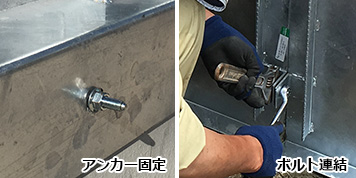

アンカー固定とボルト連結

水路の側壁にアンカーを打ち付けて固定したり、製品同士をボルトで連結させることができます。

越水対策として使用したいけど水漏れの心配は?

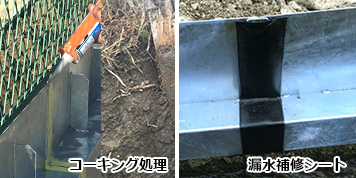

止水対策

製品同士の継ぎ目にコーキング処理をすることで止水できます。

また、より効果的な水漏れ対策には、アスファルトを特殊にゴム化した耐久性の高い漏水補修シート「マルチメンテシート」がお勧めです。

寿命は何年もちますか?

使用状況にもよりますが、EZメタルウォールに使用しているハイテン鋼はメッキとの相性がよく、従来鋼と比較してメッキ付着量が1.4倍です。そのため高寿命でかさ上げした既設の水路が次第に老朽化し入れ替えが行われる頃までの耐用年数は十分にあります。

CAD図面はダウンロードできますか?

規格サイズがありませんので図面は案件に合わせて都度製図させていただいております。

参考として、規格U字溝の設計図面です。無料でダウンロードできます。

■EZメタルウォール 上ふた式U型側溝300用 かさ上げ高さ200mm

サイズ:200×100×55×2000mm 重量:19.1kg

>>上ふた式U型側溝300用 かさ上げ高さ200mm CAD図面 ダウンロード(dxf)

掲載実績

メディア掲載実績

EZメタルウォールは新聞など各メディアで取り上げられています。

メディア掲載実績

メディア掲載実績

日刊産業新聞/日本農業新聞/週刊ブロック通信/全国水土里ネット情報

施工方法を動画でご紹介

特長や施工方法をわかりやすく簡単にまとめた動画です。これを見ればどんな製品なのかすぐにご理解いただけます!

最速のかさ上げ工法・土留め工法

※youtubeが開きます

土砂流入・越水を解決する
水路の最速かさ上げ工法・土留め工法

ハイテン鋼製擁壁「EZメタルウォール」
再生時間:1分39秒

水路のかさ上げをご検討の方へ

かさ上げしたい水路について詳しく教えてください。

水路のサイズやかさ上げしたい高さなどお伺いして概算のお見積りをご提示いたします。下記の専用フォームからご依頼ください。FAXでも受け付けております。

※正式なお見積金額は直接現地にて事前調査が必要となります。担当者がお伺いいたしますので一度お問い合わせください。
