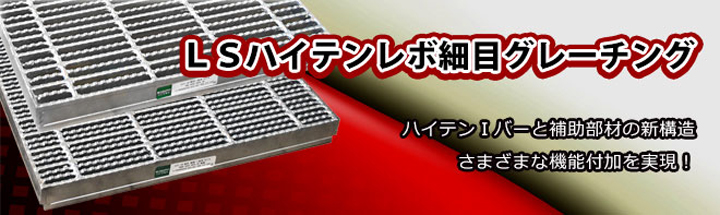

LSハイテンレボ細目グレーチング

LSハイテンレボ細目グレーチング

工場やプラント施設のすべり止め対策に。
コンビニ・ショッピングモールなど商業施設のバリアフリー対策に。

LSハイテンレボ細目グレーチング

機能的な細目グレーチング

グレーチングにまつわるさまざまなお悩み、「重い」「滑る」「はまる」「詰まる」…。

これらの問題解決に効果的な高機能細目グレーチング「レボ細目」をご紹介します。

レボ細目グレーチングはこんな悩みに効果的です!

細目グレーチングは重い…

メリット2すべり止め

メリット1軽い

レボ細目は高張力鋼を使用していることから従来の細目グレーチングと同じ部材厚、同じピッチでも軽量化されており、メンテナンスや溝掃除の時も、蓋を持ち上げる負担を軽減できます。

工場の床が滑る…

メリット2すべり止め

レボ細目セレーテッドタイプは、凹凸の大きい鋸刃状でノンスリップ効果が高く、水まわりや油類を扱う床のすべり止め対策に効果的です。

▶詳しくはこちら

ハイヒールがはまって歩きにくい…

メリット3細い

レボ細目極細タイプは隙間わずか5mmで、ハイヒールでも歩きやすく商業施設や駅前など人通りの多い場所に最適です。

隙間から落ち葉やゴミが入って掃除が大変…

メリット4ごみ

レボ細目極細タイプは隙間5mmで、たばこや落ち葉が入りにくいため掃除がラクになります。

小石が詰まって鋼材が曲がる…

メリット5横曲がり

補助部材の厚み9mmタイプは小石の詰まりによる横曲がりに強く、鋼材の曲がりを防ぐことができます。

グレーチングを越流して排水溝率が悪い…

メリット6越流

レボ細目は目詰まりしにくい構造で排水溝率がよく大雨の時の越流抑制が期待できます。

「LSハイテンレボ細目グレーチング」とは?

LSハテインレボ細目グレーチングとは

LSハイテンレボ細目グレーチングとは、従来鋼より強度の高いハイテン鋼と補助部材を組み合わせた構造のグレーチングです。
LSハイテンレボ細目グレーチングは、NETIS-VE技術(LSハイテングレーチングCB-090008-VE)を使用しています。
各種コンクリート二次製品、現場打ち側溝、集水桝、キャットウォークなどさまざまな形状に対応。耐荷重も歩道~T-25まで幅広く対応しています。

LSハイテンレボ細目グレーチングの構造

LSハイテンレボ細目グレーチングの構造

<主部材>ハイテンIバー
荷重を支える部材です。同サイズの従来スチール鋼と比べ、降伏点比較で約1.7倍の強度があるハイテン鋼を使用しています。
<補助部材>ツイストバー
主部材を垂直かつ平行に保持する補助部材です。
<補助部材>フラットバー
主部材と主部材の間に並べる部材です。(標準:GFB5×13) 使用場所に合わせてさまざまなサイズ・形状の鋼材をチョイスできます。

補助部材のバリエーション

補助部材は使用場所に合わせたチョイスが可能です。

補助部材のバリエーション
模様 プレーン・グリップ・ハードノンスリップ(セレーテッド)
材質 SPHC・SS540・SS400
厚み 5mm・6mm・9mm
高さ 13mm・19mm
本数 1本・2本

補助部材の組み合わせの一例をご紹介します。

[例1] 滑りにくさを重視
ハードノンスリップタイプ

滑りにくさを重視
厨房などの水まわりや油類で滑りやすい工場、積雪地などに最適です。
補助部材
模様 ハードノンスリップ
(セレーテッド)
厚み 5mm
高さ 13mm
本数 1本

[例2] 鋼材の横曲りを防ぐ
グリップ太補助部材タイプ

補助部材の横曲りを抑制
小石の詰まりによる横曲りに強く、隙間も8mmのためバリアフリーにも最適です。
補助部材
模様 グリップ
厚み 9mm
高さ 13mm
本数 1本

[例3] 隙間最小バリアフリー重視
グリップ極細タイプ

隙間を最小にしてバリアフリー重視
隙間はわずか5mmでバリアフリーに最適です。
補助部材
模様 グリップ
厚み 5mm
高さ 13mm
本数 2本(極細タイプ)

規格サイズ・価格表・図面ダウンロード

みぞぶた

一般側溝用

かさあげ

JIS道路側溝用

ますぶた

正方形集水桝

上記サイズ以外、県型品、都市型、規格外品、床板、階段タイプなどは直接お問い合わせください。
お問い合わせフォームへ

施工実績

大型ショッピングモールや駅前開発、コンビニ入り口、民間工場などで採用が増えています。

施工実績一例

兵庫県 食品工場/三重県 ゴム製品工場/大阪府 金属工場/神奈川県菊名駅周辺/国道23号/兵庫県 大型商業施設/岐阜県 大型商業施設/愛知県 大型商業施設 他

施工現場写真

レボ細目グレーチングのよくある質問

Q:T-25耐荷重に対応していますか?

A:対応しています。

耐荷重は歩道用からT-25まですべてに対応しています。

グレーチングの強度区分

Q:工場の階段に使用したいのですがありますか?

A:階段用もございます。

階段用、床板用、現場打ち側溝・桝、特殊サイズなどさまざまな形状に対応しています。新設・既設問わずお見積りいたしますのでまずはお問い合わせください。

Q:品質は大丈夫ですか?

A:ISO取得・JISマーク認証済みの国内自社生産です。

公共建築協会認定、NETIS-VEを取得したLSハイテングレーチングを使用し、すべて国内工場での自社生産です。鋼材証明書(ミルシート)、めっき証明など各種書類を発行できます。
※ご注文時にご依頼下さい。

高品質

Q:薬品を使用するためサビや腐食が心配です。

A:耐食性、耐薬品性の高い表面処理タイプがございます。

飽和ポリエステル樹脂塗装(▶砂とグリップグレーチング)やアルミ合金めっきを施した腐食環境に強い表面処理タイプ(▶ハイグレードグレーチング)もございます。

Q:工事仕様書にはどのように記載すればいいですか?

A:「レボ細目グレーチング(ハイテン鋼同等以上)」と記載してください。

Q:CAD図面はダウンロードできますか?

A:無料でダウンロードして頂けます。

規格サイズについては、こちらより無料でダウンロードできます。
規格品以外のサイズ、お探しの図面が見つからない場合は、お問い合わせフォームより直接お問い合わせください。

CAD図面ダウンロードはこちら
