床板用グレーチング（軽量タイプ）
- グレーチングの宝機材／HOME
- 製品情報
- 床板用グレーチング（軽量タイプ）
軽量床板グレーチングとは

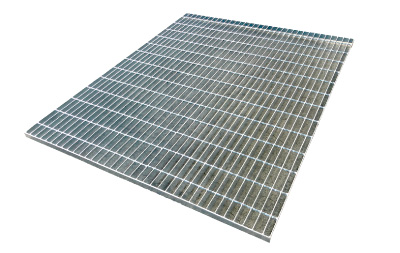

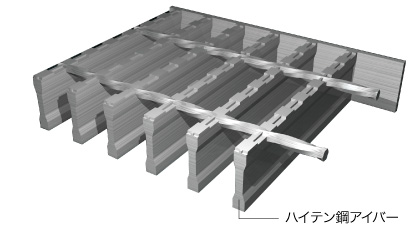

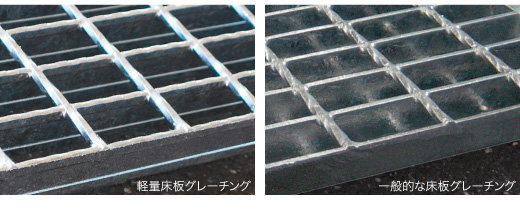

ハイテン鋼のアイバー（IB）で軽量化したグレーチング
軽量床板グレーチングは、工場や倉庫の歩廊・作業床などに使用される鋼製グレーチングを軽量化した製品です。
床板グレーチングは、厚さ25mm・32mmでは主部材にフラットバー（FB）を採用する仕様が一般的です。軽量床板グレーチングは、ハイテン鋼アイバー（IB）を採用することで、同等の設計条件を満たしながら軽量化を実現しています。
グレーチングを軽量化できる理由

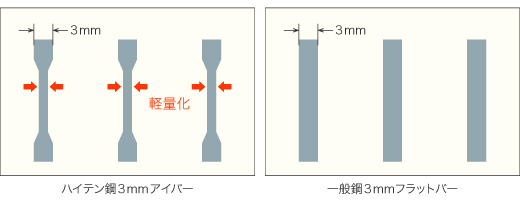

アイバーは、中央部分の鋼材量を減らした断面とすることで、グレーチングの軽量化を実現しています。
ハイテン鋼の特長
ハイテン鋼（高張力鋼）は、マンガンやシリコンなどの添加量を調整することで、一般鋼よりも高い強度を持たせた鋼材です。
いずれも、JIS G 3101の一般構造用圧延鋼材ですが、同じ断面でもハイテン鋼は、より大きな荷重に耐えやすいため鋼材がスリムになっても一般鋼と同等の耐荷重性能を保持できます。
これにより、通常フラットバーを使用する厚さ25mm・32mmの床板グレーチングでもアイバーの採用が可能となり、軽量化を実現しています。
| ハイテン鋼 | 一般鋼 | |
|---|---|---|
| JIS規格 | JIS G 3101 SS540 | JIS G 3101 SS400 |
| 降伏点 | 420N/mm2以上 | 245N/mm2以上 |
| 引張強度 | 590N/mm2以上 | 400N/mm2以上 |
- 降伏点
- 鋼材に一定の力を加えるとひずんだまま元に戻らなくなる点
- 引張強度
- 鋼材が破断するまでに生じる最大応力
軽量化と断面性能を両立
同じ高さのハイテン鋼アイバー（IB）と一般鋼フラットバー（FB）は同等の断面性能を確保しています。
| ハイテン鋼 | 一般鋼 | |
|---|---|---|
| 断面形状 |  |  |
| 主部材サイズ | IB 3×1.8×25mm | FB 3×25mm |
| １mあたり重量 | 0.48kg | 0.59kg |
| 断面係数 | 0.301cm3 | 0.313cm3 |
- 断面係数
- 部材の曲げに対する強さを表す指標です。数値が大きいほど曲げに強くなります。
デメリットのない軽量化
軽量床板グレーチングには、採用しやすい3つのメリットがあります。
約20％軽量化
軽量床板グレーチングは、同一設計条件で約20％の軽量化を実現しています。
床板の開閉作業における負担軽減や安全性の向上に加え、自重の低減により支持架構や建屋への荷重を抑制し、構造全体の軽量化に貢献します。
| グレーチングサイズ 幅W×長さL×高さH | 軽量床板グレーチング アイバー3mm | 一般的な床板グレーチング フラットバー3mm | 1枚あたり軽減量 |
|---|---|---|---|
| 1000×993×25 | 20.3kg | 24.3kg | -4.0kg |
| 1500×993×25 | 30.5kg | 36.5kg | -6.0kg |
| 1000×993×32 | 25.3kg | 30.7kg | -5.4kg |
| 1500×993×32 | 38.0kg | 46.1kg | -8.1kg |
図面はそのままで置換可能
ハイテン鋼に置き換えても、従来品と同じスパン・製品寸法で採用できるため、梁間隔や製品サイズを見直すような図面の作り直しは不要です。材質表記の変更のみで、約20％の軽量化を実現できます。
図面への表記例
ハイテン鋼製グレーチング、ハイテン鋼アイバー、宝機材同等品など
一般鋼の床板グレーチングと同価格
ハイテン鋼を使用しながら、従来品と同価格で採用できます。軽量化によるコストアップがなく、経済性と軽量化を両立します。

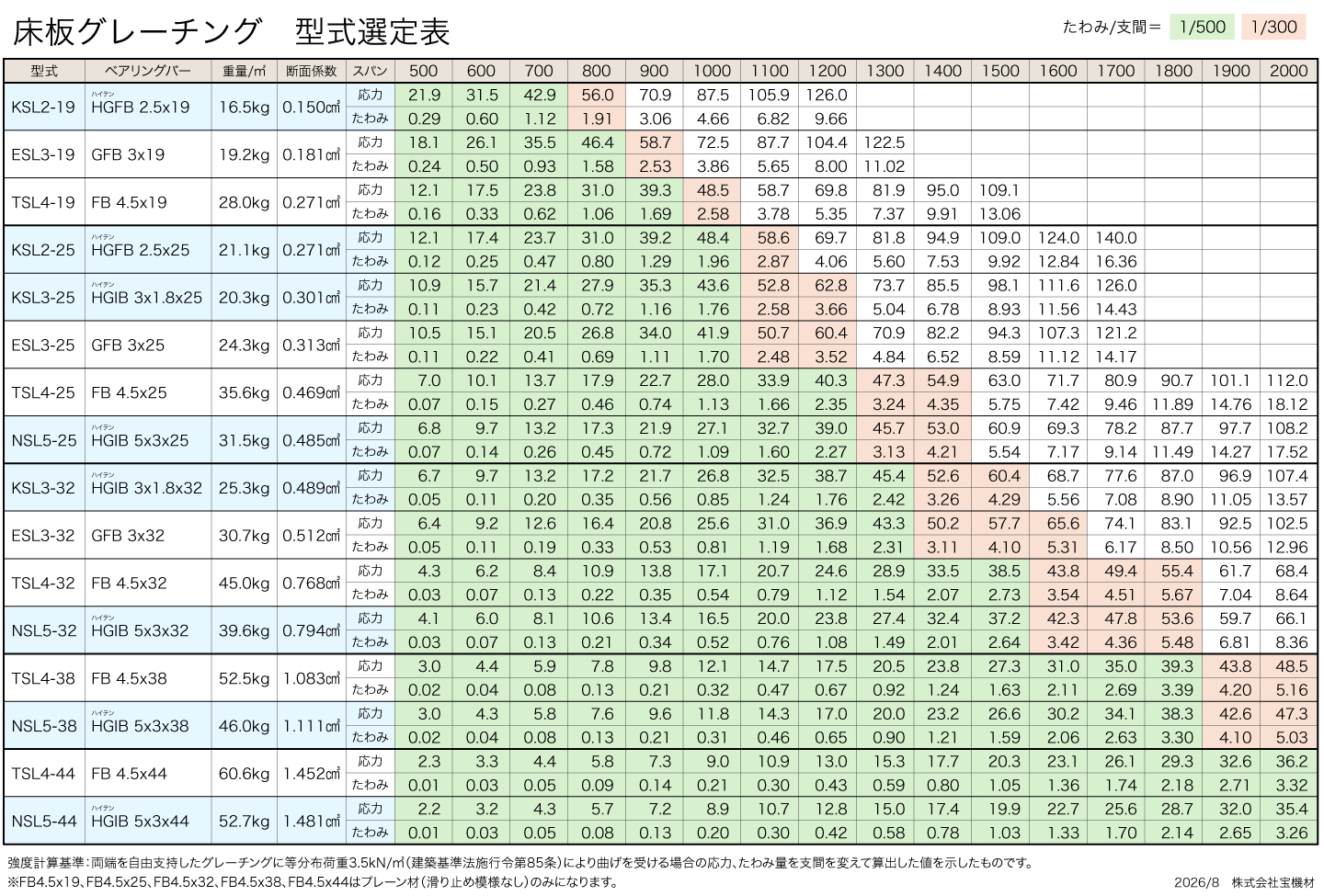

型式選定表と設計荷重について
強度計算基準について
両端を自由支持したグレーチングに等分布荷重3.5kN/m2（建築基準法施行令第85条）により曲げを受ける場合の応力、およびたわみ量を算出しています。
等分布荷重5kN/m2（道路橋示方書）の応力、およびたわみ量を求めるには、係数（5.0/3.5）≒1.43を乗じて算出します。
【例】グレーチング型式 KSL3-25 スパン900mm
応力：35.3×係数1.43＝50.5N/mm2
たわみ：1.16×係数1.43＝1.66mm
許容たわみについて
許容たわみ量については下記を参考にしています。
| 許容たわみ σ/L | 根拠 |
|---|---|
| 1/300 | 鋼構造設計基準（日本建築協会）に基づく |
| 1/500 | 道路橋示方書（日本道路協会）に基づく |
標準仕様・特殊加工について
標準仕様について
ベーシックな標準仕様以外も、設置場所やご希望に合わせて柔軟にご対応いたします。お気軽にご相談ください。
| 軽量床板グレーチング | 標準仕様 | その他の仕様例 |
|---|---|---|
| 製造方法 | 圧接式 | – |
| 主部材ピッチ | 30P | 12.5P／15P |
| ツイストバーピッチ | 100P | 50P |

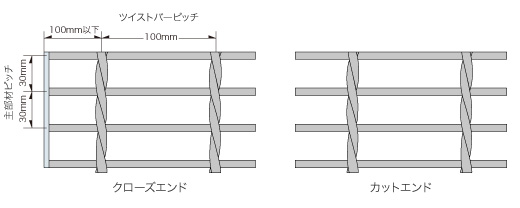

| エンド加工 | クローズエンド | カットエンド |

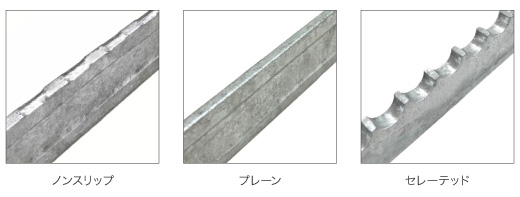

| すべり止め模様 | ノンスリップ （滑り抵抗値BPN40以上） | プレーン／ セレーテッド |
| 表面処理 | 溶融亜鉛めっき | アルミ合金めっき／ ナイロンコーティング |
取付方法について

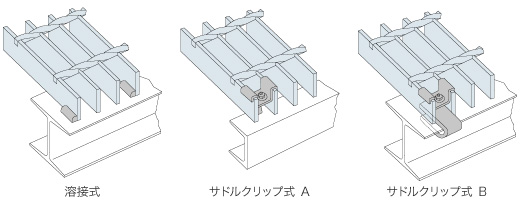

溶接または固定金具（サドルクリップ）で取り付けできます。
特殊加工について

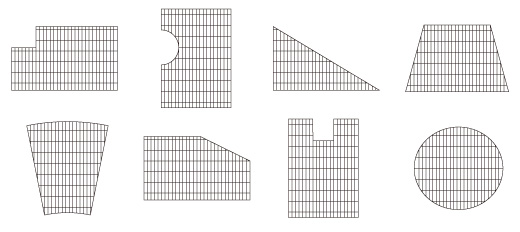

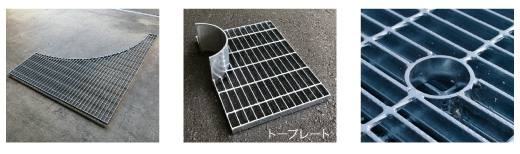

切欠加工、円型切欠加工、トープレート加工など、ご希望に合わせて特殊加工も可能です。
最大サイズと割付方法について

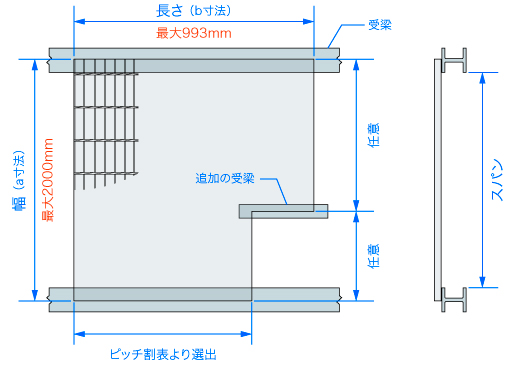

運送または製造の関係上、幅方向（a寸法）は最大2000mm、長さ方向（b寸法）は最大993mmです。
幅方向（a寸法）は任意の寸法でご注文いただけます。長さ方向（b寸法）はピッチ割表より選出してください。
幅方向の両端のかかりしろは、安全のため30mm以上確保してください。片側が受梁から外れる場合は追加の受梁が必要です。
| 主部材3mm 30ピッチ | 63 | 93 | 123 | 153 | 183 | 213 | 243 | 273 |
|---|---|---|---|---|---|---|---|---|
| 303 | 333 | 363 | 393 | 423 | 453 | 483 | 513 | |
| 543 | 573 | 603 | 633 | 663 | 693 | 723 | 753 | |
| 783 | 813 | 843 | 873 | 903 | 933 | 963 | 993 |
- ※
- 上記サイズ以外でも柔軟にご対応致します。
- ※
- メーカーにて割付が必要な場合や、許容誤差、クリアランスについてはお気軽にご相談ください。
軽量床板グレーチングの用途
軽量床板グレーチングは、さまざまな分野でご活用いただけます。
プラント設備
キャットウォーク・歩廊など。
既存設計の図面変更を最小限に軽量化が可能。
発電所・変電所
タービン建屋・ボイラ周りなど。
保守点検時の開閉負担と落下リスクを軽減。
造船・船舶
機関室・甲板・船内通路など。
船体軽量化、積載効率や燃費向上に貢献。
公共施設
上下水道処理場・浄水場など。
CO₂排出量削減で、環境配慮型のインフラ整備に貢献。
工場・クリーンルーム
食品工場・半導体工場など。
開閉作業の負担軽減で労働安全、作業効率向上。
データセンター
設備架台・ケーブルピットなど。
構造荷重を抑えつつ、低炭素化でGX時代のデータセンターに。
認証・評価について
弊社の製品・工場は、第三者機関による評価・認証を取得しています。
ハイテン鋼製グレーチングについて
- 公共建築協会 評価書取得
- 第2回素形材連携経営賞 素形材センター会長賞 受賞
- 岐阜県産業経済振興センター事業可能性評価（最高Aランク取得）
- 国土交通省 新技術情報システムNETIS登録(10年間の掲載期間終了)
弊社・加工工場について
- 品質マネジメントシステム認証取得(ISO 9001)
- JIS表示認証取得（JIS H8641 溶融亜鉛めっき）
- SBT認定取得(温室効果ガス削減目標が国際基準に適合していることを示す認定)
お問い合わせ
製品仕様や適用条件、お見積りなど、軽量床板グレーチングに関するご相談を承っております。ご不明な点がございましたら、お気軽にお問い合わせください。
