バキュームグレーチング -側溝かさあげ用-

豪雨の道路排水を強化して水害を防ぐ

防災-豪雨対応-と 防犯-盗難防止-が 標準装備
なのに一般的なスチールグレーチングと同価格

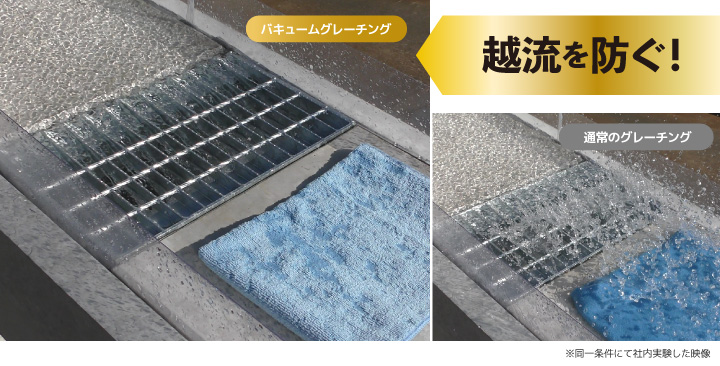

越流を防止する豪雨対応グレーチング

バキュームグレーチングは集中豪雨を吸いつくす驚異の排水力と、金属盗難から被害を防ぐ防犯機能のついた防災型のグレーチングです。

集中豪雨の増加と道路の対策

近年、短時間で局地的に大量の雨が降る集中豪雨の発生が増加しています。軍事のゲリラに例えて「ゲリラ豪雨」とも呼ばれます。

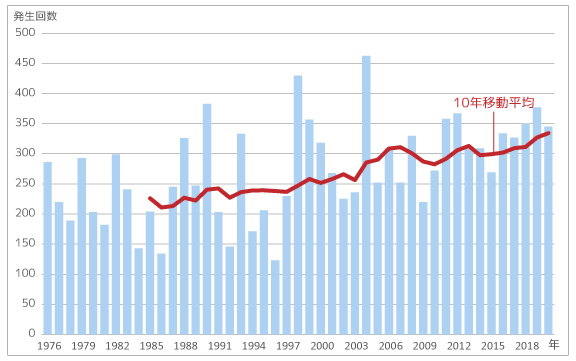

1時間降水量50mm以上の年間発生回数

越流を防止する豪雨対応グレーチング
気象庁アメダスより

道路に求められる防災整備のニーズ

内閣府の「道路に関する世論調査」では、力を入れてほしい道路整備で「大地震や津波、大雨、大雪などによる災害に備えた対策」が全体の64.0%で1位となり、災害対策への期待が一番高いということがわかります。

力を入れてほしい道路整備 上位8項目 <複数回答>

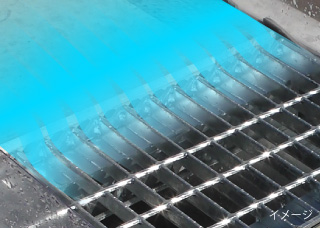

グレーチングから雨水を効率よく排水
令和3年10月内閣府発表「道路に関する世論調査」の概要より

防災型のグレーチング

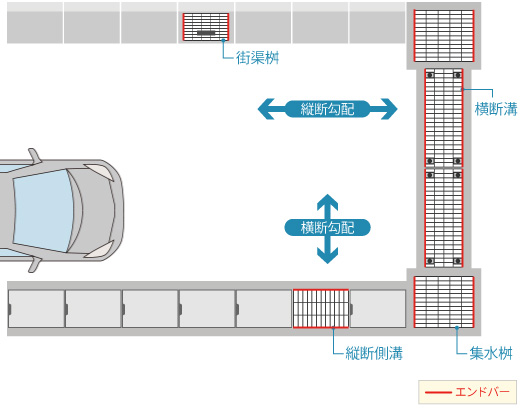

急勾配でも豪雨に対応する驚異の排水能力

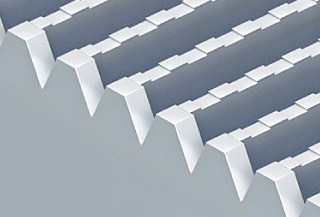

バキュームグレーチングの独特な形状のエンドバー

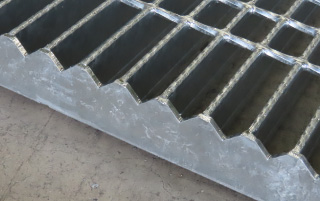

上流からの雨水を吸い込むエンドバー形状

バキュームグレーチングは、独自のV型切り欠き加工技術を施したエンドバーを採用。急勾配でも上流の水をスムーズに側溝内へ排水します。

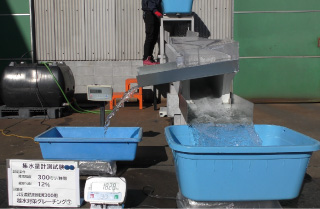

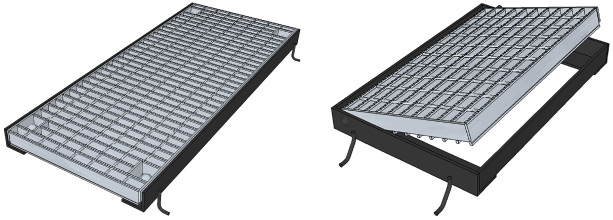

通常のエンドバーとの比較

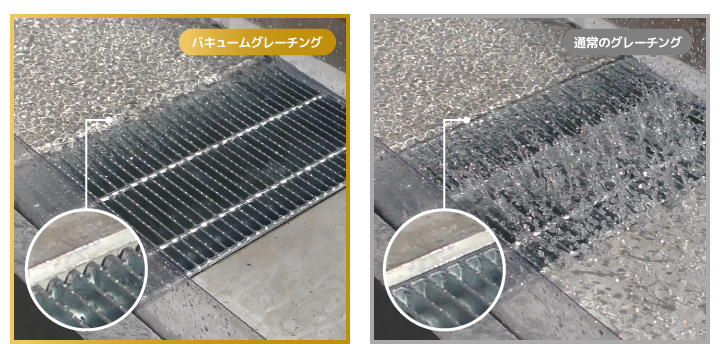

V型切り欠き加工ありのエンドバーと通常のエンドバーの比較
V型切り欠き加工ありのエンドバーと通常のエンドバーの比較

軽量化を実現した新しい梁構造

JIS道路側溝に設置する場合の主部材の向きの比較
バキュームグレーチングの梁構造

バキュームグレーチングは2種類の梁を活用した構造で強度を担保。通常よりも主部材サイズを小さくすることで軽量化を実現しています。

グレーチング盗難被害を防ぐ防犯機能

グレーチング盗難を防ぐロック機能
グレーチング盗難を防ぐロック機能

コンクリート蓋の自重を利用したロック機能を標準採用。金属盗難の被害を受けやすい側溝用グレーチングの防犯力を高めます。

※ロック機能が不要の場合は金具を外した状態でもご使用できます。

盗難を防ぐために蓋をコンクリート製にすると…?

金属の値段が上がれば転売目的の盗難も増える傾向にある。このような背景から、盗まれないためにはコンクリート製の蓋に切り替えればよいのでは?という考えがあります。防犯効果は上がると思われますが豪雨時の排水性の低下は顕著に現れます。

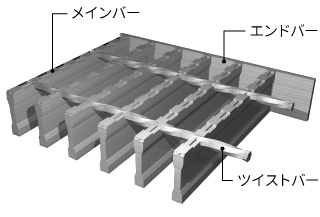

グレーチングの構造
手掛け穴から排水しきれず下流に越流する様子

跳ね上がり・浮き上がり対策

ロック機能によって車両通行時のグレーチング蓋跳ね上がり事故や、蓋の浮上・飛散を防ぎます。

※ロック機能が不要の場合は金具を外した状態でもご使用できます。

その他の跳ね上がり対策についてはこちら
»グレーチングの跳ね上がり原因と固定方法

ノンスリップ細目タイプでバリアフリー

滑り抵抗値BPNとグリップ模様
すべり抵抗値(BPN)40以上のグリップ模様

バキュームグレーチングはベビーカーの車輪やハイヒールがはまりにくく、雨の日も滑りにくい細目ノンスリップタイプが標準仕様。歩行者にやさしいバリアフリーなグレーチングです。

※砂利などの目詰まりが心配な場所にはあら目タイプも対応可能です。

すべり抵抗値についてはこちら
»滑り抵抗値BPNとグリップ模様

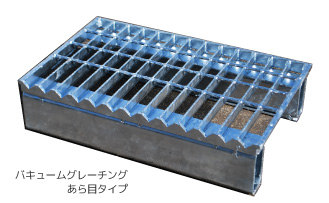

バキュームグレーチングあら目タイプ

環境配慮型のエコノミーなグレーチング

クウォーターサイズ

バキュームグレーチングの規格サイズは従来のハーフサイズ(L=500)のさらに半分のクウォーターサイズ(L=250)。従来鋼より強度の高いハイテン鋼を活用しバキューム構造を実現したことで小さくても十分な排水機能を維持しています。

大きさも重量も約半分で鉄資源削減、製造時・運搬時の環境負荷低減に貢献します。

ハイテン鋼を使用したグレーチングについて

強靭なハイテン鋼を日本で初めて道路用鋼製蓋に採用し環境配慮型として誕生したハイテングレーチング。薄肉・軽量化による環境メリットが多く、鉄資源削減や環境負荷低減に配慮しています。

ハイテングレーチングについては詳しくはこちら
»ハイテングレーチング

軽量・省資源・機能的になっても価格は同じ

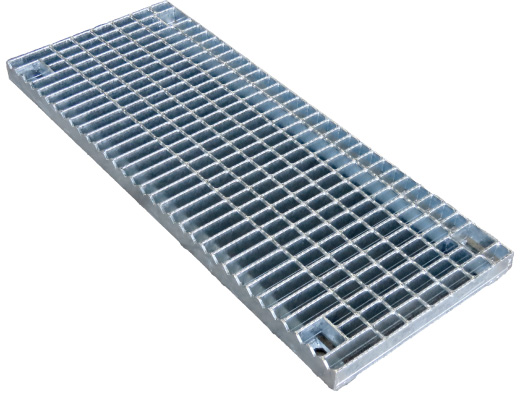

盗難防止金具付き細目グレーチング

バキュームグレーチングは、豪雨対応や盗難対策などが標準仕様でありながら、価格は従来タイプのグレーチング(L=500mm)と同一です。

バキュームグレーチング規格サイズ

JIS道路側溝用 ハイテン鋼製グレーチング防災型 T-25

溝幅 型式記号 呼称寸法 重量 図面ダウンロード
250用 KJH-VQ 250x360x19/90 8.2kg PDF DXF
300用 KJH-VQ 250x410x19/95 9.6kg PDF DXF
400用 KJH-VQ 250x510x19/110 12.7kg PDF DXF
500用 KJH-VQ 250x620x19/125 16.5kg PDF DXF

※自由勾配側溝、県型側溝など上記サイズ以外はお問い合わせください。

主部材:
ハイテン鋼(SS540)
表面処理:
溶融亜鉛メッキ仕上げ
ロック金具:
片側1か所付

バキュームグレーチング施工方法

グレーチングの向き

V型の切り欠き加工が上流側、ロック金具が下流側にくるように設置してください。

バキュームグレーチングの設置の向き
バキュームグレーチングの設置の向き

ロック金具の取付

隣り合うコンクリート蓋の下面に金具がくるように金具の穴位置を調整し、ボルトを通して固定してください。

ロック金具の取り付け方
ロック金具の取り付け方
