U字溝・かさあげタイプの側溝に
ポンと置くだけでロックができるグレーチング
ポン置くロックグレーチングは、側溝に落とし込むだけで自動でロックがかかる固定式グレーチングです。
特殊な外れ止め金具により側溝にしっかりと固定され、盗難防止や跳ね上がり防止に効果的です。
グレーチングの盗難について

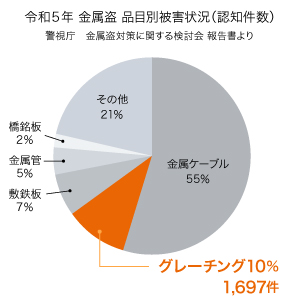

増加する金属類の盗難
金属価格の高騰によりケーブルやグレーチングなど、金属類の盗難は年々増えています。特に固定機能がないグレーチングは短時間で外してしまうことができるため狙われやすい傾向にあるようです。盗難被害に遭うと道路に大きな穴が開いた状態になり大変危険で大事故を引き起こす可能性があります。

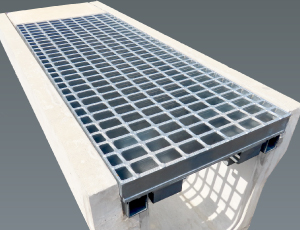

U字溝・かさあげタイプ用の盗難対策グレーチング

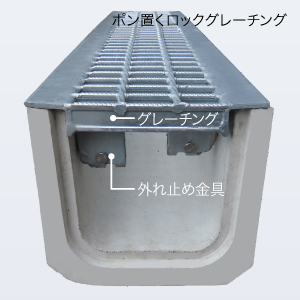

外れ止め金具が付いたグレーチング

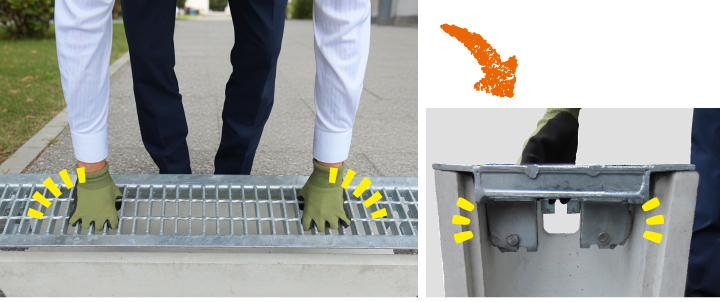

ポン・置く・ロック グレーチングとは

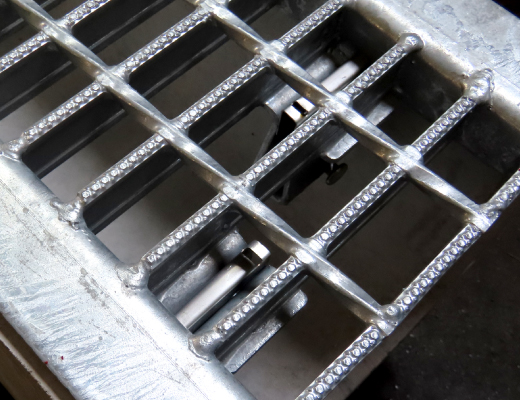

U字溝またはかさ上げタイプのグレーチング裏側に、特殊な外れ止め金具が溶接されており、側溝にはめ込むと摩擦力で強固に固定されるグレーチングです。
ポン置くロックグレーチングの特長

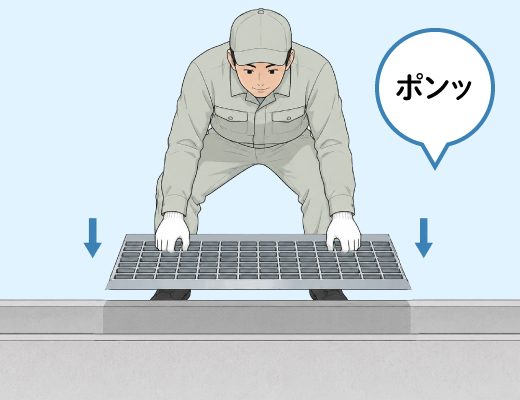

施工性｜自動で簡単ロック
側溝への加工や部品の取り付けは不要。蓋をはめるだけで自動でロックがかかり設置が簡単です。

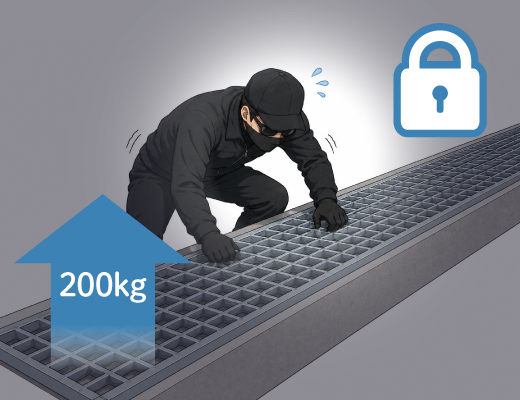

防犯性｜200kgでも外れない
外れ止め金具により、200㎏の力で引っ張っても外れないため金属盗難被害から守ります。

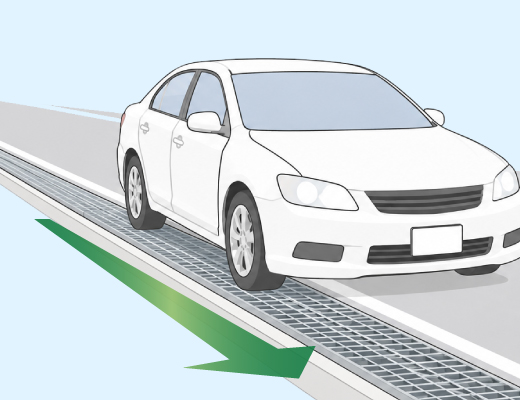

安定性｜跳ね上がり対策
４隅の外れ止め金具が強固に固定し、グレーチングの跳ね上がりによる車両破損や騒音を防止します。

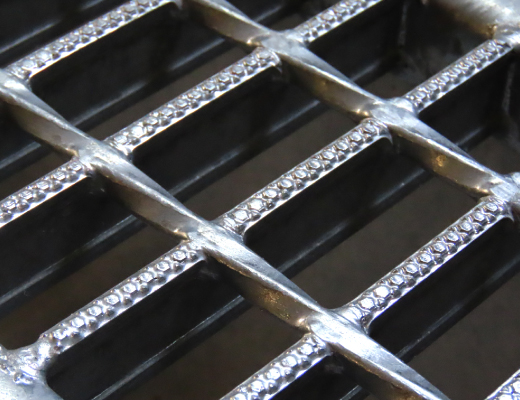

安全性｜滑り止め模様
全サイズにグリップ模様つきの滑り止めを標準仕様とし、歩行者の転倒を防ぎます。
耐久性｜長期使用も安心
固定部分にステンレスを使用しているため防錆効果が高く屋外環境でも長期間安心して使用可能です。
汎用性｜U字溝対応
固定が難しかった落ち蓋式側溝・U字溝ツバ付きタイプを標準ラインナップとしてご用意しています。

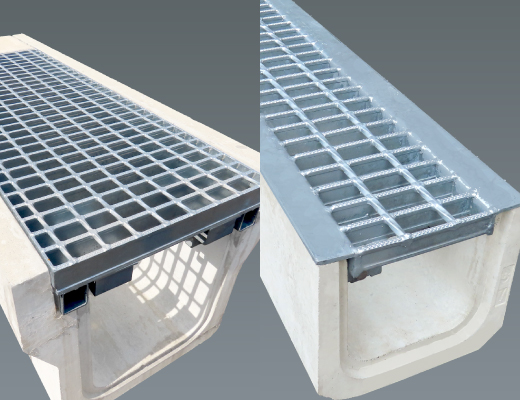

規格品ラインナップ
ポン・置く・ロック グレーチング
JIS道路側溝用かさあげ

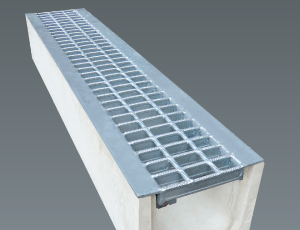

U字溝用ツバ付き
| 用途区分 | JIS道路側溝用かさあげ | U字溝用 ツバ付き |
|---|---|---|
| 溝幅 | 250・300・400・500用 | 150・180・200・240・300用 |
| 耐荷重 | T-25・T-14・T-2・歩道用 | T-14・T-6・T-2・歩道用 |
| 仕様 | あら目・細目 | あら目・細目 |
| 材質 | グレーチング：圧接式・スチール製（SS400）・溶融亜鉛めっき 外れ止め金具：ステンレス製 | |
上記以外のサイズや各社コンクリート製品については、問い合わせフォームよりお気軽にお問い合わせください。
施工方法

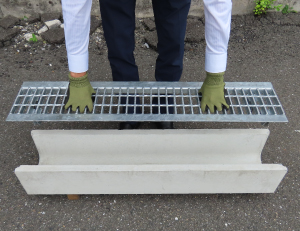

グレーチング取り付け方法
通常の落とし込みグレーチング同様に、側溝に落とし込んで（ツバ付きの場合はアングルを側溝乗せて）設置します。
設置後に持ち上げてロックが効いているか確認してください。
注意事項
- ※
- 外れ止め金具が開いた状態でグレーチングを置いた場合はロックがかかりません。
- ※
- 溝の壁面に土埃や異物がある場合は除去してください。
- ※
- グレーチングを外すときは専用工具（別売）が必要です。
- ※
- 溝とグレーチングの間隔は両側合わせて20mmまでです。それ以上の間隔になると固定できません。
- ※
- 溝の壁面の傾きが5°以上になると固定されない場合があります。
- ※
- 溝の壁表面の粗度により固定具合にバラつきが出る可能性があります。（市販のプレキャスト品は問題ありません。）
- ※
- 外れ止め金具は溶接固定のため金具を現地で既設のグレーチングに取り付けることはできません。
- ※
- 排水有効面積が若干狭くなりますのでご注意ください。
