スリットクリエイター

狭い道路の既設側溝を約3時間でリニューアル!騒音解消・排水機能確保

  • 騒音対策
  • 既設側溝対応
  • 即日解放
現場名
福島県西郷村
日付
2017.07.11

側溝の騒音問題を素早く解決した福島県西郷市の現場

福島県西郷村の中山前道路維持補修工事にて全長12mにスリットクリエイターが施工されました。





幅員の狭い道路で側溝の騒音問題

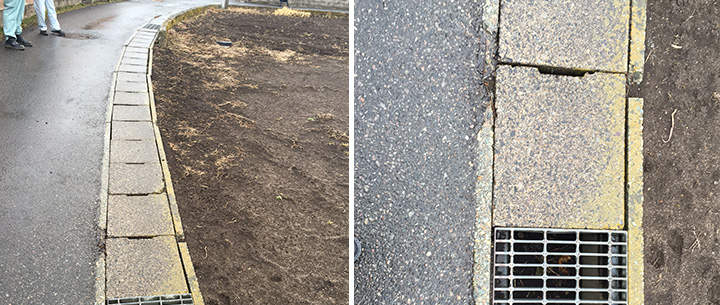

工事が行われたのは、福島県内の住宅と畑の間にある道路の側溝です。

道幅が狭いため側溝の上を車両が通過する事が度々あり、既設の側溝が傷んでコンクリートが欠けている箇所が見られました。

このような状況から、コンクリート蓋のガタツキが起き騒音問題を発生させておりました。





素早く工事を終わらせたい道路状況



現場は狭い道路であるため、工事による長期の交通規制は近隣住民の方にとって大変不便な状況になります。

そのため、工事を素早く終わらせることが望まれておりました。





時間も手間もかからない工法



そこで、既設側溝を手早く改修できるLSハイテンスリットクリエイターが施工されることになりました。

LSハイテンスリットクリエイターはハイテン鋼製のスリット型排水埋設蓋です。

既設側溝に敷設してアスファルト舗装材で埋めるだけなので、特殊な工具を使用しなくても素早く施工できます。

また、排水部分はスリット幅・高さ・位置を自由に設計できるため、現場によっての様々な対応が可能です。





施工手順



今回使用した製品は溝幅300用、長さ1000mmで重さ23.2kgのグレーチング付センタースリットタイプです。

・まず、既設コンクリート蓋を取り払い、スリットクリエイターを設置します。

・グレーチング部分をさけてアスファルト舗装材を転圧していきます。

・冷却したら施工完了です。





騒音の発生しない排水できる側溝に



全長12mの工事は約3時間で終了し、周辺への工事の影響は最小で済みました。

側溝を埋めたことで、側溝の上を車両が通過しても騒音が発生することがなくなりました。

また、グレーチングから表面排水できるため、大雨の際も雨水を取り込むことができて安心です。

さらに、グレーチングはボルト固定されているため、ガタツキや騒音の心配もありません。



施工後の感想



施工業者の方には「打ち合わせ通りスムーズにできた。問題も特にない。」とお言葉をいただきました。
