EZメタルウォール

土砂流入防止対策(法面の桝蓋)|狭いスペースでも短納期な土留め工事

  • 簡単取付
  • 工期短縮
  • 重機不要
現場名
岩手県陸前高田市
日付
2018.04.18

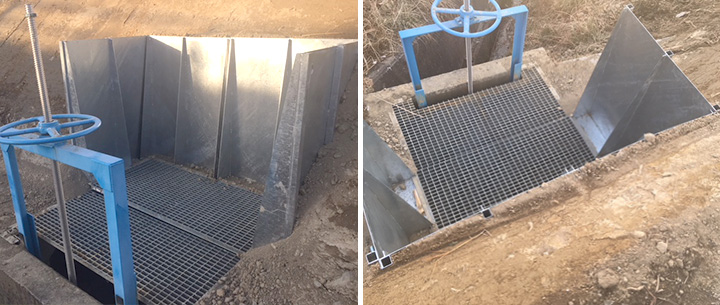

法面の集水桝を鋼製擁壁で土留め工事を行った現場 岩手県陸前高田市

法面の集水桝を鋼製擁壁で土留め工事を行った現場 岩手県陸前高田市



岩手県陸前高田市にてEZメタルウォールが施工されました。



法面の大型桝が土砂で埋まる

現場は市道下の法面に設置された1500×1500mmの大型桝で、急な斜面からの土砂が桝に流れ込み問題となっておりました。

設置されていた蓋(グレーチング)の上にも土砂が積み上げられ、排水機能を果たせていない状況でした。蓋も上げられないため点検もできず、水門がなければ桝がどこにあるかもわからない状態でした。

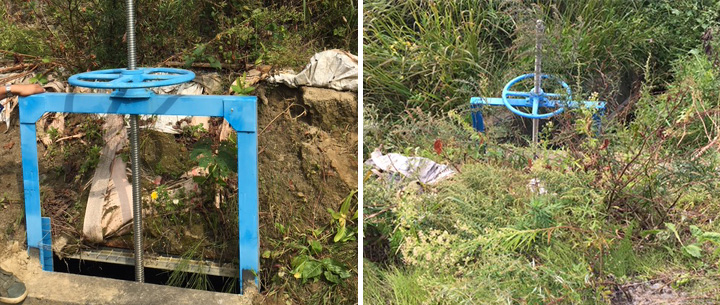

土砂で埋もれた法面の集水桝

土砂で埋もれた法面の集水桝





法面土砂の対策

しかし、法面が急勾配なことから土砂を取り除いても、再びまた流れ込んでしまいます。また、そうならないための法面保護工事では大掛かりになり予算もかかってしまいます。





コンクリート製品(L型擁壁)での検討

このような現場ではコンクリート製L型擁壁を設置する工法も用いられますが、基礎コンクリート打設のために製品の約2倍のスペースが必要です。市道との距離が近い今回の現場では、道路の一部を掘り起こさなければならず車輌の通行止めなど、工期が長くなることやトータルコストを考えると不向きとなります。

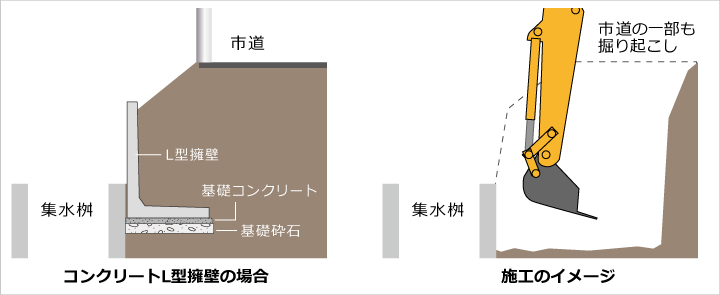

コンクリートL型擁壁の場合





鋼製擁壁EZメタルウォールでの最速工法

そこで、集水桝の側壁(法面側と左右両サイド)にハイテン鋼製擁壁「EZメタルウォール」を設置した高さ1200mmの土留め擁壁設置工事が行われました。

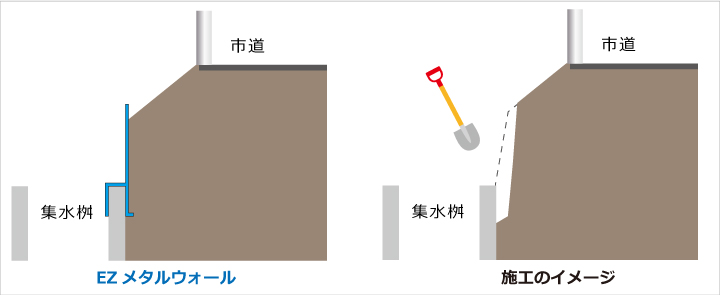

EZメタルウォールで集水桝をかさあげ

集水桝に鋼製擁壁を設置した現場



EZメタルウォールを使用した工法なら集水桝の側面を掘り起こし、立てかけていくだけなので数時間で工事が完了しました。

急勾配の法面や施工スペースに制限がある現場、重機が入れない狭小地などに最適な工法です。

ハイテン鋼製擁壁EZメタルウォール(イージーメタルウォール)

ハイテン鋼製擁壁の設置工事





従来工法との歩掛費比較

長くかかる工期や施工スペース、大型重機などトータルの歩掛コストを比較すると、EZメタルウォールは大幅なメリットがあります。

コンクリートL型擁壁 EZメタルウォール
擁壁高さ 1600mm 1600mm
製品長さ 1000mm 948mm
上載荷重条件 10kN/m2 10kN/m2
重量 約764kg 約96kg
基礎コンクリート 必要 不要
 歩掛 ラフタークレーン、
ポンプ車などの
大型重機が必要
バックホウや
ユニック車など
工期  約1週間 4時間

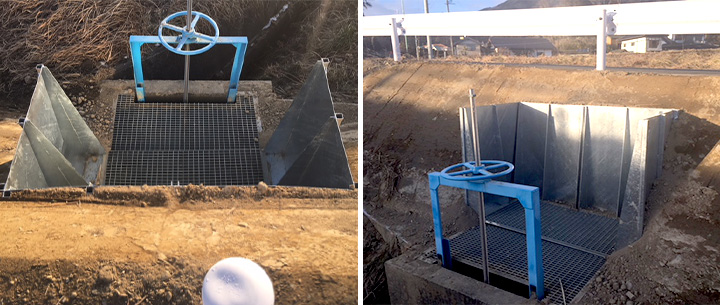

土留め対策で土砂の流れ込みを防ぎ集水桝が復活

工事は開始から4時間で無事終了しました。設置されたEZメタルウォールが土留め効果を発揮しています。

集水桝の排水機能も復活し、グレーチングも開閉できるようになったため管理・点検が容易になりました。

土留め効果を発揮する鋼製擁壁





お客様の声

施工された業者様 「特に問題はなく、予定通りに工事が終わりました。」

陸前高田市役所ご担当者様 「問題だった現場がきれいに解決できて良かったです。」





EZメタルウォールについて

EZメタルウォールは強度が高くて軽量な鋼材、「ハイテン鋼」で出来ておりコンクリート製擁壁に比べて軽量かつ、加工性にも優れており現場に合わせて自由な形状で設計できます。

道路側溝、農業用水路、小段水路、集水桝など全国の自治体で施工されています。ぜひ、ご検討ください。

ハイテン鋼製擁壁EZメタルウォール

製品詳細ページはこちら

その他の施工実績を見る





水路嵩上げの工法紹介動画

特長や施工方法をわかりやすく簡単にまとめた約90秒の動画です。ぜひご覧ください!
