LSハイテングレーチング 一般側溝用みぞぶた 細目

グレーチングの宝機材

LSハイテングレーチング 一般側溝用みぞぶた 細目

LSハイテングレーチング 一般側溝用みぞぶた 細目

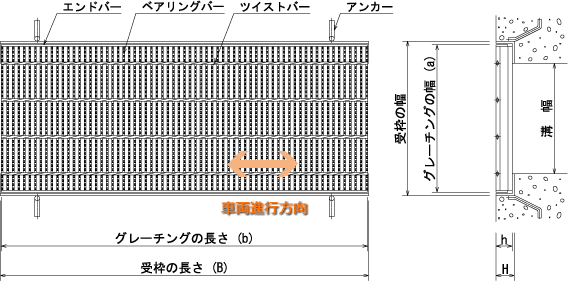

型式記号について

NGH38-40
N ハイテン5ミリアイバータイプ
G 一般側溝用
H 細目
38 主部材の高さ38mm
40 溝幅400mm
KGH19-40
K ハイテン3ミリアイバータイプ/2.5ミリフラットバータイプ
G 一般側溝用
H 細目
19 主部材の高さ19mm
40 溝幅400mm

荷重条件

  • 25t
  • 20t
  • 14t
  • 2t
  • 歩道

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラLSハイテングレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 KGH25-20 300×995×25 13.8 L6×31×60 8.2 22.0 DXF形式
250 KGH32-25 350×995×32 20.0 L6×38×60 9.0 29.0 DXF形式
300 KGH32-30 400×995×32 22.8 L6×38×60 9.0 31.8 DXF形式
350 NGH32-35 450×995×32 33.9 L6×38×60 9.0 42.9 DXF形式
400 NGH38-40 500×995×38 43.9 L6×44×60 9.6 53.5 DXF形式
450 NGH44-45 550×995×44 55.2 L6×50×60 10.2 65.4 DXF形式
500 NGH44-50 600×995×44 60.2 L6×50×60 10.2 70.4 DXF形式

20tT-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラLSハイテングレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 KGH25-20 300×995×25 13.8 L6×31×60 8.2 22.0 DXF形式
250 KGH25-25 350×995×25 15.9 L6×31×60 8.2 24.1 DXF形式
300 KGH32-30 400×995×32 22.8 L6×38×60 9.0 31.8 DXF形式
350 NGH32-35 450×995×32 33.9 L6×38×60 9.0 42.9 DXF形式
400 NGH32-40 500×995×32 37.6 L6×38×60 9.0 46.6 DXF形式
450 NGH38-45 550×995×38 48.1 L6×44×60 9.6 57.7 DXF形式
500 NGH44-50 600×995×44 60.2 L6×50×60 10.2 70.4 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラLSハイテングレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 KGH25-20 300×995×25 13.8 L6×31×60 8.2 22.0 DXF形式
250 KGH25-25 350×995×25 15.9 L6×31×60 8.2 24.1 DXF形式
300 KGH25-30 400×995×25 18.1 L6×31×60 8.2 26.3 DXF形式
350 KGH32-35 450×995×32 25.3 L6×38×60 9.0 34.3 DXF形式
400 KGH32-40 500×995×32 27.5 L6×38×60 9.0 36.5 DXF形式
450 NGH32-45 550×995×32 41.2 L6×38×60 9.0 50.2 DXF形式
500 NGH38-50 600×995×38 52.5 L6×44×60 9.6 62.1 DXF形式

2tT-2

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラLSハイテングレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 KGH19-20 300×995×19 11.5 L4.5×23.5×58.5 5.8 17.3 DXF形式
250 KGH19-25 350×995×19 13.2 L4.5×23.5×58.5 5.8 19.0 DXF形式
300 KGH19-30 400×995×19 15.1 L4.5×23.5×58.5 5.8 20.9 DXF形式
350 KGH25-35 450×995×25 20.1 L6×31×60 8.2 28.3 DXF形式
400 KGH25-40 500×995×25 22.4 L6×31×60 8.2 30.6 DXF形式
450 KGH25-45 550×995×25 24.4 L6×31×60 8.2 32.6 DXF形式
500 KGH25-50 600×995×25 26.6 L6×31×60 8.2 34.8 DXF形式

歩道歩道用

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラLSハイテングレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 KGH19-20 300×995×19 11.5 L4.5×23.5×58.5 5.8 17.3 DXF形式
250 KGH19-25 350×995×19 13.2 L4.5×23.5×58.5 5.8 19.0 DXF形式
300 KGH19-30 400×995×19 15.1 L4.5×23.5×58.5 5.8 20.9 DXF形式
350 KGH19-35 450×995×19 16.7 L4.5×23.5×58.5 5.8 22.5 DXF形式
400 KGH19-40 500×995×19 18.6 L4.5×23.5×58.5 5.8 24.4 DXF形式
450 KGH19-45 550×995×19 20.2 L4.5×23.5×58.5 5.8 26.0 DXF形式
500 KGH19-50 600×995×19 22.1 L4.5×23.5×58.5 5.8 27.9 DXF形式
