LSハイテングレーチング 自由勾配側溝用かさあげ 細目

グレーチングの宝機材

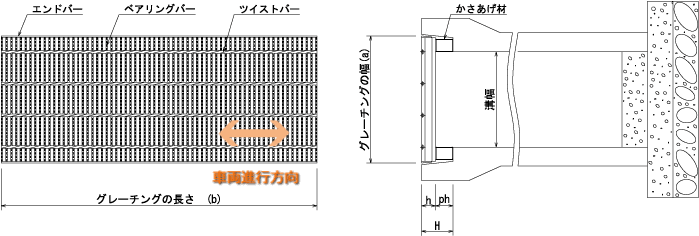

LSハイテングレーチング 自由勾配側溝用かさあげ 細目

LSハイテングレーチング 自由勾配側溝用かさあげ 細目

型式記号について

NVH38-40A
N ハイテン5ミリアイバータイプ
V 自由勾配側溝用(VS側溝・可変側溝)
H 細目
38 主部材の高さ38mm
40 溝幅400mm
A 公称長さL1000mm
B 公称長さL500mm
KVH19-30B
K ハイテン3ミリアイバータイプ/2.5ミリフラットバータイプ
V 自由勾配側溝用(VS側溝・可変側溝)
H 細目
19 主部材の高さ19mm
30 溝幅300mm
A 公称長さL1000mm
B 公称長さL500mm

防音ゴム

HGR型ゴム【標準品】

HGR型ゴム【標準品】
長さ L=500 L=995
価格 本体価格+\1,000 本体価格+\2,000

ZGR型ゴム

ZGR型ゴム
長さ L=500 L=995
価格 本体価格+\2,100 本体価格+\3,500

荷重条件

  • 25t
  • 20t
  • 14t
  • 2t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅(mm) 型式記号 タカラLSハイテングレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
300 KVH32-30 A 395×995×32+60 29.7 95 DXF形式 DXF形式
B 395×494×32+60 14.8 DXF形式 DXF形式
400 NVH38-40 A 495×995×38+70 51.6 110 DXF形式 DXF形式
B 495×495×38+70 26.0 DXF形式 DXF形式
500 NVH44-50 A 595×995×44+80 70.5 125 DXF形式 DXF形式
B 595×495×44+80 35.5 DXF形式 DXF形式
600 NVH55-60 A 695×995×55+85 97.2 140 DXF形式 DXF形式
B 695×495×55+85 49.1 DXF形式 DXF形式

20tT-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅(mm) 型式記号 タカラLSハイテングレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
300 KVH32-30 A 395×995×32+60 29.7 95 DXF形式 DXF形式
B 395×494×32+60 14.8 DXF形式 DXF形式
400 NVH32-40 A 495×995×32+75 45.8 110 DXF形式 DXF形式
B 495×495×32+75 23.0 DXF形式 DXF形式
500 NVH44-50 A 595×995×44+80 70.5 125 DXF形式 DXF形式
B 595×495×44+80 35.5 DXF形式 DXF形式
600 NVH50-60 A 695×995×50+90 89.3 140 DXF形式 DXF形式
B 695×495×50+90 45.0 DXF形式 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅(mm) 型式記号 タカラLSハイテングレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
300 KVH25-30 A 395×995×25+70 25.9 95 DXF形式 DXF形式
B 395×494×25+70 12.9 DXF形式 DXF形式
400 KVH32-40 A 495×995×32+75 36.3 110 DXF形式 DXF形式
B 495×494×32+75 18.1 DXF形式 DXF形式
500 NVH38-50 A 595×995×38+85 63.8 125 DXF形式 DXF形式
B 595×495×38+85 32.1 DXF形式 DXF形式
600 NVH44-60 A 695×995×44+95 81.4 140 DXF形式 DXF形式
B 695×495×44+95 41.0 DXF形式 DXF形式

2tT-2

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅(mm) 型式記号 タカラLSハイテングレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
300 KVH19-30 A 395×995×19+75 23.3 95 DXF形式 DXF形式
B 395×494×19+75 11.7 DXF形式 DXF形式
400 KVH25-40 A 495×995×25+85 33.8 110 DXF形式 DXF形式
B 495×494×25+85 16.9 DXF形式 DXF形式
500 KVH25-50 A 595×995×25+100 39.2 125 DXF形式 DXF形式
B 595×494×25+100 19.6 DXF形式 DXF形式
600 KVH25-60 A 695×995×25+115 44.7 140 DXF形式 DXF形式
B 695×494×25+115 22.4 DXF形式 DXF形式
