LSハイテングレーチング 110度開閉式ますぶた 細目

グレーチングの宝機材

LSハイテングレーチング 110度開閉式ますぶた 細目

LSハイテングレーチング 110度開閉式ますぶた 細目

型式記号について

NLH38-35
N ハイテン5ミリアイバータイプ
L 110度開閉式
H 細目
38 主部材の高さ38mm
35 ます穴300×500mm
KLH25-44
K ハイテン3ミリアイバータイプ/2.5ミリフラットバータイプ
L 110度開閉式
H 細目
25 主部材の高さ25mm
44 ます穴400×400mm

荷重条件

  • 25t
  • 20t
  • 14t
  • 2t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

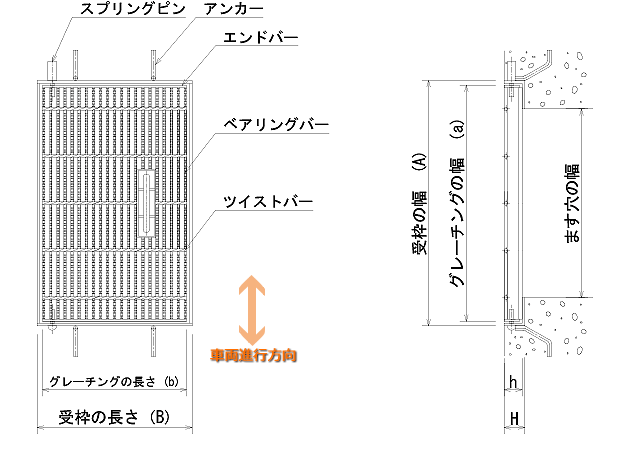

細目 ます穴(mm) 型式記号 タカラLSハイテングレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 NLH32-34 500×305×32 12.0 2Lピン520×339×38 5.6 17.6 DXF形式
400×400 NLH32-44 500×395×32 15.4 2Lピン520×429×38 6.4 21.8 DXF形式
300×500 NLH38-35 600×305×38 16.6 2Lピン620×339×44 6.8 23.4 DXF形式
400×500 NLH38-45 600×395×38 21.4 2Lピン620×429×44 7.7 29.1 DXF形式

20tT-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 ます穴(mm) 型式記号 タカラLSハイテングレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 NLH32-34 500×305×32 12.0 2Lピン520×339×38 5.6 17.6 DXF形式
400×400 NLH32-44 500×395×32 15.4 2Lピン520×429×38 6.4 21.8 DXF形式
300×500 NLH32-35 600×305×32 14.3 2Lピン620×339×38 6.0 20.3 DXF形式
400×500 NLH32-45 600×395×32 18.3 2Lピン620×427×38 6.8 25.1 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 ます穴(mm) 型式記号 タカラLSハイテングレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 KLH32-34 500×293×32 8.4 2Lピン520×327×38 5.4 13.8 DXF形式
400×400 KLH32-44 500×393×32 11.2 2Lピン520×429×38 6.4 17.5 DXF形式
300×500 KLH32-35 600×293×32 10.0 2Lピン620×327×38 5.9 15.9 DXF形式
400×500 KLH32-45 600×393×32 13.4 2Lピン620×427×38 6.8 20.2 DXF形式

2tT-2

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 ます穴(mm) 型式記号 タカラLSハイテングレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 KLH25-34 500×293×25 6.7 2Lピン520×327×31 4.7 11.4 DXF形式
400×400 KLH25-44 500×393×25 8.9 2Lピン520×427×31 5.5 14.4 DXF形式
300×500 KLH25-35 600×293×25 8.0 2Lピン620×327×31 4.9 12.9 DXF形式
400×500 KLH25-45 600×393×25 10.6 2Lピン620×429×31 5.9 16.4 DXF形式
