スチールグレーチング 一般側溝用みぞぶた あら目

スチールグレーチング 一般側溝用みぞぶた あら目

型式記号について

TGP50-30
T グリップアイバー7ミリタイプ/5ミリタイプ
G 一般側溝用
P ツイスト50ピッチ
50 主部材の高さ50mm
30 溝幅300mm
EGP19-20
E グリップフラットバー3ミリタイプ
G 一般側溝用
P ツイスト50ピッチ
19 主部材の高さ19mm
20 溝幅200mm

荷重条件

  • 25t
  • 20t
  • 14t
  • 2t
  • 歩道

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)

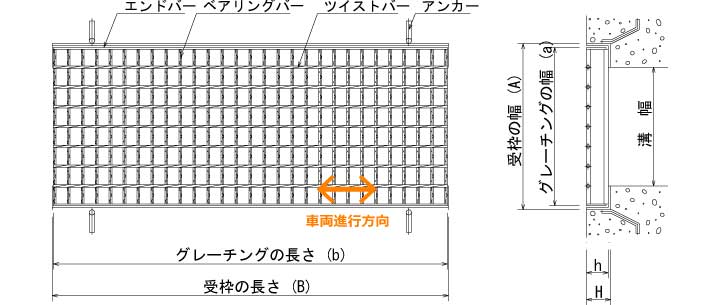

型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 TGP44-20 300×995×44 16.4 L6×50×60 10.2 26.6 DXF形式
250 TGP44-25 350×995×44 19.2 L6×50×60 10.2 29.4 DXF形式
300 TGP50-30 400×995×50 28.6 L6×56×60 11.3 39.9 DXF形式
350 TGP55-35 450×995×55 34.9 L6×61×60 11.6 46.5 DXF形式
400 TGP65-40 500×995×65 45.1 L6×71×60 12.3 57.4 DXF形式
450 TGP75-45 550×995×75 56.8 L6×81×60 13.1 69.9 DXF形式
500 TGP90-50 600×995×90 73.1 L6×96×60 14.8 87.9 DXF形式
550 TGP90-55 650×995×90 79.2 L6×96×60 14.8 94.0 DXF形式
600 TGP100-60 700×995×100 94.8 L6×106×60 16.0 110.8 DXF形式

20tT-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 TGP38-20 300×995×38 14.5 L6×44×60 9.6 24.1 DXF形式
250 TGP44-25 350×995×44 19.2 L6×50×60 10.2 29.4 DXF形式
300 TGP50-30 400×995×50 28.6 L6×56×60 11.3 39.9 DXF形式
350 TGP55-35 450×995×55 34.9 L6×61×60 11.6 46.5 DXF形式
400 TGP55-40 500×995×55 38.8 L6×61×60 11.6 50.4 DXF形式
450 TGP65-45 550×995×65 49.6 L6×71×60 12.3 61.9 DXF形式
500 TGP75-50 600×995×75 62.0 L6×81×60 13.1 75.1 DXF形式
550 TGP75-55 650×995×75 67.2 L6×81×60 13.1 80.3 DXF形式
600 TGP90-60 700×995×90 85.3 L6×96×60 14.8 100.1 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 TGP32-20 300×995×32 12.6 L6×38×60 9.0 21.6 DXF形式
250 TGP38-25 350×995×38 16.9 L6×44×60 9.6 26.5 DXF形式
300 TGP44-30 400×995×44 21.9 L6×50×60 10.2 32.1 DXF形式
350 TGP50-35 450×995×50 32.2 L6×56×60 11.3 43.5 DXF形式
400 TGP50-40 500×995×50 35.8 L6×56×60 11.3 47.1 DXF形式
450 TGP55-45 550×995×55 42.7 L6×61×60 11.6 54.3 DXF形式
500 TGP60-50 600×995×60 50.9 L6×66×60 12.1 63.0 DXF形式
550 TGP65-55 650×995×65 58.6 L6×71×60 12.3 70.9 DXF形式
600 TGP75-60 700×995×75 72.3 L6×81×60 13.1 85.4 DXF形式

2tT-2

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 TGP25-20 300×995×25 10.1 L6×31×60 8.2 18.3 DXF形式
250 TGP25-25 350×995×25 11.8 L6×31×60 8.2 20.0 DXF形式
300 TGP25-30 400×995×25 13.4 L6×31×60 8.2 21.6 DXF形式
350 TGP25-35 450×995×25 15.1 L6×31×60 8.2 23.3 DXF形式
400 TGP32-40 500×995×32 21.0 L6×38×60 9.0 30.0 DXF形式
450 TGP32-45 550×995×32 23.1 L6×38×60 9.0 32.1 DXF形式
500 TGP32-50 600×995×32 25.2 L6×38×60 9.0 34.2 DXF形式
550 TGP32-55 650×995×32 27.2 L6×38×60 9.0 36.2 DXF形式
600 TGP38-60 700×995×38 33.7 L6×44×60 9.6 43.3 DXF形式

歩道歩道用

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
150 EGP19-15 250×993×19 5.5 L4.5×23.5×58.5 5.8 11.3 DXF形式
200 EGP19-20 300×993×19 6.6 L4.5×23.5×58.5 5.8 12.4 DXF形式
250 EGP19-25 350×993×19 7.7 L4.5×23.5×58.5 5.8 13.5 DXF形式
300 EGP19-30 400×993×19 8.8 L4.5×23.5×58.5 5.8 14.6 DXF形式
350 EGP19-35 450×993×19 9.9 L4.5×23.5×58.5 5.8 15.7 DXF形式
400 EGP19-40 500×993×19 11.0 L4.5×23.5×58.5 5.8 16.8 DXF形式
450 EGP19-45 550×993×19 12.1 L4.5×23.5×58.5 5.8 17.9 DXF形式
500 EGP19-50 600×993×19 13.2 L4.5×23.5×58.5 5.8 19.0 DXF形式
550 EGP19-55 650×993×19 14.3 L4.5×23.5×58.5 5.8 20.1 DXF形式
600 EGP19-60 700×993×19 15.4 L4.5×23.5×58.5 5.8 21.2 DXF形式
