スチールグレーチング 110度開閉式ますぶた あら目

グレーチングの宝機材

スチールグレーチング 110度開閉式ますぶた あら目

スチールグレーチング 110度開閉式ますぶた あら目

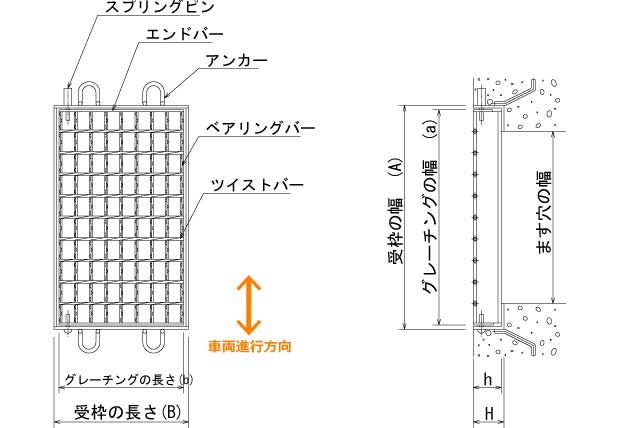

型式記号について

TLP50-34
T グリップアイバー7ミリタイプ/5ミリタイプ
L 110度開閉式
P ツイスト50ピッチ
50 主部材の高さ50mm
34 ます穴300×400mm

荷重条件

  • 25t
  • 20t
  • 14t
  • 2t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 TLP55-34 500×289×55 11.2 2Lピン520×323×61 8.0 19.2 DXF形式
400×400 TLP55-44 500×395×55 15.3 2Lピン520×429×61 9.3 24.6 DXF形式
300×500 TLP65-35 600×289×65 15.6 2Lピン620×323×71 10.0 25.6 DXF形式
400×500 TLP65-45 600×395×65 21.4 2Lピン620×429×71 11.3 32.7 DXF形式

20tT-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 TLP50-34 500×289×50 10.3 2Lピン520×323×56 7.5 17.8 DXF形式
400×400 TLP50-44 500×395×50 14.1 2Lピン520×429×56 8.8 22.9 DXF形式
300×500 TLP55-35 600×289×55 13.4 2Lピン620×323×61 8.8 22.2 DXF形式
400×500 TLP55-45 600×395×55 18.4 2Lピン620×429×61 10.1 28.5 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 TLP44-34 500×305×44 8.4 2Lピン520×339×50 6.9 15.3 DXF形式
400×400 TLP44-44 500×395×44 10.8 2Lピン520×429×50 7.8 18.6 DXF形式
300×500 TLP50-35 600×289×50 12.4 2Lピン620×323×56 8.3 20.7 DXF形式
400×500 TLP50-45 600×395×50 17.0 2Lピン620×429×56 9.5 26.5 DXF形式

t2T-2

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 TLP32-34 500×305×32 6.4 2Lピン520×339×38 5.6 12.0 DXF形式
400×400 TLP32-44 500×395×32 8.3 2Lピン520×429×38 6.4 14.7 DXF形式
300×500 TLP38-35 600×305×38 8.8 2Lピン620×339×44 6.8 15.6 DXF形式
400×500 TLP38-45 600×395×38 11.4 2Lピン620×429×44 7.7 19.1 DXF形式
300×600 TLP38-36 700×305×38 10.3 2Lピン720×339×44 7.3 17.6 DXF形式
400×600 TLP38-46 700×395×38 13.3 2Lピン720×429×44 8.2 21.5 DXF形式
