スチールグレーチング 180度開閉式ますぶた あら目

グレーチングの宝機材

スチールグレーチング 180度開閉式ますぶた あら目

スチールグレーチング 180度開閉式ますぶた あら目

型式記号について

8TLP50-34
8 180度
T グリップアイバー7ミリタイプ/5ミリタイプ
L 開閉式
P ツイスト50ピッチ
50 主部材の高さ50mm
34 ます穴300×400mm

荷重条件

  • 25t
  • 20t
  • 14t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴
(mm)

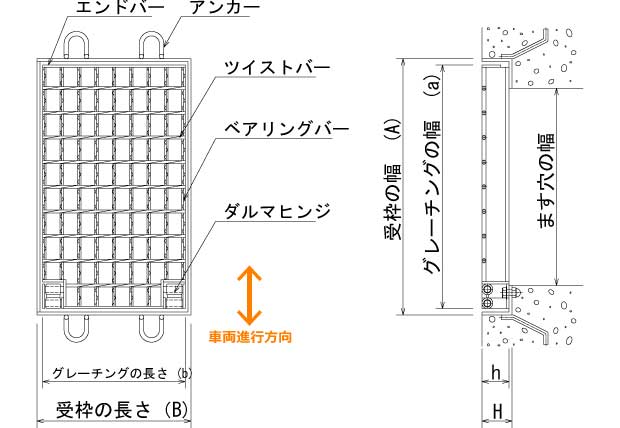

型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 8TLP55-34 494×289×55 11.1 82Lピン520×315×61 8.9 20.0 DXF形式
400×400 8TLP55-44 494×395×55 15.1 82Lピン520×421×61 10.2 25.3 DXF形式
300×500 8TLP65-35 594×289×65 15.5 82Lピン620×315×71 10.9 26.4 DXF形式
400×500 8TLP65-45 594×395×65 21.2 82Lピン620×421×71 12.2 33.4 DXF形式

20tT-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 8TLP50-34 494×289×50 10.2 82Lピン520×315×56 8.5 18.7 DXF形式
400×400 8TLP50-44 494×395×50 14.0 82Lピン520×421×56 9.7 23.7 DXF形式
300×500 8TLP55-35 594×289×55 13.3 82Lピン620×315×61 9.7 23.0 DXF形式
400×500 8TLP55-45 594×395×55 18.2 82Lピン620×421×61 11.0 29.2 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 8TLP44-34 494×305×44 8.3 82Lピン520×331×50 7.8 16.1 DXF形式
400×400 8TLP44-44 494×395×44 10.7 82Lピン520×421×50 8.8 19.5 DXF形式
300×500 8TLP50-35 594×289×50 12.3 82Lピン620×315×56 9.2 21.5 DXF形式
400×500 8TLP50-45 594×395×50 16.8 82Lピン620×421×56 10.4 27.2 DXF形式
