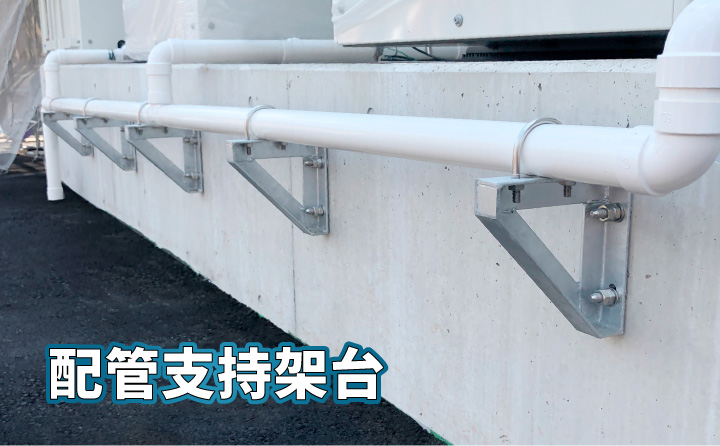

配管支持架台・各種ブラケット・工事用金具
空調設備・給排水衛生設備工事に
三角ブラケット、門型架台、チャンネル等、鋼製金具各種承ります。
現場の状況に適した金物を製作いたします。お見積り、ご注文の際は図面等で形状、仕様材料、寸法、表面処理方法をご指示願います。

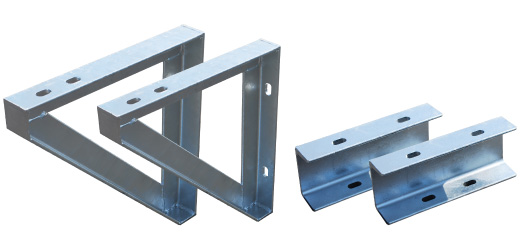

制作例（一例）

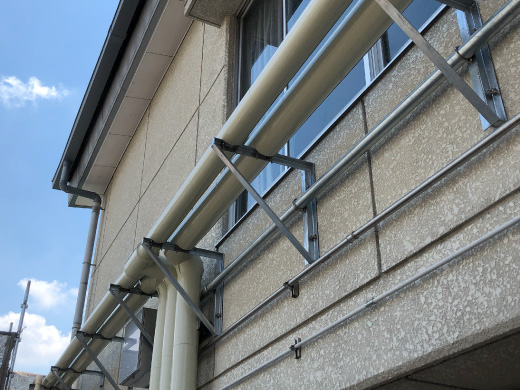

- 三角ブラケット

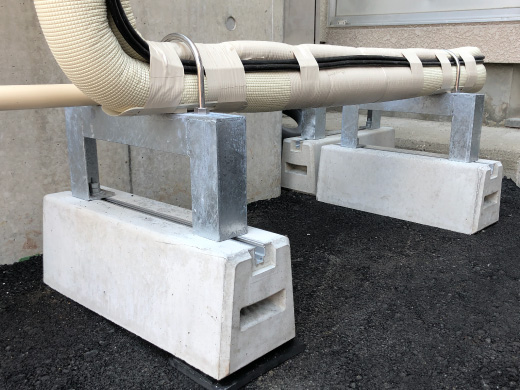

- 門型ブラケット

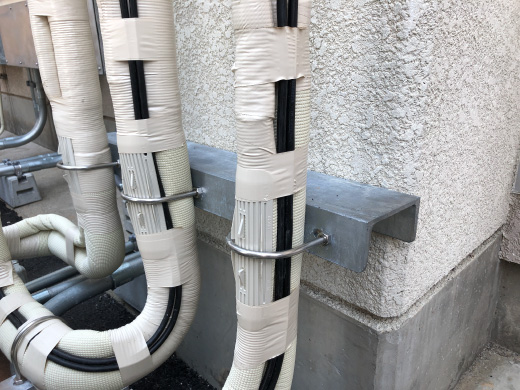

- チャンネル
CAD図面ダウンロード

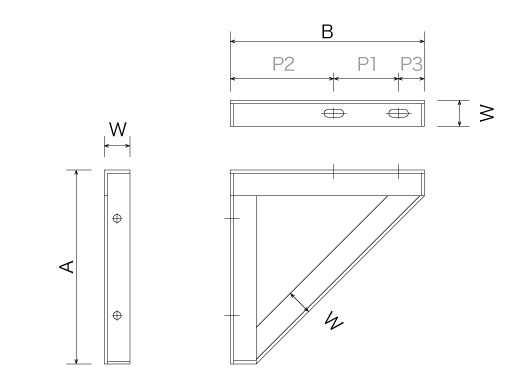

壁取付用三角ブラケット 図面
| ブラケットサイズ （A×B×W） | 使用鋼材 アングルサイズ | 図面ダウンロード | |
|---|---|---|---|
| 250×250×50 | L4×50×50 L6×50×50 | DXF | |
| 300×300×50 | L4×50×50 L6×50×50 | DXF | |
| 350×350×50 | L4×50×50 L6×50×50 | DXF | |
| 400×400×50 | L4×50×50 L6×50×50 | DXF | |
| 500×500×50 | L4×50×50 L6×50×50 | DXF | |
- 標準仕様：
- 鋼製SS400・溶融亜鉛めっき
- ※
- お見積り・ご注文の際は穴位置、使用鋼材、表面処理方法等、図面に仕様をご記入ください。
- ※
- 上記サイズ以外もご対応可能です。
- ※
- ステンレス製・さび止め塗装・ポリエステル粉体塗装・アルミメッキも対応可能です。

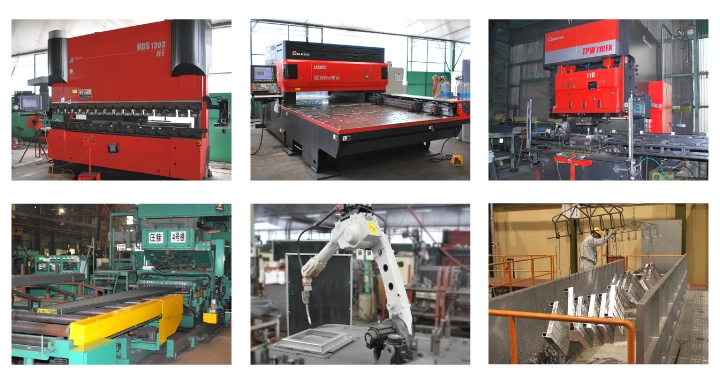

各種架台・金物加工について
弊社では各種架台、金物の加工やＵボルトなど付属品を取り扱っております。工事に必要な金物はまとめてご依頼くださいませ。
加工材料 一覧
平鋼板／縞鋼板／高張力鋼板（ハイテン鋼）／ステンレス／アルミ／ZAM®※／梨地鋼板／パンチングメタル／エキスパンドメタル／角パイプ／鋼管／Ｌ形鋼（アングル）／平鋼（フラットバー）／Ｃ形鋼（チャンネル）／Ｈ形鋼／丸鋼／角鋼／線材（ワイヤー） 他
※ZAM®は日本製鉄株式会社の登録商標です。
表面処理 一覧
溶融亜鉛めっき／高耐食メッキ／アルミめっき／さび止め塗装／SOP塗装／ポリエステル粉体塗装／ナイロンコーティング
