LSハイテンビューティフルグレーチング 自由勾配側溝用かさあげ あら目

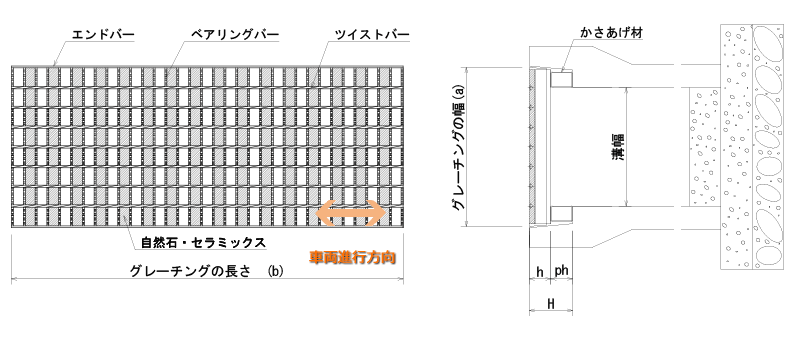

LSハイテンビューティフルグレーチング自由勾配側溝用かさあげ あら目

型式記号について

CNFVP38-30A
C ビューティフルグレーチング
N ハイテン5ミリアイバータイプ
FV 自由勾配側溝用
P ツイスト50ピッチ
38 主部材の高さ38mm
40 溝幅400mm
A 公称長さL1000mm
B 公称長さL500mm

防音ゴム

HGR型ゴム【標準品】

長さ L=500 L=995
価格 本体価格+\1,000 本体価格+\2,000

ZGR型ゴム

長さ L=500 L=995
価格 本体価格+\2,100 本体価格+\3,500

荷重条件

  • 25t
  • 20t
  • 14t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
300 CNFVP38-30 A 400×995×38+55 38.8 95 DXF形式 DXF形式
B 400×495×38+55 20.1 DXF形式 DXF形式
400 CNFVP50-40 A 500×995×50+60 53.9 110 DXF形式 DXF形式
B 500×495×50+60 28.0 DXF形式 DXF形式
500 CNFVP65-50 A 600×995×65+60 72.4 125 DXF形式 DXF形式
B 600×495×65+60 37.8 DXF形式 DXF形式
600 CNFVP75-60 A 700×995×75+65 89.6 140 DXF形式 DXF形式
B 700×495×75+65 46.9 DXF形式 DXF形式

20tT-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
300 CNFVP38-30 A 400×995×38+55 38.8 95 DXF形式 DXF形式
B 400×495×38+55 20.1 DXF形式 DXF形式
400 CNFVP44-40 A 500×995×44+65 50.0 110 DXF形式 DXF形式
B 500×495×44+65 26.0 DXF形式 DXF形式
500 CNFVP55-50 A 600×995×55+70 67.1 125 DXF形式 DXF形式
B 600×495×55+70 34.9 DXF形式 DXF形式
600 CNFVP75-60 A 700×995×75+65 89.6 140 DXF形式 DXF形式
B 700×495×75+65 46.9 DXF形式 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
300 CNFVP32-30 A 400×995×32+60 36.3 95 DXF形式 DXF形式
B 400×495×32+60 18.8 DXF形式 DXF形式
400 CNFVP38-40 A 500×995×38+70 47.5 110 DXF形式 DXF形式
B 500×495×38+70 24.7 DXF形式 DXF形式
500 CNFVP50-50 A 600×995×50+75 63.8 125 DXF形式 DXF形式
B 600×495×50+75 33.2 DXF形式 DXF形式
600 CNFVP55-60 A 700×995×55+85 77.6 140 DXF形式 DXF形式
B 700×495×55+85 40.4 DXF形式 DXF形式
