LSハイテンビューティフルグレーチング 自由勾配側溝用かさあげ 細目

LSハイテンビューティフルグレーチング自由勾配側溝用かさあげ 細目

型式記号について

CNVH44-40A
C ビューティフルグレーチング
N ハイテン5ミリアイバータイプ
V 自由勾配側溝用
H 細目
44 主部材の高さ44mm
40 溝幅400mm
A 公称長さL1000mm
B 公称長さL500mm
CKVH32-30B
C ビューティフルグレーチング
K ハイテン3ミリアイバータイプ
V 自由勾配側溝用
H 細目
32 主部材の高さ32mm
30 溝幅300mm
A 公称長さL1000mm
B 公称長さL500mm

防音ゴム

HGR型ゴム【標準品】

長さ L=500 L=995
価格 本体価格+\1,000 本体価格+\2,000

ZGR型ゴム

長さ L=500 L=995
価格 本体価格+\2,100 本体価格+\3,500

荷重条件

  • 25t
  • 20t
  • 14t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

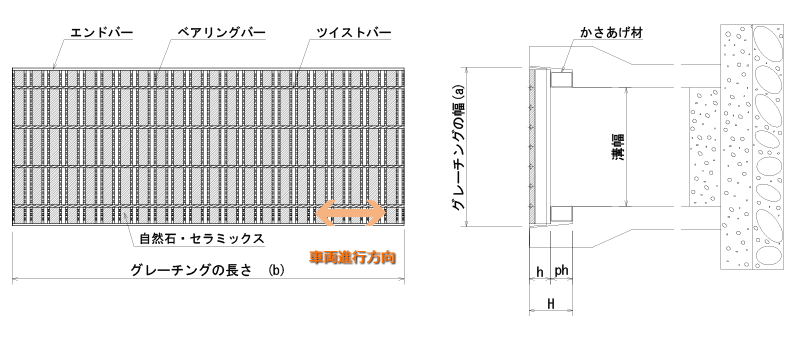

細目 溝幅(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
300 CNVH32-30 A 400×995×32+60 43.6 95 DXF形式 DXF形式
B 400×495×32+60 21.8 DXF形式 DXF形式
400 CNVH44-40 A 500×995×44+65 60.7 110 DXF形式 DXF形式
B 500×495×44+65 30.3 DXF形式 DXF形式
500 CNVH55-50 A 600×995×55+70 81.3 125 DXF形式 DXF形式
B 600×495×55+70 40.6 DXF形式 DXF形式
600 CNVH65-60 A 700×995×65+75 103.2 140 DXF形式 DXF形式
B 700×495×65+75 51.6 DXF形式 DXF形式

20tT-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
300 CNVH32-30 A 400×995×32+60 43.6 95 DXF形式 DXF形式
B 400×495×32+60 21.8 DXF形式 DXF形式
400 CNVH44-40 A 500×995×44+65 60.7 110 DXF形式 DXF形式
B 500×495×44+65 30.3 DXF形式 DXF形式
500 CNVH50-50 A 600×995×50+75 76.7 125 DXF形式 DXF形式
B 600×495×50+75 38.3 DXF形式 DXF形式
600 CNVH60-60 A 700×995×60+80 98.7 140 DXF形式 DXF形式
B 700×495×60+80 49.3 DXF形式 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
300 CKVH32-30 A 400×995×32+60 40.3 95 DXF形式 DXF形式
B 400×494×32+60 20.2 DXF形式 DXF形式
400 CNVH32-40 A 500×995×32+75 53.2 110 DXF形式 DXF形式
B 500×495×32+75 26.5 DXF形式 DXF形式
500 CNVH44-50 A 600×995×44+80 71.9 125 DXF形式 DXF形式
B 600×495×44+80 35.9 DXF形式 DXF形式
600 CNVH50-60 A 700×995×50+90 89.4 140 DXF形式 DXF形式
B 700×495×50+90 44.7 DXF形式 DXF形式
