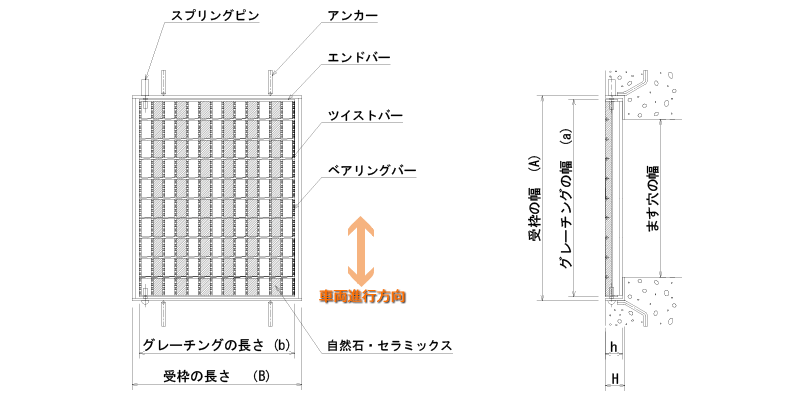

LSハイテンビューティフルグレーチング110度開閉式ますぶた あら目

型式記号について

CNLP44-34
C ビューティフルグレーチング
N ハイテン5ミリアイバータイプ
L 110度開閉式
P ツイスト50ピッチ
44 主部材の高さ44mm
34 ます穴300×400mm

荷重条件

  • 25t
  • 14t
  • 6t
  • 2t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 CNLP44-34 500×305×44 13.1 2Lピン520×339×50 6.9 20.0 DXF形式
400×400 CNLP44-44 500×395×44 16.4 2Lピン520×429×50 7.8 24.2 DXF形式
300×500 CNLP50-35 600×305×50 17.2 2Lピン620×339×56 8.5 25.7 DXF形式
400×500 CNLP50-45 600×395×50 21.4 2Lピン620×429×56 9.5 30.9 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 CNLP32-34 500×305×32 11.1 2Lピン520×339×38 5.6 16.7 DXF形式
400×400 CNLP32-44 500×395×32 13.7 2Lピン520×429×38 6.4 20.1 DXF形式
300×500 CNLP38-35 600×305×38 14.4 2Lピン620×339×44 6.8 21.2 DXF形式
400×500 CNLP38-45 600×395×38 17.9 2Lピン620×429×44 7.7 25.6 DXF形式

6tT-6

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 CNLP32-34 500×305×32 11.1 2Lピン520×339×38 5.6 16.7 DXF形式
400×400 CNLP32-44 500×395×32 13.7 2Lピン520×429×38 6.4 20.1 DXF形式
300×500 CNLP38-35 600×305×38 14.4 2Lピン620×339×44 6.8 21.2 DXF形式
400×500 CNLP38-45 600×395×38 17.9 2Lピン620×429×44 7.7 25.6 DXF形式

2tT-2

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 ます穴(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 CNLP25-34 500×305×25 9.7 2Lピン520×339×31 4.7 14.4 DXF形式
400×400 CNLP25-44 500×395×25 11.9 2Lピン520×427×31 5.5 17.4 DXF形式
300×500 CNLP25-35 600×305×25 11.5 2Lピン620×339×31 5.1 16.6 DXF形式
400×500 CNLP25-45 600×395×25 14.2 2Lピン620×429×31 5.9 20.1 DXF形式
