LSハイテンビューティフルグレーチング 正方形集水桝用 細目

LSハイテンビューティフルグレーチング正方形集水桝用 細目

型式記号について

CNDH44-55
C ビューティフルグレーチング
N ハイテン5ミリアイバータイプ
D 正方形集水桝用
H 細目
44 主部材の高さ44mm
55 ます穴500×500mm
CKDH25-45
C ビューティフルグレーチング
K ハイテン3ミリアイバータイプ
D 正方形集水桝用
H 細目
25 主部材の高さ25mm
45 ます穴450×450mm

荷重条件

  • 25t
  • 14t
  • 6t
  • 2t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

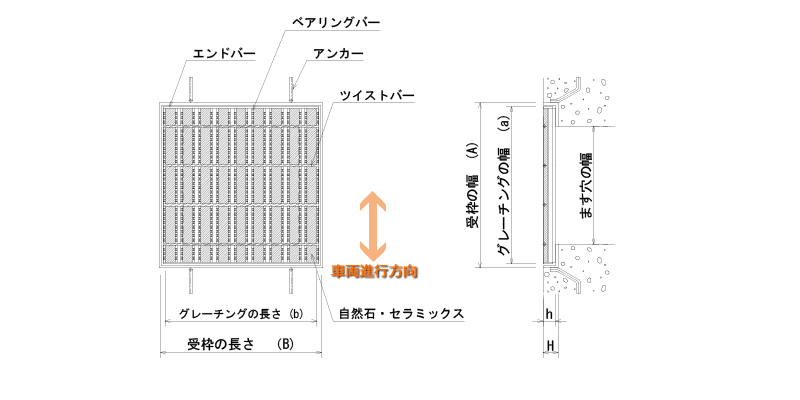

細目 ます穴(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×300 CNDH32-33 400×395×32 13.3 4L420×420×38 7.8 21.1 DXF形式
400×400 CNDH38-44 500×500×38 23.6 4L520×520×44 10.3 33.9 DXF形式
450×450 CNDH44-45 550×545×44 30.9 4L570×570×50 12.0 42.9 DXF形式
500×500 CNDH44-55 600×605×44 36.3 4L622×622×50 13.0 49.3 DXF形式
600×600 CNDH50-66 700×695×50 52.2 4L720×720×56 16.8 69.0 DXF形式
700×700 CNDH55-77 800×800×55 73.7 4L820×820×61 19.6 93.3 DXF形式
800×800 CNDH60-88 900×900×60 99.3 4L920×920×66 22.6 121.9 DXF形式
900×900 CNDH65-99 1000×995×65 130.1 4L1020×1020×71 25.8 155.9 DXF形式
1000×1000 CNDH65-11 1100×545×65
1100×545×65
160.0 4L1120×1120×71 28.4 188.4 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 ます穴(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×300 CKDH32-33 400×393×32 11.9 4L420×420×38 7.8 19.7 DXF形式
400×400 CNDH32-44 500×500×32 21.3 4L520×520×38 10.3 31.6 DXF形式
450×450 CNDH32-45 550×545×32 25.3 4L570×570×38 10.6 35.9 DXF形式
500×500 CNDH32-55 600×600×32 29.8 4L620×620×38 11.5 41.3 DXF形式
600×600 CNDH38-66 700×695×38 43.9 4L720×720×44 14.2 58.1 DXF形式
700×700 CNDH44-77 800×800×44 63.2 4L820×820×50 18.1 81.3 DXF形式
800×800 CNDH44-88 900×900×44 79.9 4L920×920×50 19.1 99.0 DXF形式
900×900 CNDH50-99 1000×995×50 106.6 4L1020×1020×56 23.7 130.3 DXF形式
1000×1000 CNDH50-11 1100×545×50
1100×545×50
130.8 4L1120×1120×56 26.1 156.9 DXF形式

6tT-6

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 ます穴(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×300 CKDH32-33 400×393×32 11.9 4L420×420×38 7.8 19.7 DXF形式
400×400 CNDH32-44 500×500×32 21.3 4L520×520×38 10.3 31.6 DXF形式
450×450 CNDH32-45 550×545×32 25.3 4L570×570×38 10.6 35.9 DXF形式
500×500 CNDH32-55 600×600×32 29.8 4L620×620×38 11.5 41.3 DXF形式
600×600 CNDH38-66 700×695×38 43.9 4L720×720×44 14.2 58.1 DXF形式
700×700 CNDH44-77 800×800×44 63.2 4L820×820×50 18.1 81.3 DXF形式
800×800 CNDH44-88 900×900×44 79.9 4L920×920×50 19.1 99.0 DXF形式
900×900 CNDH50-99 1000×995×50 106.6 4L1020×1020×56 23.7 130.3 DXF形式
1000×1000 CNDH50-11 1100×545×50
1100×545×50
130.8 4L1120×1120×56 26.1 156.9 DXF形式

2tT-2

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 ます穴(mm) 型式記号 タカラLSハイテンビューティフルグレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×300 CKDH25-33 400×393×25 10.5 4L420×420×31 7.1 17.6 DXF形式
400×400 CKDH25-44 500×494×25 16.7 4L520×520×31 8.8 25.5 DXF形式
450×450 CKDH25-45 550×544×25 19.9 4L570×570×31 9.6 29.5 DXF形式
500×500 CKDH25-55 600×594×25 23.2 4L620×620×31 11.0 34.2 DXF形式
600×600 CKDH32-66 700×695×32 36.1 4L720×720×38 13.3 49.4 DXF形式
700×700 CKDH32-77 800×796×32 47.0 4L820×820×38 15.2 62.2 DXF形式
800×800 CNDH32-88 900×900×32 65.7 4L920×920×38 17.1 82.8 DXF形式
900×900 CNDH32-99 1000×995×32 81.1 4L1020×1020×38 18.9 100.0 DXF形式
1000×1000 CNDH32-11 1100×545×32
1100×545×32
99.2 4L1120×1120×38 20.7 119.9 DXF形式
