ハイテンビューティフルグレーチング U字溝用 あら目
型式記号について
| C | ビューティフルグレーチング |
|---|---|
| N | ハイテン5ミリアイバータイプ |
| U | U字溝用 |
| P | ツイスト50ピッチ |
| 25 | 主部材の高さ25mm |
| 24 | 溝幅240mm |
| C | ビューティフルグレーチング |
|---|---|
| K | ハイテン2.5ミリフラットバータイプ |
| U | U字溝用 |
| P | ツイスト50ピッチ |
| 25 | 主部材の高さ25mm |
| 18 | 溝幅180mm |
荷重条件
T-14
定価はこちらをご確認ください。
定価表（PDF形式）
| あら目 | 溝幅（mm） | 型式記号 | タカラハイテンビューティフルグレーチング | 図面 | |||
|---|---|---|---|---|---|---|---|

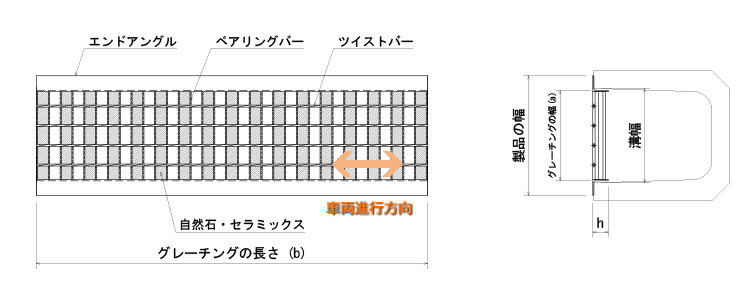

| 寸法（mm）a×b×h | 製品の幅（mm) | エンドアングル（mm） | 重量（kg） | ||||
| 150 | CKUP25-15 | 140×993×25 | 214 | L3×40×40 | 10.1 | DXF形式 | |
| 180 | CKUP25-18 | 170×993×25 | 244 | L3×40×40 | 11.5 | DXF形式 | |
| 200 | CKUP25-20 | 190×993×25 | 264 | L3×40×40 | 12.3 | DXF形式 | |
| 240 | CNUP25-24 | 230×995×25 | 304 | L3×40×40 | 16.5 | DXF形式 | |
| 300 | CNUP32-30 | 290×995×32 | 364 | L3×40×40 | 22.0 | DXF形式 | |
T-2
定価はこちらをご確認ください。定価表（PDF形式）
| あら目 | 溝幅（mm） | 型式記号 | タカラハイテンビューティフルグレーチング | 図面 | |||
|---|---|---|---|---|---|---|---|
| 寸法（mm）a×b×h | 製品の幅（mm) | エンドアングル（mm） | 重量（kg） | ||||
| 150 | CKUP25-15 | 140×993×25 | 214 | L3×40×40 | 10.1 | DXF形式 | |
| 180 | CKUP25-18 | 170×993×25 | 244 | L3×40×40 | 11.5 | DXF形式 | |
| 200 | CKUP25-20 | 190×993×25 | 264 | L3×40×40 | 12.3 | DXF形式 | |
| 240 | CKUP25-24 | 230×993×25 | 304 | L3×40×40 | 14.2 | DXF形式 | |
| 300 | CKUP25-30 | 290×993×25 | 364 | L3×40×40 | 16.9 | DXF形式 | |
歩道用
定価はこちらをご確認ください。定価表（PDF形式）
| あら目 | 溝幅（mm） | 型式記号 | タカラハイテンビューティフルグレーチング | 図面 | |||
|---|---|---|---|---|---|---|---|
| 寸法（mm）a×b×h | 製品の幅（mm) | エンドアングル（mm） | 重量（kg） | ||||
| 150 | CKUP25-15 | 140×993×25 | 214 | L3×40×40 | 10.1 | DXF形式 | |
| 180 | CKUP25-18 | 170×993×25 | 244 | L3×40×40 | 11.5 | DXF形式 | |
| 200 | CKUP25-20 | 190×993×25 | 264 | L3×40×40 | 12.3 | DXF形式 | |
| 240 | CKUP25-24 | 230×993×25 | 304 | L3×40×40 | 14.2 | DXF形式 | |
| 300 | CKUP25-30 | 290×993×25 | 364 | L3×40×40 | 16.9 | DXF形式 | |
