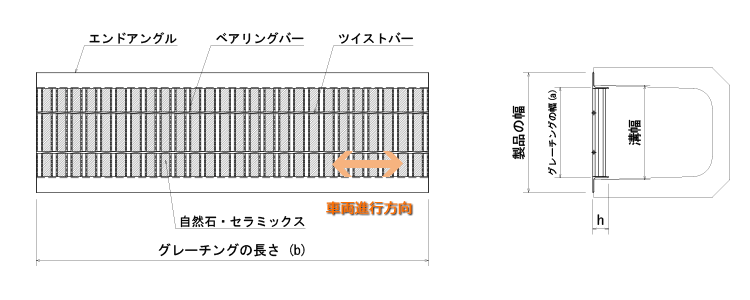

ハイテンビューティフルグレーチング U字溝用 細目
型式記号について
| C | ビューティフルグレーチング |
|---|---|
| K | ハイテン2.5ミリフラットバータイプ |
| U | U字溝用 |
| H | 細目 |
| 25 | 主部材の高さ25mm |
| 24 | 溝幅240mm |
荷重条件
T-14
定価はこちらをご確認ください。
定価表（PDF形式）
| 細目 | 溝幅（mm） | 型式記号 | タカラハイテンビューティフルグレーチング | 図面 | |||
|---|---|---|---|---|---|---|---|
| 寸法（mm）a×b×h | 製品の幅（mm) | エンドアングル（mm） | 重量（kg） | ||||
| 150 | CKUH25-15 | 140×995×25 | 214 | L3×40×40 | 13.0 | DXF形式 | |
| 180 | CKUH25-18 | 170×995×25 | 244 | L3×40×40 | 14.8 | DXF形式 | |
| 200 | CKUH25-20 | 190×995×25 | 264 | L3×40×40 | 16.2 | DXF形式 | |
| 240 | CKUH25-24 | 230×995×25 | 304 | L3×40×40 | 18.8 | DXF形式 | |
| 300 | CKUH32-30 | 290×995×32 | 364 | L3×40×40 | 25.4 | DXF形式 | |
T-2
定価はこちらをご確認ください。定価表（PDF形式）
| 細目 | 溝幅（mm） | 型式記号 | タカラハイテンビューティフルグレーチング | 図面 | |||
|---|---|---|---|---|---|---|---|
| 寸法（mm）a×b×h | 製品の幅（mm) | エンドアングル（mm） | 重量（kg） | ||||
| 150 | CKUH25-15 | 140×995×25 | 214 | L3×40×40 | 13.0 | DXF形式 | |
| 180 | CKUH25-18 | 170×995×25 | 244 | L3×40×40 | 14.8 | DXF形式 | |
| 200 | CKUH25-20 | 190×995×25 | 264 | L3×40×40 | 16.2 | DXF形式 | |
| 240 | CKUH25-24 | 230×995×25 | 304 | L3×40×40 | 18.8 | DXF形式 | |
| 300 | CKUH25-30 | 290×995×25 | 364 | L3×40×40 | 22.8 | DXF形式 | |
歩道用
定価はこちらをご確認ください。定価表（PDF形式）
| 細目 | 溝幅（mm） | 型式記号 | タカラハイテンビューティフルグレーチング | 図面 | |||
|---|---|---|---|---|---|---|---|
| 寸法（mm）a×b×h | 製品の幅（mm) | エンドアングル（mm） | 重量（kg） | ||||
| 150 | CKUH25-15 | 140×995×25 | 214 | L3×40×40 | 13.0 | DXF形式 | |
| 180 | CKUH25-18 | 170×995×25 | 244 | L3×40×40 | 14.8 | DXF形式 | |
| 200 | CKUH25-20 | 190×995×25 | 264 | L3×40×40 | 16.2 | DXF形式 | |
| 240 | CKUH25-24 | 230×995×25 | 304 | L3×40×40 | 18.8 | DXF形式 | |
| 300 | CKUH25-30 | 290×995×25 | 364 | L3×40×40 | 22.8 | DXF形式 | |
