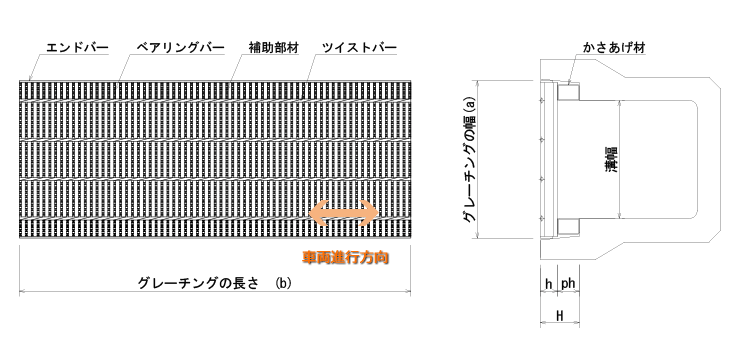

LSハイテンレボ細目グレーチング JIS道路側溝用かさあげ

LSハイテンレボ細目グレーチングJIS道路側溝用かさあげ

型式記号について

VNFJ38-30A
V レボ細目グレーチング
N ハイテン5ミリアイバータイプ
FJ JIS道路側溝用
38 主部材の高さ38mm
30 溝幅300mm
A 公称長さL1000mm
B 公称長さL500mm

防音ゴム

HGR型ゴム【標準品】

長さ L=500 L=995
価格 本体価格+\1,000 本体価格+\2,000

ZGR型ゴム

長さ L=500 L=995
価格 本体価格+\2,100 本体価格+\3,500

荷重条件

  • 25t
  • 14t
  • 2t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

溝幅(mm) 型式記号 タカラLSハイテンレボ細目グレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
250 VNFJ32-25 A 360×995×32+55 28.0 90 DXF形式 DXF形式
B 360×500×32+55 14.3 DXF形式 DXF形式
300 VNFJ38-30 A 410×995×38+55 33.3 95 DXF形式 DXF形式
B 410×500×38+55 17.1 DXF形式 DXF形式
400 VNFJ50-40 A 510×995×50+60 48.0 110 DXF形式 DXF形式
B 510×500×50+60 24.7 DXF形式 DXF形式
500 VNFJ65-50 A 620×995×65+60 66.7 125 DXF形式 DXF形式
B 620×500×65+60 34.5 DXF形式 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

溝幅(mm) 型式記号 タカラLSハイテンレボ細目グレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
250 VNFJ25-25 A 360×995×25+65 25.6 90 DXF形式 DXF形式
B 360×500×25+65 13.0 DXF形式 DXF形式
300 VNFJ32-30 A 410×995×32+60 31.1 95 DXF形式 DXF形式
B 410×500×32+60 15.9 DXF形式 DXF形式
400 VNFJ38-40 A 510×995×38+70 40.7 110 DXF形式 DXF形式
B 510×500×38+70 20.9 DXF形式 DXF形式
500 VNFJ50-50 A 620×995×50+75 57.4 125 DXF形式 DXF形式
B 620×500×50+75 29.5 DXF形式 DXF形式

2tT-2

定価はこちらをご確認ください。定価表定価表(PDF形式)

溝幅(mm) 型式記号 タカラLSハイテンレボ細目グレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
250 VNFJ25-25 A 360×995×25+65 25.6 90 DXF形式 DXF形式
B 360×500×25+65 13.0 DXF形式 DXF形式
300 VNFJ25-30 A 410×995×25+70 27.7 95 DXF形式 DXF形式
B 410×500×25+70 14.4 DXF形式 DXF形式
400 VNFJ25-40 A 510×995×25+85 36.1 110 DXF形式 DXF形式
B 510×500×25+85 18.0 DXF形式 DXF形式
500 VNFJ25-50 A 620×995×25+100 42.7 125 DXF形式 DXF形式
B 620×500×25+100 21.3 DXF形式 DXF形式
