LSハイテンレボ細目グレーチング 正方形集水桝用

グレーチングの宝機材

型式記号について

VNLD50-55
V レボ細目グレーチング
N ハイテン5ミリアイバータイプ
LD 正方形集水桝用
50 主部材の高さ50mm
55 ます穴500×500mm

荷重条件

  • 25t
  • 14t
  • 2t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

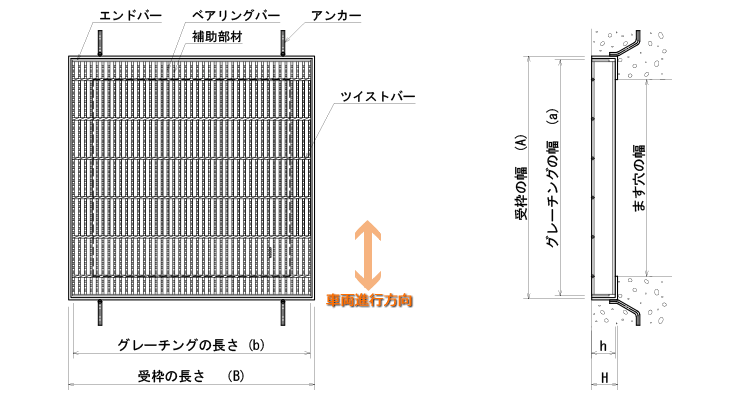

ます穴(mm) 型式記号 タカラLSハイテンレボ細目グレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×300 VNLD38-33 400×395×38 10.4 4L420×420×44 8.3 18.7 DXF形式
400×400 VNLD44-44 500×500×44 18.5 4L520×520×50 11.6 30.1 DXF形式
450×450 VNLD50-45 550×545×50 24.0 4L570×570×56 13.3 37.3 DXF形式
500×500 VNLD50-55 600×605×50 29.1 4L625×625×56 14.4 43.5 DXF形式
600×600 VNLD60-66 700×695×60 44.4 4L720×720×66 17.3 61.7 DXF形式
700×700 VNLD65-77 800×(395+395)×65 62.0 4L820×820×71 20.8 82.8 DXF形式
800×800 VNLD75-88 900×(455+455)×75 85.8 4L920×935×81 24.8 110.6 DXF形式
900×900 VNLD75-99 1000×(515+485)×75 104.4 4L1020×1020×81 27.5 131.9 DXF形式
1000×1000 VNLD75-11 1100×(545+545)×75 127.4 4L1120×1120×81 30.2 157.6 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

ます穴(mm) 型式記号 タカラLSハイテンレボ細目グレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×300 VNLD32-33 400×395×32 9.9 4L420×420×38 7.8 17.7 DXF形式
400×400 VNLD32-44 500×500×32 14.9 4L520×520×38 10.3 25.2 DXF形式
450×450 VNLD38-45 550×545×38 19.5 4L570×570×44 11.3 30.8 DXF形式
500×500 VNLD38-55 600×605×38 23.6 4L625×625×44 12.2 35.8 DXF形式
600×600 VNLD44-66 700×695×44 34.6 4L720×720×50 15.1 49.7 DXF形式
700×700 VNLD50-77 800×(395+395)×50 50.5 4L820×820×56 19.1 69.6 DXF形式
800×800 VNLD50-88 900×(455+455)×50 63.4 4L920×935×56 21.4 84.8 DXF形式
900×900 VNLD55-99 1000×(515+485)×55 83.3 4L1020×1020×61 24.4 107.7 DXF形式
1000×1000 VNLD60-11 1100×(545+545)×60 108.6 4L1120×1120×66 27.5 136.1 DXF形式

2tT-2

定価はこちらをご確認ください。定価表定価表(PDF形式)

ます穴(mm) 型式記号 タカラLSハイテンレボ細目グレーチング 受枠 総重量(kg) 図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×300 VNLD25-33 400×395×25 7.6 4L420×420×31 7.1 14.7 DXF形式
400×400 VNLD25-44 500×500×25 12.8 4L520×520×31 8.8 21.6 DXF形式
450×450 VNLD25-45 550×545×25 14.9 4L570×570×31 9.6 24.5 DXF形式
500×500 VNLD25-55 600×600×25 18.1 4L620×620×31 11.0 29.1 DXF形式
600×600 VNLD32-66 700×695×32 28.1 4L720×720×38 13.3 41.4 DXF形式
700×700 VNLD32-77 800×(395+395)×32 36.9 4L820×820×38 15.2 52.1 DXF形式
800×800 VNLD38-88 900×(455+455)×38 51.7 4L920×935×44 18.2 69.9 DXF形式
900×900 VNLD38-99 1000×(515+485)×38 62.9 4L1020×1020×44 20.2 83.1 DXF形式
1000×1000 VNLD38-11 1100×(545+545)×38 76.8 4L1120×1120×44 22.1 98.9 DXF形式
