LSハイテングレーチング ボルト固定式みぞぶた あら目

LSハイテングレーチング ボルト固定式みぞぶた あら目

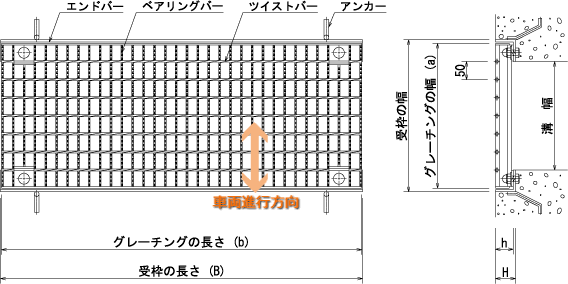

型式記号について

NGBP44-30A
N ハイテン5ミリアイバータイプ
GB ボルト固定式
P ツイスト50ピッチ
44 主部材の高さ44mm
30 溝幅300mm
A 防音ゴム(BTNR型)なし
B 防音ゴム(BTNR型)付
KGBP32-20B
K ハイテン3ミリアイバータイプ/2.5ミリフラットバータイプ
GB ボルト固定式
P ツイスト50ピッチ
32 主部材の高さ32mm
20 溝幅200mm
A 防音ゴム(BTNR型)なし
B 防音ゴム(BTNR型)付

荷重条件

  • 25t
  • 20t
  • 14t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラLSハイテングレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 NGBP32-20A 300×995×32 16.8 LBT6×44×60 9.9 26.7 DXF形式
250 NGBP38-25A 350×995×38 21.1 LBT6×50×60 10.7 31.8 DXF形式
300 NGBP44-30A 400×995×44 26.4 LBT6×56×60 11.5 37.9 DXF形式
350 NGBP50-35A 450×995×50 32.6 LBT6×61×60 11.9 44.5 DXF形式
400 NGBP55-40A 500×995×55 38.7 LBT6×66×60 12.4 51.1 DXF形式
450 NGBP55-45A 550×995×55 42.1 LBT6×66×60 12.4 54.5 DXF形式
500 NGBP60-50A 600×995×60 49.1 LBT6×71×60 12.9 62.0 DXF形式

20tT-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラLSハイテングレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 NGBP32-20A 300×995×32 16.8 LBT6×44×60 9.9 26.7 DXF形式
250 NGBP32-25A 350×995×32 18.9 LBT6×44×60 9.9 28.8 DXF形式
300 NGBP38-30A 400×995×38 23.5 LBT6×50×60 10.7 34.2 DXF形式
350 NGBP44-35A 450×995×44 29.0 LBT6×56×60 11.5 40.5 DXF形式
400 NGBP50-40A 500×995×50 35.6 LBT6×61×60 11.9 47.5 DXF形式
450 NGBP50-45A 550×995×50 38.7 LBT6×61×60 11.9 50.6 DXF形式
500 NGBP55-50A 600×995×55 45.4 LBT6×66×60 12.4 57.8 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラLSハイテングレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 KGBP32-20A 300×993×32 12.4 LBT6×44×60 9.9 22.3 DXF形式
250 NGBP32-25A 350×995×32 18.9 LBT6×44×60 9.9 28.8 DXF形式
300 NGBP32-30A 400×995×32 20.9 LBT6×44×60 9.9 30.8 DXF形式
350 NGBP38-35A 450×995×38 25.8 LBT6×50×60 10.7 36.5 DXF形式
400 NGBP38-40A 500×995×38 28.1 LBT6×50×60 10.7 38.8 DXF形式
450 NGBP44-45A 550×995×44 34.4 LBT6×56×60 11.5 45.9 DXF形式
500 NGBP44-50A 600×995×44 37.1 LBT6×56×60 11.5 48.6 DXF形式
