LSハイテングレーチング ボルト固定式みぞぶた 細目

グレーチングの宝機材

LSハイテングレーチング ボルト固定式みぞぶた 細目

LSハイテングレーチング ボルト固定式みぞぶた 細目

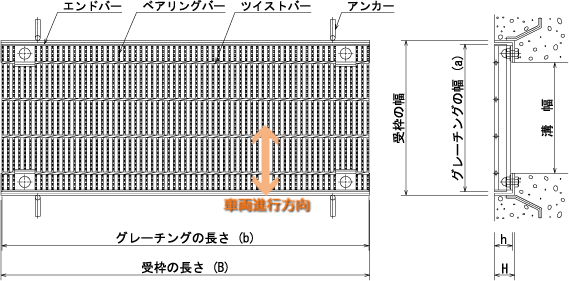

型式記号について

NBH38-40A
N ハイテン5ミリアイバータイプ
B ボルト固定式
H 細目
38 主部材の高さ38mm
40 溝幅400mm
A 防音ゴム(BTNR型)なし
B 防音ゴム(BTNR型)付
KBH32-30B
K ハイテン3ミリアイバータイプ/2.5ミリフラットバータイプ
B ボルト固定式
H 細目
32 主部材の高さ32mm
30 溝幅300mm
A 防音ゴム(BTNR型)なし
B 防音ゴム(BTNR型)付

荷重条件

  • 25t
  • 20t
  • 14t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラLSハイテングレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 KBH32-20A 300×995×32 20.8 LBT6×44×60 9.9 30.7 DXF形式
250 KBH32-25A 350×995×32 23.4 LBT6×44×60 9.9 33.3 DXF形式
300 NBH32-30A 400×995×32 33.7 LBT6×44×60 9.9 43.6 DXF形式
350 NBH38-35A 450×995×38 42.8 LBT6×50×60 10.7 53.5 DXF形式
400 NBH38-40A 500×995×38 47.2 LBT6×50×60 10.7 57.9 DXF形式
450 NBH44-45A 550×995×44 58.5 LBT6×56×60 11.5 70.0 DXF形式
500 NBH44-50A 600×995×44 63.5 LBT6×56×60 11.5 75.0 DXF形式

20tT-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラLSハイテングレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 KBH32-20A 300×995×32 20.8 LBT6×44×60 9.9 30.7 DXF形式
250 KBH32-25A 350×995×32 23.4 LBT6×44×60 9.9 33.3 DXF形式
300 KBH32-30A 400×995×32 26.1 LBT6×44×60 9.9 36.0 DXF形式
350 NBH32-35A 450×995×32 37.2 LBT6×44×60 9.9 47.1 DXF形式
400 NBH32-40A 500×995×32 40.9 LBT6×44×60 9.9 50.8 DXF形式
450 NBH38-45A 550×995×38 51.4 LBT6×50×60 10.7 62.1 DXF形式
500 NBH44-50A 600×995×44 63.5 LBT6×56×60 11.5 75.0 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラLSハイテングレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 KBH32-20A 300×995×32 20.8 LBT6×44×60 9.9 30.7 DXF形式
250 KBH32-25A 350×995×32 23.4 LBT6×44×60 9.9 33.3 DXF形式
300 KBH32-30A 400×995×32 26.1 LBT6×44×60 9.9 36.0 DXF形式
350 KBH32-35A 450×995×32 28.7 LBT6×44×60 9.9 38.6 DXF形式
400 KBH32-40A 500×995×32 31.5 LBT6×44×60 9.9 41.4 DXF形式
450 NBH32-45A 550×995×32 44.5 LBT6×44×60 9.9 54.4 DXF形式
500 NBH32-50A 600×995×32 48.2 LBT6×44×60 9.9 58.1 DXF形式
