LSハイテングレーチング U字溝用 あら目

グレーチングの宝機材

LSハイテングレーチング U字溝用 あら目

LSハイテングレーチング U字溝用 あら目

型式記号について

NUP25-24
N ハイテン5ミリアイバータイプ
U U字溝用(上蓋式U形側溝用)
P ツイスト50ピッチ
25 主部材の高さ25mm
24 溝幅240mm
KUP19-18
K ハイテン3ミリアイバータイプ/2.5ミリフラットバータイプ
U U字溝用(上蓋式U形側溝用)
P ツイスト50ピッチ
19 主部材の高さ19mm
18 溝幅180mm

荷重条件

  • 14t
  • 6t
  • 2t
  • 歩道

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)

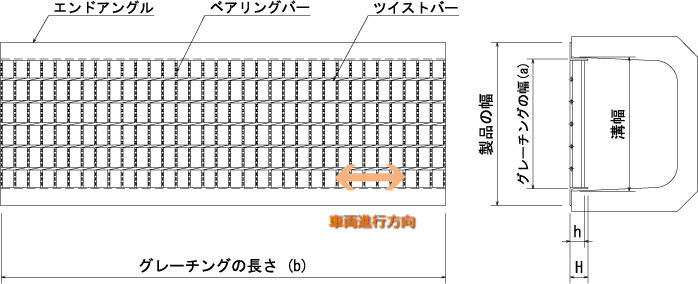

型式記号 タカラLSハイテングレーチング 図面
寸法(mm) 製品の幅(mm) エンドアングル(mm) 重量(kg)
150 KUP25-15 140×993×25 214 L3×40×40 7.0 DXF形式
180 KUP25-18 170×993×25 244 L3×40×40 7.7 DXF形式
200 KUP25-20 190×993×25 264 L3×40×40 8.0 DXF形式
240 NUP25-24 230×995×25 304 L3×40×40 11.6 DXF形式
300 NUP32-30 290×995×32 364 L3×40×40 15.6 DXF形式

6tT-6

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラLSハイテングレーチング 図面
寸法(mm) 製品の幅(mm) エンドアングル(mm) 重量(kg)
150 KUP25-15 140×993×25 214 L3×40×40 7.0 DXF形式
180 KUP25-18 170×993×25 244 L3×40×40 7.7 DXF形式
200 KUP25-20 190×993×25 264 L3×40×40 8.0 DXF形式
240 NUP25-24 230×995×25 304 L3×40×40 11.6 DXF形式
300 NUP32-30 290×995×32 364 L3×40×40 15.6 DXF形式

2tT-2

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラLSハイテングレーチング 図面
寸法(mm) 製品の幅(mm) エンドアングル(mm) 重量(kg)
150 KUP25-15 140×993×25 214 L3×40×40 7.0 DXF形式
180 KUP25-18 170×993×25 244 L3×40×40 7.7 DXF形式
200 KUP25-20 190×993×25 264 L3×40×40 8.0 DXF形式
240 KUP25-24 230×993×25 304 L3×40×40 8.9 DXF形式
300 KUP25-30 290×993×25 364 L3×40×40 10.1 DXF形式

歩道歩道用

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラLSハイテングレーチング 図面
寸法(mm) 製品の幅(mm) エンドアングル(mm) 重量(kg)
150 KUP19-15 140×993×19 196 L1.8×30×30 4.1 DXF形式
180 KUP19-18 170×993×19 226 L1.8×30×30 4.7 DXF形式
200 KUP19-20 190×993×19 246 L1.8×30×30 4.9 DXF形式
240 KUP19-24 230×993×19 286 L1.8×30×30 5.7 DXF形式
300 KUP19-30 290×993×19 346 L1.8×30×30 6.7 DXF形式
