スチールグレーチング ボルト固定式みぞぶた あら目

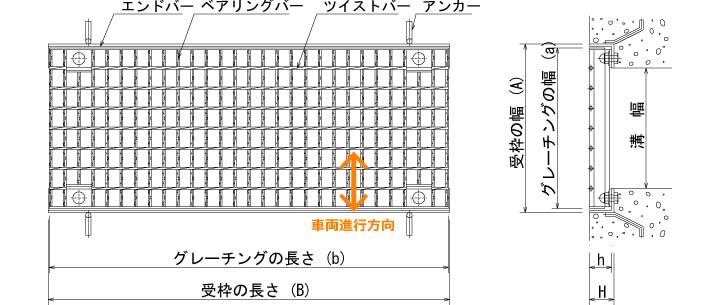

型式記号について

TGBP55-30A
T グリップアイバー7ミリタイプ/5ミリタイプ
GB ボルト固定式
P ツイスト50ピッチ
55 主部材の高さ55mm
30 溝幅300mm
A 防音ゴム(BTNR型)なし
B 防音ゴム(BTNR型)付

荷重条件 高速用

車両の通行量が多い場所(1日8000~15000台程度)に設置される横断溝

  • 25t
  • 20t
  • 14t

荷重条件 一般用

比較的車両の通行量が少ない場所(1日8000台未満)に設置される横断溝

  • 25t
  • 20t
  • 14t

25t高速用 T-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 TGBP50-20A 300×995×50 24.7 LBT6×61×60 11.9 36.6 DXF形式
250 TGBP55-25A 350×995×55 30.3 LBT6×66×60 12.4 42.7 DXF形式
300 TGBP60-30A 400×995×60 37.1 LBT6×71×60 12.9 50.0 DXF形式
350 TGBP65-35A 450×995×65 43.8 LBT6×76×60 13.3 57.1 DXF形式
400 TGBP75-40A 500×995×75 54.8 LBT6×86×60 14.3 69.1 DXF形式
450 TGBP75-45A 550×995×75 60.0 LBT6×86×60 14.3 74.3 DXF形式
500 TGBP90-50A 600×995×90 76.3 LBT6×101×60 15.7 92.0 DXF形式
550 TGBP90-55A 650×995×90 82.4 LBT6×101×60 15.7 98.1 DXF形式
600 TGBP100-60A 700×995×100 97.9 LBT6×111×60 16.7 114.6 DXF形式

20t高速用 T-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 TGBP44-20A 300×995×44 19.6 LBT6×56×60 11.5 31.1 DXF形式
250 TGBP50-25A 350×995×50 28.2 LBT6×61×60 11.9 40.1 DXF形式
300 TGBP55-30A 400×995×55 34.2 LBT6×66×60 12.4 46.6 DXF形式
350 TGBP60-35A 450×995×60 41.4 LBT6×71×60 12.9 54.3 DXF形式
400 TGBP65-40A 500×995×65 48.3 LBT6×76×60 13.3 61.6 DXF形式
450 TGBP75-45A 550×995×75 60.0 LBT6×86×60 14.3 74.3 DXF形式
500 TGBP75-50A 600×995×75 65.2 LBT6×86×60 14.3 79.5 DXF形式
550 TGBP90-55A 650×995×90 82.4 LBT6×101×60 15.7 98.1 DXF形式
600 TGBP90-60A 700×995×90 88.5 LBT6×101×60 15.7 104.2 DXF形式

14t高速用 T-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 TGBP38-20A 300×995×38 17.7 LBT6×50×60 10.7 28.4 DXF形式
250 TGBP44-25A 350×995×44 22.4 LBT6×56×60 11.5 33.9 DXF形式
300 TGBP50-30A 400×995×50 31.8 LBT6×61×60 11.9 43.7 DXF形式
350 TGBP50-35A 450×995×50 35.4 LBT6×61×60 11.9 47.3 DXF形式
400 TGBP55-40A 500×995×55 42.0 LBT6×66×60 12.4 54.4 DXF形式
450 TGBP55-45A 550×995×55 45.9 LBT6×66×60 12.4 58.3 DXF形式
500 TGBP65-50A 600×995×65 57.3 LBT6×76×60 13.3 70.6 DXF形式
550 TGBP65-55A 650×995×65 61.8 LBT6×76×60 13.3 75.1 DXF形式
600 TGBP75-60A 700×995×75 75.5 LBT6×86×60 14.3 89.8 DXF形式

25t一般用 T-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 TGBP44-20A 300×995×44 19.6 LBT6×56×60 11.5 31.1 DXF形式
250 TGBP50-25A 350×995×50 28.2 LBT6×61×60 11.9 40.1 DXF形式
300 TGBP55-30A 400×995×55 34.2 LBT6×66×60 12.4 46.6 DXF形式
350 TGBP60-35A 450×995×60 41.4 LBT6×71×60 12.9 54.3 DXF形式
400 TGBP65-40A 500×995×65 48.3 LBT6×76×60 13.3 61.6 DXF形式
450 TGBP75-45A 550×995×75 60.0 LBT6×86×60 14.3 74.3 DXF形式
500 TGBP75-50A 600×995×75 65.2 LBT6×86×60 14.3 79.5 DXF形式
550 TGBP90-55A 650×995×90 82.4 LBT6×101×60 15.7 98.1 DXF形式
600 TGBP90-60A 700×995×90 88.5 LBT6×101×60 15.7 104.2 DXF形式

20t一般用 T-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 TGBP38-20A 300×995×38 17.7 LBT6×50×60 10.7 28.4 DXF形式
250 TGBP44-25A 350×995×44 22.4 LBT6×56×60 11.5 33.9 DXF形式
300 TGBP50-30A 400×995×50 31.8 LBT6×61×60 11.9 43.7 DXF形式
350 TGBP55-35A 450×995×55 38.1 LBT6×66×60 12.4 50.5 DXF形式
400 TGBP60-40A 500×995×60 45.6 LBT6×71×60 12.9 58.5 DXF形式
450 TGBP65-45A 550×995×65 52.8 LBT6×76×60 13.3 66.1 DXF形式
500 TGBP65-50A 600×995×65 57.3 LBT6×76×60 13.3 70.6 DXF形式
550 TGBP75-55A 650×995×75 70.3 LBT6×86×60 14.3 84.6 DXF形式
600 TGBP75-60A 700×995×75 75.5 LBT6×86×60 14.3 89.8 DXF形式

14t一般用 T-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 TGBP32-20A 300×995×32 15.8 LBT6×44×60 9.9 25.7 DXF形式
250 TGBP38-25A 350×995×38 20.1 LBT6×50×60 10.7 30.8 DXF形式
300 TGBP44-30A 400×995×44 25.1 LBT6×56×60 11.5 36.6 DXF形式
350 TGBP50-35A 450×995×50 35.4 LBT6×61×60 11.9 47.3 DXF形式
400 TGBP50-40A 500×995×50 39.0 LBT6×61×60 11.9 50.9 DXF形式
450 TGBP55-45A 550×995×55 45.9 LBT6×66×60 12.4 58.3 DXF形式
500 TGBP55-50A 600×995×55 49.7 LBT6×66×60 12.4 62.1 DXF形式
550 TGBP60-55A 650×995×60 58.4 LBT6×71×60 12.9 71.3 DXF形式
600 TGBP65-60A 700×995×65 66.4 LBT6×76×60 13.3 79.7 DXF形式
