スチールグレーチング ボルト固定式みぞぶた 細目

グレーチングの宝機材

スチールグレーチング ボルト固定式みぞぶた 細目

スチールグレーチング ボルト固定式みぞぶた 細目

型式記号について

TBH50-40A
T グリップアイバー7ミリタイプ/5ミリタイプ
B ボルト固定式
H 細目
50 主部材の高さ50mm
40 溝幅400mm
A 防音ゴム(BTNR型)なし
B 防音ゴム(BTNR型)付
EBH38-30B
E グリップフラットバー3ミリタイプ
B ボルト固定式
H 細目
38 主部材の高さ38mm
30 溝幅300mm
A 防音ゴム(BTNR型)なし
B 防音ゴム(BTNR型)付

荷重条件 高速用

車両の通行量が多い場所(1日8000~15000台程度)に設置される横断溝

  • 25t
  • 20t
  • 14t

荷重条件 一般用

比較的車両の通行量が少ない場所(1日8000台未満)に設置される横断溝

  • 25t
  • 20t
  • 14t

25t高速用 T-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

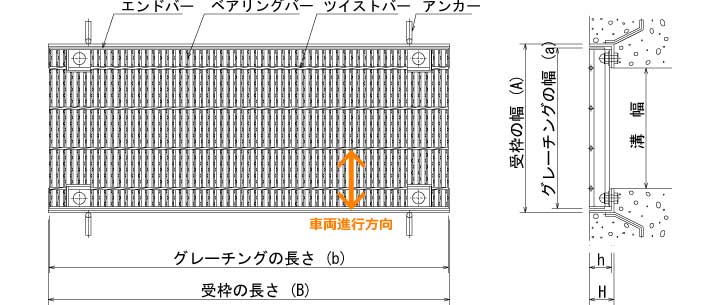

細目 溝幅
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 EBH38-20A 300×995×38 27.6 LBT6×50×60 10.7 38.3 DXF形式
250 TBH44-25A 350×995×44 38.2 LBT6×56×60 11.5 49.7 DXF形式
300 TBH44-30A 400×995×44 43.2 LBT6×56×60 11.5 54.7 DXF形式
350 TBH50-35A 450×995×50 63.0 LBT6×61×60 11.9 74.9 DXF形式
400 TBH50-40A 500×995×50 69.6 LBT6×61×60 11.9 81.5 DXF形式
450 TBH55-45A 550×995×55 82.8 LBT6×66×60 12.4 95.2 DXF形式
500 TBH55-50A 600×995×55 90.0 LBT6×66×60 12.4 102.4 DXF形式
550 TBH60-55A 650×995×60 106.5 LBT6×71×60 12.9 119.4 DXF形式
600 TBH60-60A 700×995×60 114.4 LBT6×71×60 12.9 127.3 DXF形式

20t高速用 T-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラ
スチールグレーチング
受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 EBH38-20A 300×995×38 27.6 LBT6×50×60 10.7 38.3 DXF形式
250 TBH38-25A 350×995×38 33.8 LBT6×50×60 10.7 44.5 DXF形式
300 TBH44-30A 400×995×44 43.2 LBT6×56×60 11.5 54.7 DXF形式
350 TBH44-35A 450×995×44 48.2 LBT6×56×60 11.5 59.7 DXF形式
400 TBH50-40A 500×995×50 69.6 LBT6×61×60 11.9 81.5 DXF形式
450 TBH50-45A 550×995×50 76.3 LBT6×61×60 11.9 88.2 DXF形式
500 TBH50-50A 600×995×50 82.9 LBT6×61×60 11.9 94.8 DXF形式
550 TBH55-55A 650×995×55 97.3 LBT6×66×60 12.4 109.7 DXF形式
600 TBH55-60A 700×995×55 104.5 LBT6×66×60 12.4 116.9 DXF形式

14t高速用 T-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 EBH32-20A 300×995×32 24.0 LBT6×44×60 9.9 33.9 DXF形式
250 EBH38-25A 350×995×38 31.6 LBT6×50×60 10.7 42.3 DXF形式
300 EBH38-30A 400×995×38 35.7 LBT6×50×60 10.7 46.4 DXF形式
350 TBH38-35A 450×995×38 42.5 LBT6×50×60 10.7 53.2 DXF形式
400 TBH44-40A 500×995×44 53.1 LBT6×56×60 11.5 64.6 DXF形式
450 TBH44-45A 550×995×44 58.1 LBT6×56×60 11.5 69.6 DXF形式
500 TBH44-50A 600×995×44 63.1 LBT6×56×60 11.5 74.6 DXF形式
550 TBH50-55A 650×995×50 89.6 LBT6×61×60 11.9 101.5 DXF形式
600 TBH50-60A 700×995×50 96.2 LBT6×61×60 11.9 108.1 DXF形式

25t一般用 T-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 EBH32-20A 300×995×32 24.0 LBT6×44×60 9.9 33.9 DXF形式
250 EBH38-25A 350×995×38 31.6 LBT6×50×60 10.7 42.3 DXF形式
300 TBH44-30A 400×995×44 43.2 LBT6×56×60 11.5 54.7 DXF形式
350 TBH44-35A 450×995×44 48.2 LBT6×56×60 11.5 59.7 DXF形式
400 TBH50-40A 500×995×50 69.6 LBT6×61×60 11.9 81.5 DXF形式
450 TBH50-45A 550×995×50 76.3 LBT6×61×60 11.9 88.2 DXF形式
500 TBH55-50A 600×995×55 90.0 LBT6×66×60 12.4 102.4 DXF形式
550 TBH55-55A 650×995×55 97.3 LBT6×66×60 12.4 109.7 DXF形式
600 TBH60-60A 700×995×60 114.4 LBT6×71×60 12.9 127.3 DXF形式

20t一般用 T-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 EBH32-20A 300×995×32 24.0 LBT6×44×60 9.9 33.9 DXF形式
250 EBH38-25A 350×995×38 31.6 LBT6×50×60 10.7 42.3 DXF形式
300 TBH38-30A 400×995×38 38.1 LBT6×50×60 10.7 48.8 DXF形式
350 TBH44-35A 450×995×44 48.2 LBT6×56×60 11.5 59.7 DXF形式
400 TBH44-40A 500×995×44 53.1 LBT6×56×60 11.5 64.6 DXF形式
450 TBH50-45A 550×995×50 76.3 LBT6×61×60 11.9 88.2 DXF形式
500 TBH50-50A 600×995×50 82.9 LBT6×61×60 11.9 94.8 DXF形式
550 TBH50-55A 650×995×50 89.6 LBT6×61×60 11.9 101.5 DXF形式
600 TBH55-60A 700×995×55 104.5 LBT6×66×60 12.4 116.9 DXF形式

14t一般用 T-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
200 EBH32-20A 300×995×32 24.0 LBT6×44×60 9.9 33.9 DXF形式
250 EBH32-25A 350×995×32 27.4 LBT6×44×60 9.9 37.3 DXF形式
300 EBH38-30A 400×995×38 35.7 LBT6×50×60 10.7 46.4 DXF形式
350 EBH38-35A 450×995×38 39.8 LBT6×50×60 10.7 50.5 DXF形式
400 TBH38-40A 500×995×38 46.9 LBT6×50×60 10.7 57.6 DXF形式
450 TBH44-45A 550×995×44 58.1 LBT6×56×60 11.5 69.6 DXF形式
500 TBH44-50A 600×995×44 63.1 LBT6×56×60 11.5 74.6 DXF形式
550 TBH44-55A 650×995×44 68.1 LBT6×56×60 11.5 79.6 DXF形式
600 TBH50-60A 700×995×50 96.2 LBT6×61×60 11.9 108.1 DXF形式
