スチールグレーチング 長スパン用みぞぶた あら目

グレーチングの宝機材

スチールグレーチング 長スパン用みぞぶた あら目

スチールグレーチング 長スパン用みぞぶた あら目

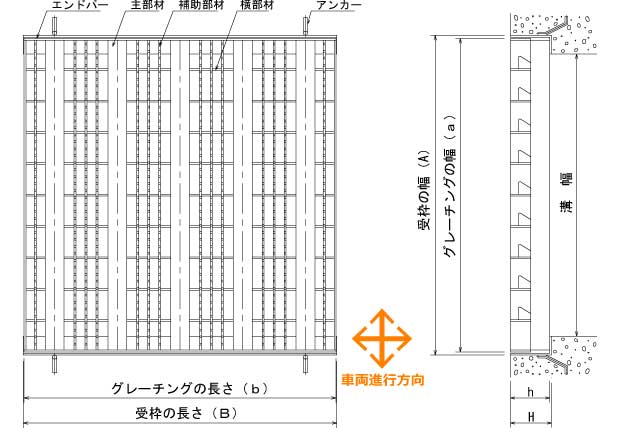

型式記号について

EIB125-80
EIB 長スパン用みぞぶた
補助
部材
グリップフラットバータイプ
125 主部材の高さ125mm
80 溝幅800mm

荷重条件

  • 25t
  • 20t
  • 14t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
600 EIB125-60 700×995×125 87.1 L6×131×60 19.7 106.8 DXF形式
700 EIB125-70 800×995×125 99.9 L6×131×60 19.7 119.6 DXF形式
800 EIB125-80 900×995×125 110.1 L6×131×60 19.7 129.8 DXF形式
900 EIB150-90 1000×995×150 125.6 L6×156×60 22.1 147.7 DXF形式
1000 EIB150-100 1100×995×150 137.7 L6×156×60 22.1 159.8 DXF形式
1100 EIB150-110 1200×995×150 149.7 L6×156×60 22.1 171.8 DXF形式
1200 EIB150-120 1300×995×150 161.6 L6×156×60 22.1 183.7 DXF形式
1300 EIB150-130 1400×995×150 173.4 L6×156×60 22.1 195.5 DXF形式
1400 EIB150-140 1500×995×150 185.2 L6×156×60 22.1 207.3 DXF形式
1500 EIB150-150 1600×995×150 203.8 L6×156×60 22.1 225.9 DXF形式
1600 EIB150-160 1700×995×150 215.8 L6×156×60 22.1 237.9 DXF形式
1700 EIB150-170 1800×995×150 227.6 L6×156×60 22.1 249.7 DXF形式
1800 EIB150-180 1900×995×150 241.8 L6×156×60 22.1 263.9 DXF形式

20tT-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
600 EIB125-60 700×995×125 87.1 L6×131×60 19.7 106.8 DXF形式
700 EIB125-70 800×995×125 99.9 L6×131×60 19.7 119.6 DXF形式
800 EIB125-80 900×995×125 110.1 L6×131×60 19.7 129.8 DXF形式
900 EIB125-90 1000×995×125 121.6 L6×131×60 19.7 141.3 DXF形式
1000 EIB150-100 1100×995×150 137.7 L6×156×60 22.1 159.8 DXF形式
1100 EIB150-110 1200×995×150 149.7 L6×156×60 22.1 171.8 DXF形式
1200 EIB150-120 1300×995×150 161.6 L6×156×60 22.1 183.7 DXF形式
1300 EIB150-130 1400×995×150 173.4 L6×156×60 22.1 195.5 DXF形式
1400 EIB150-140 1500×995×150 185.2 L6×156×60 22.1 207.3 DXF形式
1500 EIB150-150 1600×995×150 197.1 L6×156×60 22.1 219.2 DXF形式
1600 EIB150-160 1700×995×150 209.1 L6×156×60 22.1 231.2 DXF形式
1700 EIB150-170 1800×995×150 220.9 L6×156×60 22.1 243.0 DXF形式
1800 EIB150-180 1900×995×150 232.9 L6×156×60 22.1 255.0 DXF形式
1900 EIB150-190 2000×995×150 244.7 L6×156×60 22.1 266.8 DXF形式
2000 EIB150-200 2100×995×150 256.7 L6×156×60 22.1 278.8 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
600 EIB100-60 700×995×100 70.7 L6×106×60 16.0 86.7 DXF形式
700 EIB100-70 800×995×100 79.9 L6×106×60 16.0 95.9 DXF形式
800 EIB100-80 900×995×100 89.3 L6×106×60 16.0 105.3 DXF形式
900 EIB125-90 1000×995×125 121.6 L6×131×60 19.7 141.3 DXF形式
1000 EIB125-100 1100×995×125 132.4 L6×131×60 19.7 152.1 DXF形式
1100 EIB125-110 1200×995×125 144.7 L6×131×60 19.7 164.4 DXF形式
1200 EIB125-120 1300×995×125 156.2 L6×131×60 19.7 175.9 DXF形式
1300 EIB125-130 1400×995×125 167.6 L6×131×60 19.7 187.3 DXF形式
1400 EIB125-140 1500×995×125 179.1 L6×131×60 19.7 198.8 DXF形式
1500 EIB125-150 1600×995×125 190.5 L6×131×60 19.7 210.2 DXF形式
1600 EIB125-160 1700×995×125 202.1 L6×131×60 19.7 221.8 DXF形式
1700 EIB125-170 1800×995×125 216.5 L6×131×60 19.7 236.2 DXF形式
1800 EIB125-180 1900×995×125 225.0 L6×131×60 19.7 244.7 DXF形式
1900 EIB125-190 2000×995×125 239.6 L6×131×60 19.7 259.3 DXF形式
2000 EIB125-200 2100×995×125 248.1 L6×131×60 19.7 267.8 DXF形式
