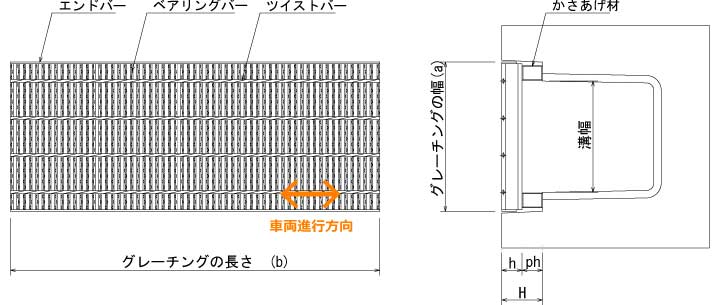

スチールグレーチング 一般側溝用かさあげ 細目

スチールグレーチング 一般側溝用かさあげ ほそ目

型式記号について

TFH38-30A
T グリップアイバー7ミリタイプ/5ミリタイプ
F 一般側溝用かさあげ
H 細目
38 主部材の高さ38mm
30 溝幅300mm
A 公称長さL1000mm
B 公称長さL600mm
EFH19-30B
E グリップフラットバー3ミリタイプ
F 一般側溝用かさあげ
H 細目
19 主部材の高さ19mm
30 溝幅300mm
A 公称長さL1000mm
B 公称長さL600mm

荷重条件

  • 25t
  • 20t
  • 14t
  • 2t
  • ht

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラスチールグレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
300 TFH38-30 A 390×995×38+60 41.0 100 DXF形式 DXF形式
B 390×590×38+60 24.6 DXF形式 DXF形式
400 TFH50-40 A 490×995×50+50 71.3 100 DXF形式 DXF形式
B 490×598×50+50 42.8 DXF形式 DXF形式
500 TFH55-50 A 590×995×55+45 91.2 100 DXF形式 DXF形式
B 590×598×55+45 54.8 DXF形式 DXF形式

20tT-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラスチールグレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
300 EFH38-30 A 390×995×38+60 38.7 100 DXF形式 DXF形式
B 390×594×38+60 23.2 DXF形式 DXF形式
400 TFH44-40 A 490×995×44+55 55.5 100 DXF形式 DXF形式
B 490×590×44+55 33.3 DXF形式 DXF形式
500 TFH50-50 A 590×995×50+50 84.6 100 DXF形式 DXF形式
B 590×598×50+50 50.8 DXF形式 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラスチールグレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
300 EFH32-30 A 390×995×32+65 34.3 100 DXF形式 DXF形式
B 390×594×32+65 20.6 DXF形式 DXF形式
400 TFH38-40 A 490×995×38+60 49.8 100 DXF形式 DXF形式
B 490×590×38+60 29.8 DXF形式 DXF形式
500 TFH44-50 A 590×995×44+55 65.5 100 DXF形式 DXF形式
B 590×590×44+55 39.3 DXF形式 DXF形式

t2T-2

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラスチールグレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
300 EFH25-30 A 390×995×25+75 29.4 100 DXF形式 DXF形式
B 390×594×25+75 17.6 DXF形式 DXF形式
400 EFH25-40 A 490×995×25+75 34.8 100 DXF形式 DXF形式
B 490×594×25+75 20.9 DXF形式 DXF形式
500 EFH32-50 A 590×995×32+65 48.1 100 DXF形式 DXF形式
B 590×594×32+65 28.9 DXF形式 DXF形式

歩道歩道用

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラスチールグレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
300 EFH19-30 A 390×995×19+80 27.2 100 DXF形式 DXF形式
B 390×594×19+80 16.3 DXF形式 DXF形式
400 EFH19-40 A 490×995×19+80 31.4 100 DXF形式 DXF形式
B 490×594×19+80 18.8 DXF形式 DXF形式
500 EFH19-50 A 590×995×19+80 35.6 100 DXF形式 DXF形式
B 590×594×19+80 21.3 DXF形式 DXF形式
