スチールグレーチング 110度開閉式ますぶた 細目

グレーチングの宝機材

スチールグレーチング 110度開閉式ますぶた 細目

スチールグレーチング 110度開閉式ますぶた 細目

型式記号について

TLH44-34
T グリップアイバー7ミリタイプ/5ミリタイプ
L 110度開閉式
H 細目
44 主部材の高さ44mm
34 ます穴300×400mm
ELH38-44
E グリップフラットバー3ミリタイプ
L 110度開閉式
H 細目
38 主部材の高さ38mm
44 ます穴400×400mm

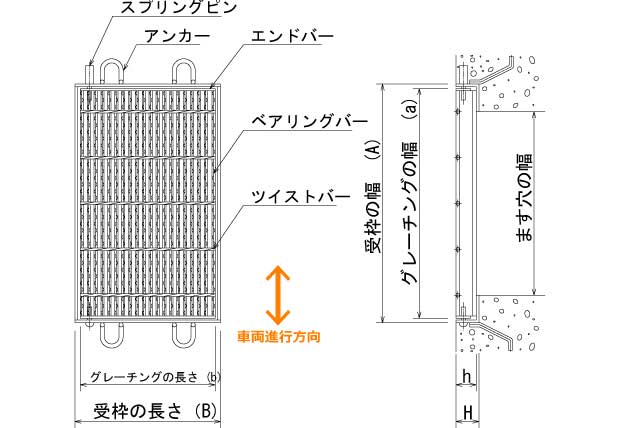

荷重条件

  • 25t
  • 20t
  • 14t
  • 2t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 ます穴
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 TLH44-34 500×290×44 14.5 2Lピン520×324×50 6.7 21.2 DXF形式
400×400 TLH44-44 500×395×44 19.7 2Lピン520×429×50 7.8 27.5 DXF形式
300×500 TLH50-35 600×296×50 23.6 2Lピン620×330×56 8.4 32.0 DXF形式
400×500 TLH50-45 600×398×50 31.7 2Lピン620×432×56 9.5 41.2 DXF形式

20tT-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 ます穴
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 TLH38-34 500×290×38 12.7 2Lピン520×324×44 6.1 18.8 DXF形式
400×400 TLH38-44 500×395×38 17.3 2Lピン520×429×44 7.1 24.4 DXF形式
300×500 TLH44-35 600×290×44 17.4 2Lピン620×324×50 7.4 24.8 DXF形式
400×500 TLH44-45 600×395×44 23.7 2Lピン620×429×50 8.5 32.2 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 ます穴
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 ELH38-34 500×293×38 11.9 2Lピン520×327×44 6.1 18.0 DXF形式
400×400 ELH38-44 500×393×38 16.0 2Lピン520×429×44 7.1 23.1 DXF形式
300×500 TLH38-35 600×290×38 15.2 2Lピン620×324×44 6.6 21.8 DXF形式
400×500 TLH38-45 600×395×38 20.7 2Lピン620×429×44 7.7 28.4 DXF形式

t2T-2

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 ます穴
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×400 ELH25-34 500×293×25 8.0 2Lピン520×327×31 4.7 12.7 DXF形式
400×400 ELH25-44 500×393×25 10.7 2Lピン520×427×31 5.5 16.2 DXF形式
300×500 ELH32-35 600×293×32 12.2 2Lピン620×327×38 5.9 18.1 DXF形式
400×500 ELH32-45 600×393×32 16.3 2Lピン620×427×38 6.8 23.1 DXF形式
300×600 ELH32-36 700×293×32 14.2 2Lピン720×327×38 6.4 20.6 DXF形式
400×600 ELH32-46 700×393×32 19.0 2Lピン720×427×38 7.3 26.3 DXF形式
