スチールグレーチング 正方形集水桝用ますぶた ほそ目

型式記号について

TDH50-55
T グリップアイバー7ミリタイプ/5ミリタイプ
D 正方形集水桝用
H 細目
50 主部材の高さ50mm
55 ます穴500×500mm
EDH25-45
E グリップフラットバー3ミリタイプ
D 正方形集水桝用
H 細目
25 主部材の高さ25mm
45 ます穴450×450mm

荷重条件

  • 25t
  • 20t
  • 14t
  • 2t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 ます穴
(mm)

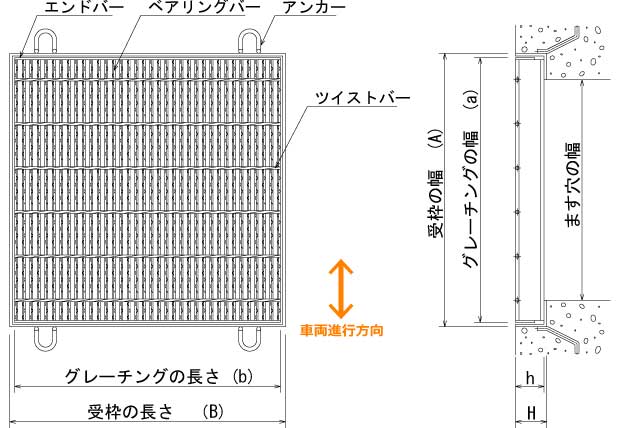

型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×300 EDH38-33 400×393×38 12.8 4L420×420×44 8.3 21.1 DXF形式
400×400 TDH44-44 515×515×44 26.5 4L535×535×50 11.6 38.1 DXF形式
450×450 TDH44-45 550×545×44 29.9 4L570×570×50 12.0 41.9 DXF形式
500×500 TDH50-55 600×602×50 48.0 4L620×620×56 14.4 62.4 DXF形式
600×600 TDH50-66 700×700×50 64.5 4L720×720×56 16.7 81.2 DXF形式
700×700 TDH55-77 800×800×55 92.2 4L820×820×61 19.6 111.8 DXF形式
800×800 TDH60-88 900×900×60 128.4 4L920×920×66 22.6 151.0 DXF形式
900×900 TDH60-99 1000×995×60 158.9 4L1020×1020×66 25.0 183.9 DXF形式
1000×1000 TDH65-11 1100×551×65
1100×551×65
205.4 4L1120×1122×71 28.4 233.8 DXF形式

20tT-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 ます穴
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×300 EDH38-33 400×393×38 12.8 4L420×420×44 8.3 21.1 DXF形式
400×400 TDH38-44 500×500×38 22.0 4L520×520×44 10.3 32.3 DXF形式
450×450 TDH44-45 550×545×44 29.9 4L570×570×50 12.0 41.9 DXF形式
500×500 TDH44-55 600×605×44 34.7 4L622×622×50 13.0 47.7 DXF形式
600×600 TDH50-66 700×700×50 64.5 4L720×720×56 16.7 81.2 DXF形式
700×700 TDH50-77 800×800×50 84.6 4L820×820×56 19.1 103.7 DXF形式
800×800 TDH55-88 900×900×55 117.0 4L920×920×61 22.0 139.0 DXF形式
900×900 TDH55-99 1000×995×55 144.7 4L1020×1020×61 24.4 169.1 DXF形式
1000×1000 TDH60-11 1100×551×60
1100×551×60
192.7 4L1120×1122×66 27.5 220.2 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 ます穴
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×300 EDH32-33 400×393×32 10.9 4L420×420×38 7.8 18.7 DXF形式
400×400 EDH38-44 500×494×38 20.1 4L520×520×44 10.3 30.4 DXF形式
450×450 EDH38-45 550×544×38 24.3 4L570×570×44 11.3 35.6 DXF形式
500×500 TDH38-55 605×605×38 32.0 4L625×625×44 12.2 44.2 DXF形式
600×600 TDH44-66 700×695×44 48.6 4L720×720×50 15.1 63.7 DXF形式
700×700 TDH44-77 815×815×44 66.4 4L835×835×50 18.1 84.5 DXF形式
800×800 TDH50-88 900×900×50 107.4 4L920×920×56 21.4 128.8 DXF形式
900×900 TDH50-99 1000×995×50 132.9 4L1020×1020×56 23.7 156.6 DXF形式
1000×1000 TDH50-11 1100×551×50
1100×551×50
161.1 4L1120×1122×56 26.1 187.2 DXF形式

t2T-2

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 ます穴
(mm)
型式記号 タカラスチールグレーチング 受枠 総重量
(kg)
図面
寸法(mm) 重量(kg) 寸法(mm) 重量(kg)
300×300 EDH19-33 400×393×19 6.6 4L417×417×23.5 5.0 11.6 DXF形式
400×400 EDH25-44 500×494×25 13.5 4L520×520×31 8.8 22.3 DXF形式
450×450 EDH25-45 550×544×25 16.3 4L570×570×31 9.6 25.9 DXF形式
500×500 EDH32-55 600×594×32 24.7 4L620×620×38 11.5 36.2 DXF形式
600×600 EDH32-66 700×695×32 33.7 4L720×720×38 13.3 47.0 DXF形式
700×700 EDH32-77 800×796×32 44.1 4L820×820×38 15.2 59.3 DXF形式
800×800 EDH38-88 900×896×38 65.5 4L920×920×44 18.2 83.7 DXF形式
900×900 EDH38-99 1000×995×38 80.9 4L1020×1020×44 20.2 101.1 DXF形式
1000×1000 TDH38-11 1100×545×38
1100×545×38
104.7 4L1120×1120×44 22.1 126.8 DXF形式
