スチールグレーチング U字溝用 細目

グレーチングの宝機材

スチールグレーチング U字溝用 細目

スチールグレーチング U字溝用 ほそ目

型式記号について

TUH44-45
T グリップアイバー7ミリタイプ/5ミリタイプ
U U字溝用(上ふた式U形側溝用)
H 細目
44 主部材の高さ44mm
45 溝幅450mm
EUH19-20
E グリップフラットバー3ミリタイプ
U U字溝用(上ふた式U形側溝用)
H 細目
19 主部材の高さ19mm
20 溝幅200mm

荷重条件

  • 14t
  • 6t
  • 2t
  • 歩道

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)

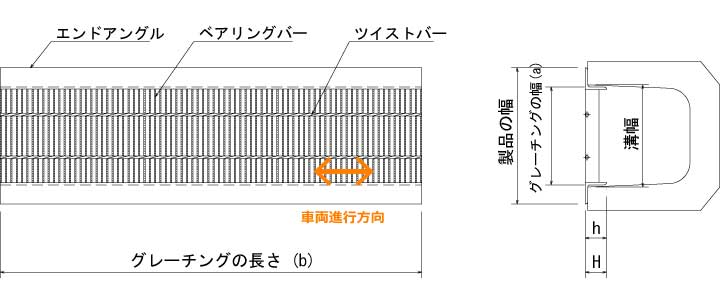

型式記号 タカラスチールグレーチング 図面
寸法(mm) 製品の幅(mm) エンドアングル(mm) 重量(kg)
150 EUH25-15 140×995×25 210 L5×40×40 13.2 DXF形式
180 EUH25-18 170×995×25 240 L5×40×40 14.8 DXF形式
200 EUH25-20 190×995×25 260 L5×40×40 15.9 DXF形式
240 EUH32-24 230×995×32 300 L5×40×40 21.3 DXF形式
300 EUH32-30 290×995×32 360 L5×40×40 25.5 DXF形式
360 EUH38-36 350×995×38 420 L5×40×40 33.7 DXF形式
450 TUH44-45 437×995×44 525 L6×50×50 51.6 DXF形式

6tT-6

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラスチールグレーチング 図面
寸法(mm) 製品の幅(mm) エンドアングル(mm) 重量(kg)
150 EUH19-15 140×995×19 194 L3×30×30 8.4 DXF形式
180 EUH19-18 170×995×19 224 L3×30×30 9.7 DXF形式
200 EUH25-20 190×995×25 260 L5×40×40 15.9 DXF形式
240 EUH25-24 230×995×25 300 L5×40×40 18.1 DXF形式
300 EUH32-30 290×995×32 360 L5×40×40 25.5 DXF形式
360 EUH38-36 350×995×38 420 L5×40×40 33.7 DXF形式
450 TUH38-45 440×995×38 510 L5×40×40 43.6 DXF形式

2tT-2

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラスチールグレーチング 図面
寸法(mm) 製品の幅(mm) エンドアングル(mm) 重量(kg)
150 EUH19-15 140×995×19 194 L3×30×30 8.4 DXF形式
180 EUH19-18 170×995×19 224 L3×30×30 9.7 DXF形式
200 EUH19-20 190×995×19 244 L3×30×30 10.5 DXF形式
240 EUH19-24 230×995×19 284 L3×30×30 12.2 DXF形式
300 EUH25-30 290×995×25 360 L5×40×40 21.3 DXF形式
360 EUH25-36 350×995×25 420 L5×40×40 24.6 DXF形式
450 EUH32-45 440×995×32 510 L5×40×40 35.8 DXF形式

歩道歩道用

定価はこちらをご確認ください。定価表定価表(PDF形式)

細目 溝幅
(mm)
型式記号 タカラスチールグレーチング 図面
寸法(mm) 製品の幅(mm) エンドアングル(mm) 重量(kg)
150 EUH19-15 140×995×19 194 L3×30×30 8.4 DXF形式
180 EUH19-18 170×995×19 224 L3×30×30 9.7 DXF形式
200 EUH19-20 190×995×19 244 L3×30×30 10.5 DXF形式
240 EUH19-24 230×995×19 284 L3×30×30 12.2 DXF形式
300 EUH19-30 290×995×19 344 L3×30×30 14.5 DXF形式
360 EUH19-36 350×995×19 404 L3×30×30 17.2 DXF形式
450 EUH19-45 440×995×19 494 L3×30×30 21.0 DXF形式
