体育館・屋内運動場の空調設備設置工事に
おすすめの防球ガード
学校体育館・公共施設の空調設備工事をお控えの業者さま、防球ガードの見積もりはお済みですか？
高強度で軽量なツイストバー（ねじり六角鋼）と、人体にやさしいＦＦ塗装を採用した安心・安全の防球ガードＳをおすすめいたします。
防球ガードＳの材質｜高強度で軽量なツイストバー
宝機材の防球ガードＳは強度が高く軽量化できる、ツイストバー（ねじり六角鋼材）を使用しています。
丸棒製防球ガードとの比較
断面が6角形のツイストバー製は丸棒製と比較して強度が約３％向上、さらに重量は平均１０％軽減しています。
ツイストバーは25tトレーラーなど大型車両用の鋼製みぞぶた（グレーチング）の補助部材としても古くから使用されている鋼材です。
品質性能試験
外部機関の強度試験において6mmの丸棒よりも5mmのツイストバーの方が良好であることが証明されています。
| 強度比較 | 丸棒 6mm SS400 | ツイストバー 5mm SS400 |
|---|---|---|
| 0.2%オフセット耐力 | 555MPa | 574MPa |
| 引張強さ | 639MPa | 671MPa |
設計仕様書にあわせて6Φ丸棒タイプの防球ガードもご対応いたします。
防球ガードＳの塗装｜人体にやさしいFF塗装
宝機材の防球ガードＳはホルムアルデヒドなどを含まない人体にやさしいFF塗装を使用しております。
ＦＦ塗装
ポリエステル樹脂の粉体を高温で焼き付けて塗膜を形成。人体に悪影響を及ぼすとされるホルムアルデヒドなどの有害物質を用いておらず環境・人体にやさしい塗装方法です。
また、高耐久で剝がれにくいというメリットがあり、耐久試験では屋内環境なら10年以上の耐久性を想定できる結果が得られています。
設計仕様書にあわせてその他の表面処理もご相談ください。
防球ガードＳの架台・配管用金物
製品の取り付けに必要な吊り架台や配管用の支持金物等もご対応可能です。
お見積りには詳細図が必要です。図面がない場合は既存施設の形状に合わせ、詳細なお打ち合わせが必要となります。
防球ガード規格サイズ表
CAD図面フリー
ダウンロード
天吊り型用 防球ガードＳ
| 仕様 | 型式記号 | サイズ(mm) 幅×奥行×高さ | 重量(kg) | PDF図面 | CAD図面 |
|---|---|---|---|---|---|
| 底面扉型 | SFBT15-S | 1500×800×350 | 27.0kg | DXF | |
| SFBT18-S | 1800×800×350 | 30.0kg | DXF | ||
| SFBT22-S | 2200×900×450 | 38.0kg | DXF | ||
| SFBT23-S | 2300×900×450 | 40.0kg | DXF | ||
| 全面開閉型 | SFBZ15-S | 1500×800×350 | 17.0kg | DXF | |
| SFBZ18-S | 1800×800×350 | 19.0kg | DXF | ||
| SFBZ23-S | 2300×900×400 | 24.0kg | DXF | ||
| 昇降グリル用 | SFBG18-S | 1800×800×350 | 24.0kg | DXF |
壁掛け用 防球ガードＳ
| 仕様 | 型式記号 | サイズ(mm) 幅×奥行×高さ | 重量(kg) | PDF図面 | CAD図面 |
|---|---|---|---|---|---|
| 全面開閉型 | SFBH14-S | 1400×400×530 | 13.0kg | DXF |
エアー搬送ファン用 防球ガードＳ
| 型式記号 | サイズ(mm) 幅×奥行×高さ | 重量(kg) | PDF図面 | CAD図面 |
|---|---|---|---|---|
| SFBA9-S | 900×350×420 | 11.0kg | DXF | |
| SFBA12-S | 1200×350×420 | 12.0kg | DXF |
※配管用／床置き形／ダンパー開閉式／室外機用／ギャラリーがない体育館の場合など、上記サイズ以外も対応可能です。お気軽にお問い合わせください。
- 標準仕様：
- 鋼製SS400・SPCC（ツイストバー）・FF塗装
- その他：
- SPCC φ6丸鋼製・ステンレス製・SOP塗装・溶融亜鉛めっきも対応可

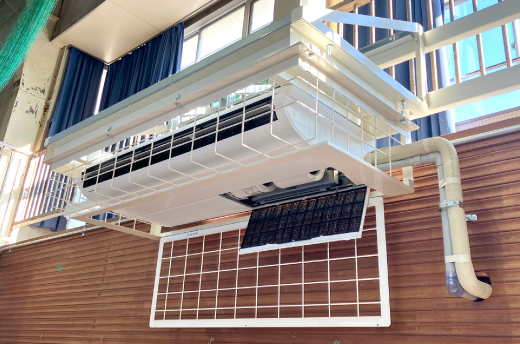

防球ガード底面扉型の開閉時

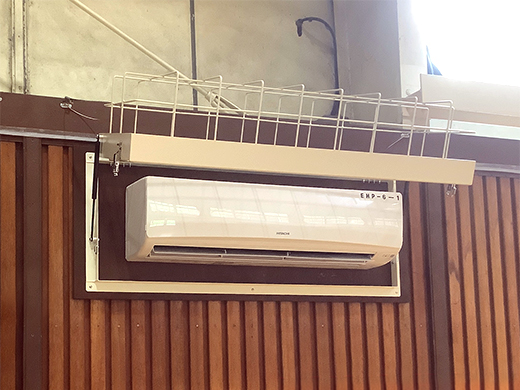

防球ガード壁掛け型

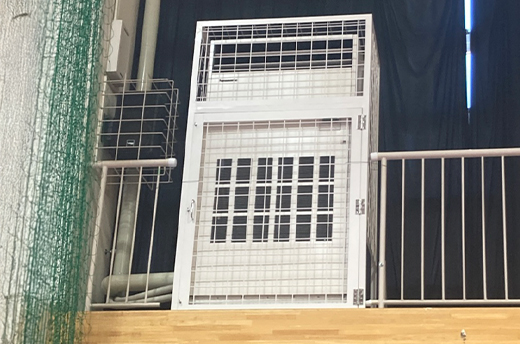

床置き型用 防球ガードＳ
床置きタイプのエアコンも対応しています。設計仕様にあわせて製作いたします。

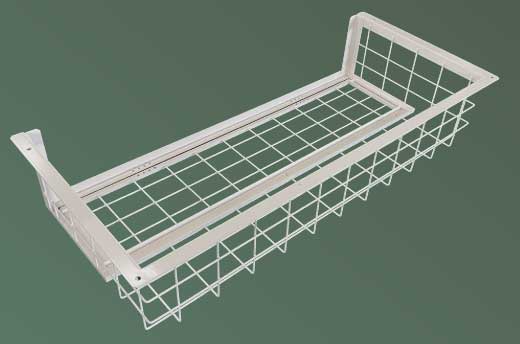

防球ガードＳの本体について
防球ガードＳは写真左側の本体のみとなります。吊り架台や吊り金具等は付属しておりません。別注にて承ります。
防球ガードＳの塗装色について
標準塗装はFF塗装マンセル値[2.5Y9/1]となります。
その他の色、合成樹脂調合ペイント塗（SOP）、溶融亜鉛めっき仕様などのご希望はお気軽にお問い合わせください。

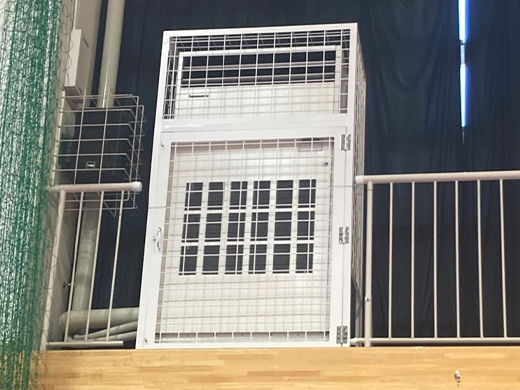

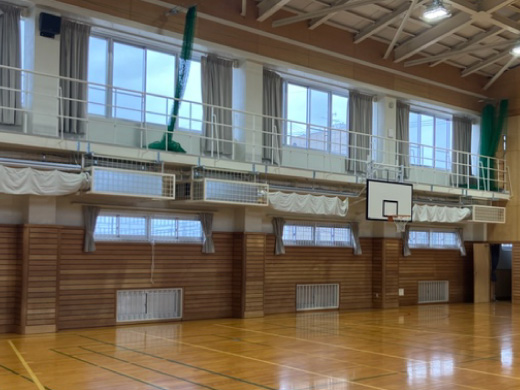

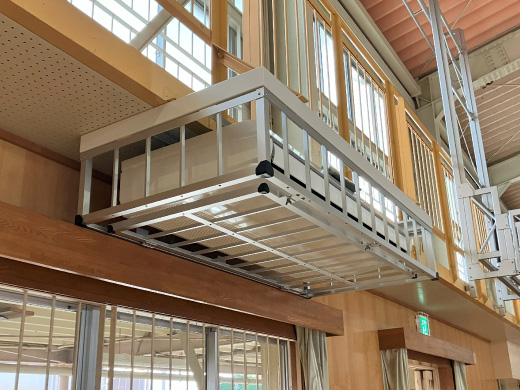

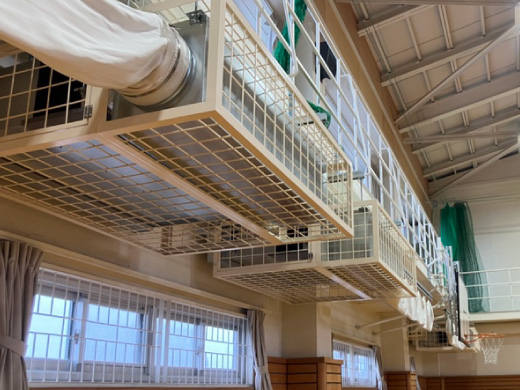

納入実績 防球ガード各種
実績一例
- 東京都墨田区体育館
- 東京都立町田高等学校
- 愛知県立岡崎高等学校
- 福岡県立築城特別支援学校
- 荒川区立第五中学校
- 船橋市立船橋高等学校
- 船橋市立豊富中学校
- 船橋市立習志野台第二小学校
- 横浜市立みなと総合高等学校
- 横浜市立豊田中学校
- 越谷市立越谷東中学校
- 越谷市立大沢小学校
- 吉川市立吉川中学校
- 吉川市立中央中学校
- 小山市立絹義務教育学校
- 三股町立第３・第７地区分館
- 伊勢崎市立三郷小学校
- 伊勢崎市立境東小学校
- 前橋市立箱田中学校
- 岐阜市立岐阜小学校
- 岐阜市立岩野田北小学校
- 岐阜市立長森南小学校
- 恵那市立大井小学校
- 恵那市立武並小学校
- 岐南町立北小学校
- 各務原市立川島中学校
- 各務原市立稲羽中学校
- 熊取町立中央小学校
- 丹波篠山市立篠山養護学校
- 田辺市立朝来小学校
- 上富田町立生馬小学校 ほか多数
防球ガードのお問い合わせ・見積り依頼
防球ガード本体、吊り架台、配管用防球ガード、支持金物、室外機用架台、ブラケットなど金物全般承ります。
各種防球ガード、架台設置方法のご相談、積算見積りなどお気軽にお問い合わせください。
お問い合わせはこちらの専用フォームよりお願いいたします。
