鋼板保護工法 ゴリハルコン

コンクリート側溝の角欠け防止対策ゴリハルコン

コンクリート側溝の角欠け・乗り入れ横断部の破損対策

乗り入れ部、そのままで大丈夫ですか?
新設時の後付け対応も、既設の修繕対応もできます。

コンクリートの割れを対策する鉄製のプレート

店舗の出入口にあたる部分など縦断側溝の上を頻繁に車両が横断すると、度重なる荷重や衝撃に耐えきれず、コンクリートのひび割れや欠けが発生する場合があります。

コンビニ駐車場の出入口にある側溝がボロボロ

case1

店舗出入口付近のコンクリート側溝が破損している…。

case2

交差点の排水溝がボロボロに
なっている…。

新設後に乗り入れ使用がわかり横断対応に困った

case3

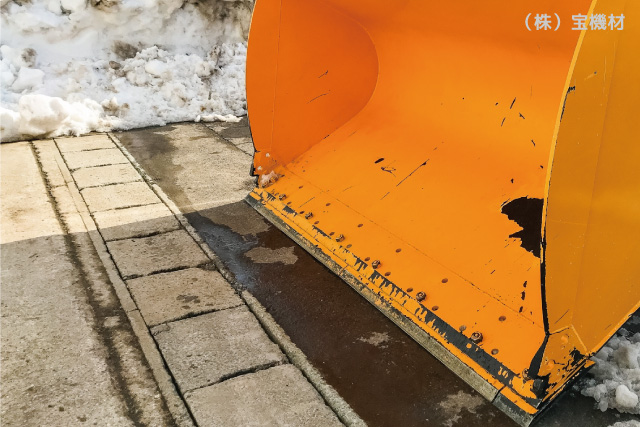

除雪車のつめ(ブレード)が
当たる部分が割れている…。

側溝上部の改修におすすめ鋼板保護工法「ゴリハルコン」

ゴリハルコンは縦断側溝の立ち上がり部を覆うように取り付け、コンクリートの割れ・欠けを防止するハイテン鋼製の後付け保護プレートです。

鋼板保護工法ゴリハルコンコンクリート保護プレート

  • 簡単施工
  • 側溝の長寿命化
  • 重機・専用カッター不要
  • コストダウン
  • 即日解放
  • 廃材削減

側溝の補修・改修・メンテナンス

ゴリハルコンの特徴・メリット

改修後の飛び出しわずか2ミリ!

鋼材の薄さ2ミリ

従来の鋼材(SS400鋼)より薄くても強いハイテン鋼を使用。ゴリハルコン装着後も段差がほとんど出ないため歩行者にも安心です。

ハイテン鋼についてはこちら
»ハイテングレーチング

出来ばえ長持ちの強固な接着力

工事後の出来ばえが長持ち

ゴリハルコンは接着性・防水性が高い強力な接着剤を使用します。コンクリート面と一体化を図り保護機能と出来ばえが長く維持します。

カバー上部 滑り止め模様付き

側溝のすべり止め模様

ゴリハルコンの上部には滑り止め模様が付いておりノンスリップ効果を発揮します。

現場打ち側溝他 各種タイプ対応

JIS道路側溝(落ちふた式U形側溝)をはじめ、上部露出部の幅が広い現場打ち側溝や県型側溝などにも特注サイズで対応可能。

側溝入れ替え・モルタル補修との工法比較

側溝を横断対応タイプに入れ替えて根本的に対策する場合と欠けた部分をモルタルで補修する場合と、ゴリハルコンを比較しました。
ゴリハルコンは車両乗り入れに対応するための根本的な対策と、時間をかけない迅速な対処を低コストで実現します。

工法 側溝入れ替え モルタル補修 ゴリハルコン
側溝の入れ替え工事 モルタル補修 ゴリハルコン
コスト
工期
効果

ゴリハルコン施工方法

取付手順

詳しい手順は「施工手順書」をご確認ください。

  • モルタル補修
    手順1
    側溝の外側に切り込みを入れる
  • 切り込み
    手順2
    本剤2:硬化剤1の割合で接着剤を混ぜる
  • 接着剤塗布
    手順3
    製品に2mm厚程度で塗布する
  • プレート装着
    手順4
    側溝に装着しゴムハンマー等で叩き込む

※側溝の両側に施工する場合は、側溝とコンクリート蓋のクリアランスをよくご確認ください。
※コンクリートの欠損が大きい場合はゴリハルコン装着前にモルタルで補修してください。

ゴリハルコンの規格サイズ

JIS道路側溝用

体育館にエアコンをつける費用

溝幅 製品サイズ
a×b×c(mm)
長さ(mm) 重量 図面
250用 40x51x20 998 1.7kg PDF DXF
300用 40x56x20 998 1.8kg PDF DXF
400用 40x61x20 998 1.9kg PDF DXF
500用 40x66x20 998 2.0kg PDF DXF

※上記サイズ以外も対応可能です。お気軽にお問い合わせください。

材質:
ハイテン鋼(SPFH590)
表面処理:
溶融亜鉛メッキ仕上げ

ゴリハルコン用接着剤

鋼板保護工法ゴリハルコンの用接着剤

品名:
ロンジーパテF-198
概要:
本剤と硬化剤が反応して硬化が始まる二成分型接着剤
質量:
6kg(本剤4kg、硬化剤2kg)/セット
主成分:
エポキシ樹脂
可使時間:
40分(25℃)
硬化時間:
24時間(23℃)
最少販売ロット:
1セット(ゴリハルコンJIS300用約30m分)より

コンクリート構造物、鋼構造物などの接着用に開発された二成分型接着剤(本剤と硬化剤が反応して硬化する接着剤)です。
接着性に優れ、かつ、高弾性で大きな動きに追従し防水性を保持。垂直面、天井面でも垂れずゴリハルコンの使用用途として大変相性がよく施工性に優れています。

よくある質問 Q&A

現場に設置できるか確認したいです。どこを計測すればいいですか?

コンクリート側溝の製品名や、寸法がわかる図面をお持ちの場合はご提示ください。不明な場合は<事前確認書>をご参考に計測を行い確認してください。

施工歩掛はありますか?

施工歩掛はこちらからダウンロードしていただけます。

ゴリハルコンの施工には専用工具が必要ですか?

特別な専用工具は必要ありません。取り付けは一般的な工具のみで施工できます。

接着剤ボンドの配合比

必要工具一例:ディスクグラインダー(溝切り用)、ゴムハンマー、はかり(上皿はかりやデジタルスケール)、撹拌用容器(耐熱性容器を推奨)、へら(接着剤塗布用)

接着剤ご使用時の注意点:本剤と硬化剤の撹拌後は発熱するため熱に弱い容器を使用すると多少溶ける場合があります。施工時は接着剤が直接手につかないようにお気を付けください。

接着剤1缶の容量で何m分施工できますか?

1缶(本剤4kg入)で側溝約30m分(両側なら15m分)施工できます。

接着剤をゴリハルコン発注本数に合わせて必要分だけ小分けしてもらえますか?

申し訳ございませんが小分け販売は対応できかねます。接着剤の最小販売ロットは1缶(本剤4kg入・硬化剤2kg入)~のみとなります。

接着剤を混ぜるときの配合を教えてください。

本剤と硬化剤が重量比2:1になるように混ぜ合わせてください。

接着剤ボンドの配合比

接着剤はどのぐらいで固まりますか?硬化時間は?

撹拌後の硬化時間は24時間(23℃)、可使時間(施工できる時間)は40分(25℃)です。

表面はどのような塗装ですか?

標準仕様は溶融亜鉛めっき(ドブめっき)です。
特注仕様にてナイロンコーティングもございます。色指定等のご相談はお問い合わせください。

カチオン塗装黒色カラー指定の対応

表面のすべり止め模様は変えることができますか?

特注模様についてのご希望は直接ご相談ください。

納期はどのぐらいかかりますか?

通常品で受注後約3週間後の発送です。ただし、仕様や混み具合により変動いたしますので詳しくはお問い合わせください。

現場納品できますか?

現場直送も対応可能です。
ただし、接着剤の品質維持のため直射日光を避け25℃以下の場所で保管してください。

承認願いやめっき証明等の書類は出してもらえますか?

ご要望に応じて各種必要書類をご用意いたします。事前にご相談下さい
