スチールグレーチング 一般側溝用かさあげ あら目

グレーチングの宝機材

スチールグレーチング 一般側溝用かさあげ あら目

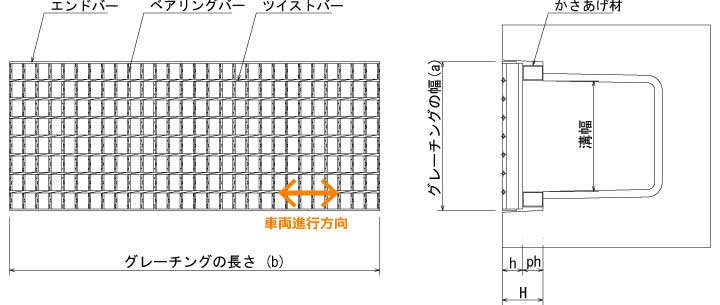

スチールグレーチング 一般側溝用かさあげ あら目

型式記号について

TGFP50-30A
T グリップアイバー7ミリタイプ/5ミリタイプ
GF 一般側溝用かさあげ
P ツイスト50ピッチ
50 主部材の高さ50mm
30 溝幅300mm
A 公称長さL1000mm
B 公称長さL600mm

荷重条件

  • 25t
  • 20t
  • 14t
  • 6t

25tT-25

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラスチールグレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
300 TGFP50-30 A 390×995×50+50 34.1 100 DXF形式 DXF形式
B 390×607×50+50 20.5 DXF形式 DXF形式
400 TGFP65-40 A 490×995×65+35 49.4 100 DXF形式 DXF形式
B 490×607×65+35 29.6 DXF形式 DXF形式
500 TGFP90-50 A 590×995×90+9 78.3 100 DXF形式 DXF形式
B 590×607×90+9 47.0 DXF形式 DXF形式

20tT-20

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラスチールグレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
300 TGFP50-30 A 390×995×50+50 34.1 100 DXF形式 DXF形式
B 390×607×50+50 20.5 DXF形式 DXF形式
400 TGFP55-40 A 490×995×55+45 43.8 100 DXF形式 DXF形式
B 490×607×55+45 26.3 DXF形式 DXF形式
500 TGFP75-50 A 590×995×75+25 65.7 100 DXF形式 DXF形式
B 590×607×75+25 39.5 DXF形式 DXF形式

14tT-14

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラスチールグレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
300 TGFP44-30 A 390×995×44+55 27.9 100 DXF形式 DXF形式
B 390×605×44+55 16.8 DXF形式 DXF形式
400 TGFP50-40 A 490×995×50+50 41.3 100 DXF形式 DXF形式
B 490×607×50+50 24.8 DXF形式 DXF形式
500 TGFP60-50 A 590×995×60+40 55.6 100 DXF形式 DXF形式
B 590×607×60+40 33.4 DXF形式 DXF形式

t6T-6

定価はこちらをご確認ください。定価表定価表(PDF形式)

あら目 溝幅
(mm)
型式記号 タカラスチールグレーチング 図面 防音ゴム付
図面
寸法(mm) 重量(kg) 全高(mm)
300 TGFP38-30 A 390×995×38+60 25.8 100 DXF形式 DXF形式
B 390×605×38+60 15.4 DXF形式 DXF形式
400 TGFP44-40 A 490×995×44+55 33.4 100 DXF形式 DXF形式
B 490×605×44+55 20.1 DXF形式 DXF形式
500 TGFP50-50 A 590×995×50+50 48.5 100 DXF形式 DXF形式
B 590×607×50+50 29.1 DXF形式 DXF形式
